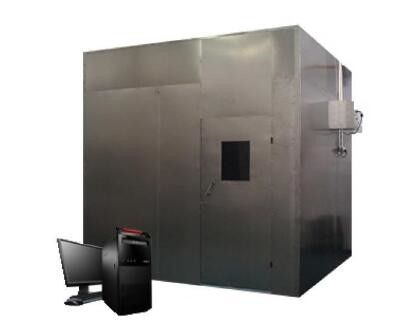

BS 6853 Thiết bị thử nghiệm dây ngang Máy kiểm tra mật độ khói cháy

Ứng dụng

Cable Burning Smoke Density Tester, để xác định mật độ khói của các cáp cháy trong điều kiện xác định.,Khói phát ra từ tình trạng đốt cháy hoặc không đốt cháy,tốc độ truyền ánh sáng của khói có thể được sử dụng để so sánh các cáp khác nhau hoặc phán đoán là phù hợp với các yêu cầu cụ thể của các phương tiện

Tiêu chuẩn

IEC 61034-1, IEC 61034-2, BS 6853

Thông số kỹ thuật

1. Phòng đốt

1.1 Sử dụng thép không gỉ SUS304 dày 1,5 mm được cố định trong khoang bên, tạo thành toàn bộ buồng đốt khối.

1.2 Kích thước bên trong: L3000 * W3000 * H3000 (mm)

1.3 Cấu trúc: mặt trước có cửa sổ quan sát bằng thủy tinh, ở cả hai bên của tường đối với mỗi bộ cửa sổ niêm phong trong suốt, kích thước: 100mmx100mm,để mức độ của thiết bị đo ánh sáng thông qua chùm, trung tâm của cửa sổ niêm phong từ chiều cao mặt đất của 2150mm. đáy của mở một số lỗ thông gió, lỗ thông gió cho 100x500mm (50 cm vuông)

1.4 Bottom có sáu bánh xe và sáu bánh xe

1.5 Bề nhà được trang bị quạt ống xả.

2. Hệ thống đo quang học

2.1 Nguồn ánh sáng: đèn halogen thạch anh nhập khẩu, công suất danh nghĩa: 100W Năng lượng danh nghĩa: 12V Năng lượng quang học danh nghĩa: 2000 ~ 3000Lm

2.2 Máy thu: Phản ứng quang phổ phù hợp với máy đo quang của Ủy ban Quốc tế về Ánh sáng (CIE).

2.3 Cài đặt: Cài đặt trong chiều dài 150 ống ở một đầu, đầu kia của cửa sổ chống bụi, tường ống màu đen bóng, chống phản xạ.

2.4 Độ truyền ánh sáng 0% không có ánh sáng xuyên qua, 100% độ truyền ánh sáng mà không bị chặn hoàn toàn.

3. Nguồn lửa tiêu chuẩn

3.1 1.0L nguồn rượu: 90% ethanol, methanol 4%, nước 6%

3.2 Bảng rượu (đầu cháy): độ dày thép không gỉ 1,0mm, đáy: 210x110mm, bề mặt trên: 240x140mm, chiều cao 80mm,

3.3 Vị trí lắp đặt: tấm rượu được đặt từ mặt đất với chiều cao 100 mm, để lưu thông không khí.

4. Trộn khói

Sử dụng quạt máy tính để bàn để hút thuốc trong buồng đốt phân phối đồng đều.Trong quá trình thử nghiệm không khí được thổi theo chiều ngang bởi quạt.

5. Thử nghiệm trống

Mục đích là điều chỉnh buồng đốt để đạt được nhiệt độ yêu cầu, đèn đốt rượu với nhiệt độ buồng đốt: 25 ± 5 °C.

6. Thiết bị đo nhiệt độ

Trong cửa từ bề mặt mặt đất cao 1,5m, 0,5m cách tường với một cảm biến nhiệt độ.

7. Phụ kiện ngẫu nhiên

7.1 Bao gồm một bộ phần mềm đo truyền, có thể xuất các đường cong và báo cáo.

7.2 Bao gồm máy tính và máy in: cấu hình máy tính Lenovo như sau: CPU: E4300 Motherboard: ASUS P5KPL Memory: Kingston 2G

7.3 ổ cứng 160G Màn hình: ổ đĩa quang LCD 15 inch: Samsung DVD

7.4 Với hệ thống ống xả thép không gỉ (sử dụng cửa điều khiển khói mạnh và điện như trong hình).

7.5 Đặt dụng cụ kích thước khuyến cáo phòng thí nghiệm: 4.5Mx sâu 4Mx sâu 4Mx chiều dài 6m

7.6 Yêu cầu nhiệt độ phòng thí nghiệm: 25 +5 °C

8. Điều kiện sử dụng môi trường

8.1 Đất trơn tru, thông gió tốt, không dễ cháy, nổ, khí và bụi ăn mòn.

8.2 Không có nguồn bức xạ điện từ mạnh ở gần đó.

8.3 Để lại không gian bảo trì thích hợp xung quanh thiết bị.

8.4 Nhiệt độ: 5 °C đến 30 °C.

8.5 Áp suất không khí: 86 ~ 106kpa.

8.6 AC220V / 50HZ.

8.7 Phạm vi biến động điện áp: 220V ± 10%.

8.8 Phạm vi dao động tần số cho phép: 50Hz ± 1%.

8.9 Người sử dụng phải cấu hình công tắc không khí và công tắc điện có công suất tương ứng tại vị trí lắp đặt, và công tắc này phải được thiết bị sử dụng độc lập.

8.10 Khi thiết bị không hoạt động, nhiệt độ của môi trường nên được giữ trong phạm vi 0 ~ 45 °C.

Ngọn lửa thử nghiệm là gì và tại sao nó quan trọng?
Kiểm tra cháy là gì? Kiểm tra cháy nhằm hiểu ảnh hưởng của ngọn lửa trực tiếp lên một vật liệu hoặc sản phẩm. Các công ty có thể phân tích tác động đến dây cáp hoặc cáp,vật liệu xây dựng hoặc đồ nội thất.
