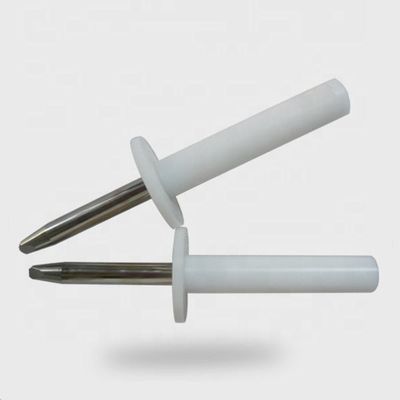

Xét nghiệm ngón tay bằng thép không gỉ nylon
| MOQ: | 1 |
| giá bán: | negotiable |
| standard packaging: | Bao bì xuất khẩu |
| Delivery period: | 7 ngày làm việc |
| payment method: | T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
thử nghiệm đầu ngón tay 11
,iec 61032 thử nghiệm đầu ngón tay thăm dò
Mô tả sản phẩm
Ngón tay thử cứng là một đầu dò thử nghiệm chính xác được thực hiện theo hình 7 (Hình 7) của tiêu chuẩn IEC 61032 (Phương thử 11) và được sử dụng để mô phỏng ngón tay con người.Nó cũng được sử dụng bởi các tiêu chuẩn của IEC 60335, IRAM 4220-1 và trong hầu hết các quy tắc liên quan đến việc xác minh khả năng tiếp cận với các bộ phận hoạt động.
Ứng dụng
1Phần khớp của The Standard Test Knurled Finger Probe không thể chạm vào các bộ phận hoạt động hoặc gần các bộ phận nguy hiểm, và tấm pha 50 mm đến 20 mm không thể đi vào.
2Trong thử nghiệm ngăn ngừa sốc điện, dây, thiết bị điện và thiết bị chiếu sáng là cần thiết.
3Cả hai khớp phải cho phép di chuyển trong cùng một mặt phẳng và cùng một hướng thông qua một góc 90 ° với độ khoan dung từ 0 ° đến + 10 °
Các thông số kỹ thuật
|
Chiều dài ngón tay |
80mm |
|
Chiều kính ngón tay |
12mm |
|
Chiều kính của ván đập |
50mm |
|
Độ dày của tấm đập |
5mm |
|
Vật liệu |
delrin và thép không gỉ |
LƯU Ý 1: Sử dụng dung dịch chân và rãnh chỉ là một trong những cách tiếp cận có thể để hạn chế góc uốn cong đến 90 °.kích thước và độ khoan dung của các chi tiết này không được đưa ra trong bản vẽThiết kế thực tế phải đảm bảo góc uốn 90° với độ khoan từ 0° đến + 10°.
LƯU Ý 2: Kích thước trong ngoặc là chỉ để thông tin.
LƯU Ý 3: Ngón tay thử được lấy từ IEC 60950-1, hình 2A. Ngón tay thử đó dựa trên IEC 6103216), hình 2, đầu dò thử B. Trong một số trường hợp, độ khoan dung khác nhau.
