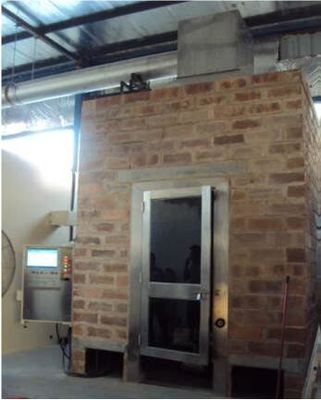

UL 1685 PLC Control Fire Testing Equipment Bunched Cable Vertical Flammability Tester (Điều kiểm tra khả năng cháy thẳng đứng của cáp)

PLC Control Bunched Cable Vertical Flammability Tester với UL 1685

Tiêu chuẩn

Máy kiểm tra lan truyền ngọn lửa dọc cáp được thiết kế theo các quy định có liên quan của tiêu chuẩn UL1685, GB18380.3 về các yêu cầu kiểm tra cháy dây và cáp.Và đáp ứng IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Class D).

Ứng dụng
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions, là thiết bị cần thiết cho các cáp điện, cáp điều khiển và cáp sợi quang chùm đốt thử nghiệm. Ngoài ra,nếu các bộ đốt thử nghiệm điều chỉnh 20 độ,có thể đạt được bằng các tiêu chuẩn thử nghiệm IEEE 383 (IEEE 1202).Thử nghiệm này có thể được trang bị với thiết bị thả nhiệt thiết bị cấu hình cổng, với máy phân tích khí có thể đo các giá trị công suất nhiệt như HRR (tỷ lệ thả nhiệt),SPR (tỷ lệ tạo khói) vv.

Trải nghiệm của người dùng
1, Máy thử này được thiết kế với trí thông minh cao và dễ vận hành;
2, Với thiết kế công nghiệp chuyên nghiệp, ngoại hình đẹp và bố cục hợp lý;
3, Thiết bị này là chính xác, an toàn, và ổn định;
4, Với hệ thống điều khiển microcomputer, quá trình kiểm tra thông minh, không cần phải tự động thời gian.
5, Tủ thử thép không gỉ chống ăn mòn;

Các đặc điểm chính
1, Kích thước của hộp thử thép không gỉ là 1.000±100 ((W) x 2.000±100 ((D) x 4.000±100 ((H) mm. Bề mặt bên trong của vỏ cao hơn mặt đất và mặt sau được phủ bằng vật liệu cách nhiệt;
2, Được trang bị thang thép không gỉ, theo yêu cầu của GB/T18380.31;
3, 2 bộ giữ mẫu dự phòng;
4, thang được làm bằng thép không gỉ, chống ăn mòn và dễ làm sạch;
5, Trong phần dưới của tủ, có một lối vào không khí có kích thước là 800±20 ((W) × 400±10 ((D), ở vị trí 150 + 10mm ở phía trước của hộp.
6, Có gắn một nhiệt cặp loại 2mm K bên trong hộp thử nghiệm;
7Dòng không khí bên trong lò đốt có thể được kiểm soát ổn định ở (5000 ± 500) L / min.

Hệ thống đốt
1, Các lò đốt: loại dây đai lò đốt khí propane kích thước 257mm × 4.5mm, và mở tổng cộng 242 lỗ, được sắp xếp trong 3 dòng 81,80,81, đường kính của lỗ là

1.35mm, khoảng cách giữa các lỗ là 3,2 mm;
2, Được trang bị van bóng chính xác cao để điều khiển khí tắt;
3, Hai máy đo lưu lượng: máy đo lưu lượng không khí và máy đo lưu lượng khí và van điều khiển;
4, Mặt trước của máy thử đốt được trang bị một ống tắt lửa để ngăn chặn khí propane bị nóng, do đó đảm bảo sự an toàn tối đa của mẫu.
5, góc đốt: ngang; thiết bị khởi động tự động; (20 độ điều chỉnh tùy chọn).
6, Các lò đốt có thể tự động bù đắp quá trình bù đắp khí và không khí bằng chương trình máy tính, trong khi nhiều hệ thống truyền thống đã bỏ qua ảnh hưởng này.

Hệ thống điều khiển
1, PLC với hệ thống điều khiển màn hình cảm ứng lớn;
2, Máy kiểm tra này có thể tự động khởi động và tự động thời gian, khoảng thời gian của 999min và độ chính xác 1s;
3, Dữ liệu thí nghiệm được lưu trữ tự động, truy vấn miễn phí;
4, Với chức năng nhắc nhở thời gian 40 phút và 1 giờ;
5, Các thiết bị gắn mẫu được nâng bằng cần cẩu điện.

Các thông số thiết bị
1, Kích thước của hộp thử là 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm;
2, Độ chính xác của máy đo gió là 0,1m / s;
3, Phạm vi đo khí từ nguồn không khí là 8000L/min; gió ra ngoài là (5000 ± 500) L/min có thể được điều chỉnh;
4, Khí: 95% độ tinh khiết của propane cấp kỹ thuật (khách hàng);
5, Điều khiển dòng chảy khí: Dưới 100kpa, 20 oC;
6, Các nguồn cung cấp khí đốt: Propane (hoặc LPG).
