100V 50A Battery Module & PACK Inspection System Thiết bị thử nghiệm trong phòng thí nghiệm

Bộ pin 100V, 50A & Hệ thống kiểm tra PACK

Mô tả sản phẩm của thiết bị thử nghiệm trong phòng thí nghiệm:

1. thử nghiệm mô phỏng pin năng lượng, thử nghiệm nhân.

2. thử nghiệm vòng đời.

3, Thử nghiệm năng lượng, công suất và năng lượng.

4, Tập hợp ảo các bộ pin điện: điều chỉnh đường cong sạc và xả, thử nghiệm và đánh giá tính nhất quán pin.

5, Kiểm tra khả năng sạc và xả nhân cao.

6, Kiểm tra mô-đun series pin điện và pin lưu trữ năng lượng: điện áp pin đơn, giám sát nhiệt độ pin đơn (thiết bị điện áp cao).

Tính năng chức năng (một số chức năng cần tùy chỉnh):

1, Nền tảng thử nghiệm sạc / xả hiệu suất cao được phát triển đặc biệt cho các mô-đun pin mật độ công suất cao (bộ).

2, Sử dụng thiết kế mô-đun cách ly tần số cao hai giai đoạn AC / DC và DC / DC, kết hợp với biến động nhiệt độ thấp, chip chuyển đổi analog-to-digital ADC đa kênh 24 bit hiệu suất cao,độ chính xác trạng thái ổn định cao hơn các thiết bị truyền thống.

3, mật độ điện năng cao của hệ thống, với tích hợp đa kênh và chức năng phục hồi năng lượng.

4, HMI hoạt động, một phím thông minh tự động hiệu chuẩn.

5, Khả năng thích nghi nhiều BMS, hỗ trợ sạc / xả cảng giống nhau / khác nhau, hỗ trợ chương trình BMS relé / MOS; hỗ trợ mở rộng liên lạc CAN và RS485 độc lập; hỗ trợ chức năng cấu hình DBC.

6, Điều khiển từ xa máy tính trên qua Ethernet, kết nối song song các kênh, hỗ trợ mô phỏng xung và điều kiện làm việc.

7Thiết kế giao diện máy-người, các chức năng hệ thống đơn giản và dễ vận hành; hỗ trợ một số cài đặt tùy chỉnh; được trang bị dịch vụ nhắc nhở tự động hiệu chuẩn thường xuyên.

Mô tả hệ thống của thiết bị thử nghiệm trong phòng thí nghiệm

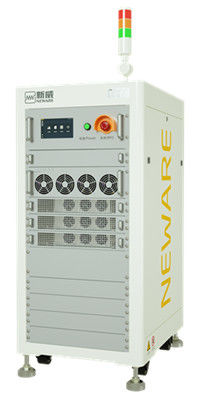

Hệ thống thử nghiệm CE-6000 Module&PACK là một thiết bị sạc / xả chính xác cao được phát triển để thử nghiệm bộ pin công suất cao, với tốc độ phản ứng động cao, độ chính xác ổn định cao,cấu hình linh hoạt của nhiều kênh, vv Nó hỗ trợ thử nghiệm xung, thử nghiệm vòng đời và thử nghiệm mô phỏng điều kiện làm việc.có thể tiết kiệm một lượng lớn năng lượng điện tiêu thụ trong quá trình sạc và xả; nó sử dụng một cấu trúc chuyển đổi DC tần số cao hai chiều, kết hợp với một chip chuyển đổi AD đa kênh 24 bit hiệu suất cao,với độ phân giải lấy mẫu cao hơn so với thiết bị một phạm vi truyền thống.

Mô-đun AC-DC ba pha

• Thiết kế không có ba pha: thiết kế không có ba pha tiên tiến được áp dụng.và điện áp xe buýt ổn định thông qua mạch PFC cầu ba pha trưởng thành và đáng tin cậy để đáp ứng nhu cầu phản ứng nhanh;
• Năng lượng cao và âm thanh thấp: yếu tố năng lượng hai chiều> 0.99, đồng bộ dòng thấp < 5%, thích nghi với các mạng lưới điện khác nhau và biến tần được kết nối đáng tin cậy với mạng lưới;
• Thiết kế chuyển đổi mềm: kết hợp với thiết kế chuyển đổi mềm trưởng thành và xuất sắc, nhận ra cách ly tần số cao hai chiều, dòng chảy năng lượng hai chiều, hiệu quả cao và bảo tồn năng lượng,và mật độ năng lượng cao;
• Khả năng tương thích mạnh: tương thích điện từ tuyệt vời, các mô-đun đáng tin cậy và hiệu quả hơn.

Mô-đun DC-DC hai chiều

• Sử dụng mạch BUCK-BOOST: áp dụng mạch BUCK-BOOST hiệu quả và đáng tin cậy để nhận ra phản ứng nhanh chóng của sạc và xả;
• Thiết kế bộ lọc LCL hiệu suất cao: kết hợp với mạch bộ lọc LCL hiệu suất cao, sóng thấp, độ chính xác cao, điều khiển độc lập của mỗi kênh, kết nối song song kênh / mô-đun hỗ trợ;
• Đáp ứng các yêu cầu thử nghiệm khác nhau: topology hỗ trợ chuyển đổi linh hoạt,và có thể được mở rộng để tương thích với các cổng sạc và xả khác nhau và xả áp suất âm bằng không để đáp ứng các yêu cầu thử nghiệm pin khác nhau.

Danh sách phụ kiện thiết bị

Quản lý và phân tích dữ liệu

Yêu cầu cấu hình của hệ thống máy tính phía trên

Bảo trì thiết bịThiết bị thử nghiệm trong phòng thí nghiệm
