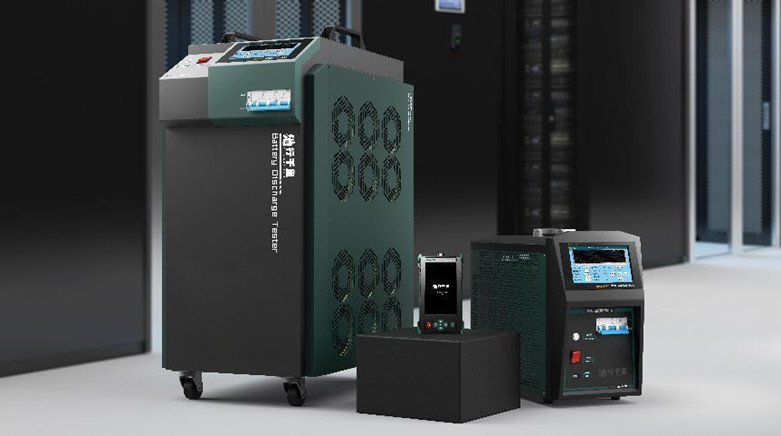

100V/50A-Battery Charge & Discharge Tester Thiết bị thử nghiệm trong phòng thí nghiệm

Mô tả sản phẩm của thiết bị thử nghiệm trong phòng thí nghiệm

Máy kiểm tra sạc / xả pin là một dụng cụ thử nghiệm hiệu suất cao mới được phát triển bởi công ty chúng tôi để nhanh chóng giải quyết thí nghiệm kiểm tra xả pin,Kiểm tra dung lượng còn lại của bộ pin, kiểm tra đơn vị duy nhất, và bảo trì pin hàng ngày.xả, thử nghiệm sạc và xả chu kỳ theo đặc điểm sạc và xả của pin axit chì và lithium.thời gian giải phóng, công suất xả và các thông số khác trong quá trình xả trong thời gian thực;dụng cụ sử dụng một hệ điều hành nhúng thông minh và hỗ trợ truyền dữ liệu không dây để nhận ra kết nối mạng của thử nghiệm pin, làm cho bảo trì và quản lý bộ pin dễ dàng và khoa học hơn, do đó kéo dài tuổi thọ của bộ pin.Nó có thể được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như truyền thông, năng lượng điện, tháp, nhà sản xuất pin, các doanh nghiệp xe năng lượng mới, đường sắt, tàu điện ngầm, hóa dầu, vv Với những lợi thế của việc vận hành dễ dàng và sạc và xả an toàn,nó là công cụ thử nghiệm lý tưởng cho hoạt động và kiểm tra bảo trì hệ thống DC.

Tính năng sản phẩm của thiết bị thử nghiệm trong phòng thí nghiệm

• Chất thải sản phẩm bằng cách sử dụng kháng cự nhiệt độ dương tính bằng polymer (Polymeric Positive Temperature Coefficient) được gọi là PTC,thiết bị có thể đóng một vai trò bảo vệ trong mạch khi dòng chảy quá lớn, nhiệt độ quá cao, với chức năng tự bảo vệ quá mức (như mạch ngắn), giá trị kháng điện quá mức tăng mạnh,để hạn chế dòng để tránh thiệt hại cho các thành phần trong mạchKhi lỗi được loại bỏ, nhiệt độ của thiết bị PTC tự động giảm và trở lại trạng thái kháng cự thấp, với một yếu tố an toàn cao,tránh hiện tượng nóng đỏ và khả năng thích nghi môi trường mạnh hơn, làm cho toàn bộ quá trình thử nghiệm xả an toàn và ổn định hơn.
• Bảng điều khiển chính áp dụng CPU ARM hiệu suất cao STMicroelectronics nhập khẩu: hiệu suất ổn định, tần số cao, mạnh mẽ, thiết kế dư thừa CPU kép trong quá trình xả,CPU chính chịu trách nhiệm vận hành và xử lý các lệnh, CPU phụ chịu trách giám sát báo động và kiểm soát quy trình, khi có tình huống khẩn cấp,CPU chính và phụ sẽ CPU chính chịu trách nhiệm tính toán và xử lý lệnhTrong trường hợp khẩn cấp, CPU chính và phụ sẽ khóa đầu ra cùng một lúc

Hình 1 Bảng điều khiển Bộ xử lý Hình vẽ vật lý

• Màn hình cảm ứng màu thật 7 inch: Màn hình LCD độ nét cao 7 inch với độ phân giải 1024x800 có thể được sử dụng để hiển thị trực quan biểu đồ, bảng, biểu đồ, báo cáo dữ liệu, tài liệu trợ giúp, v.v.Các bảng điều khiển cảm ứng là một lớp quân sự đa lớp phim composite bảng điều khiển cảm ứng kháng với khả năng chống can thiệp mạnh mẽ, đặc biệt phù hợp với nhiễu điện từ và nhiễu xung thoáng qua được tạo ra bởi các nhà máy điện, phòng pin và bộ sạc tần số cao.Hoạt động menu và chuyển đổi trang có thể được thực hiện trực tiếp thông qua màn hình cảm ứng, và toàn bộ hoạt động là đơn giản và rõ ràng.
• Nó có chức năng cài đặt mẫu tham số sạc và xả trước: sáu mẫu tham số thử nghiệm thường được sử dụng được tích hợp và dữ liệu mẫu có thể được lưu sau khi mất điện.Sau khi đặt, miễn là các thông số của nó không được thay đổi, nó luôn luôn hiệu quả, tiết kiệm sự khó khăn của việc thiết lập nhiều thông số mỗi khi bạn khởi động..Thử nghiệm có thể được bắt đầu trực tiếp sau khi bật điện. Không cần thiết phải thiết lập các tham số thường xuyên.
• Các mô-đun giám sát đơn vị áp dụng LORO không dây + RS485 truyền dây: tương thích với 2V / 4V / 6V / 12V bốn đơn vị cấp độ điện áp giám sát..Mỗi mô-đun không dây có thể theo dõi 12 pin cùng một lúc, đơn giản hơn so với chế độ kết nối truyền thống, trong đó mỗi mô-đun chỉ theo dõi 4/6 điện áp riêng lẻ.Có hai phương thức giao tiếp., không dây và có dây, có thể được chuyển đổi theo tình hình hiện tại (Lưu ý: mô-đun giám sát đơn là tùy chọn)
• Phần mềm phân tích và quản lý dữ liệu đầu cuối PC chuyên nghiệp được trang bị: nó có thể thực hiện khai thác sâu dữ liệu thử nghiệm được tạo ra bởi thiết bị, bao gồm đường cong điện áp đơn,toàn bộ nhóm đường cong điện áp, toàn bộ nhóm đường cong hiện tại, biểu đồ thanh đơn, bảng dữ liệu thời gian thực, bảo vệ mật khẩu của phần mềm máy tính trên, kết luận thí nghiệm và các chức năng khác,và có thể tự động tạo báo cáo định dạng tài liệu Excel / Word theo yêu cầu và in và lưu trữ chúng.
• Chất lượng lưu trữ dữ liệu mạnh mẽ và thuận tiện và chức năng sao lưu: Không gian lưu trữ dữ liệu 8GB được tích hợp, có thể lưu trữ hơn 1000 nhóm dữ liệu sạc và xả,và hỗ trợ các chức năng như xem, phân tích và xóa dữ liệu lịch sử.có thể chuyển dữ liệu quy trình thử nghiệm sang ổ đĩa flash USB sau khi chèn nó vào cổng USB của thiết bị, và sau đó đưa ổ đĩa flash USB đến máy tính để phân tích dữ liệu và quản lý sao lưu dữ liệu thông qua phần mềm máy tính phía trên.
• Xem đường cong dữ liệu lịch sử: thông qua chức năng đường cong dữ liệu lịch sử của giao diện quản lý dữ liệu, bạn có thể xem và truy vấn các tệp dữ liệu tích hợp dưới dạng biểu đồ và dao động,cũng như zoom vào, phóng to, di chuyển sang trái và phải của oscillogram từ nhiều góc

• Một loạt các điều kiện kết thúc xả thử nghiệm có thể được thiết lập, bao gồm dung lượng xả, thời gian xả, điện áp thấp đơn, điện áp thấp của toàn bộ nhóm.việc xả sẽ tự động dừng lại, cũng như điện áp quá cao, điện quá cao, nhiệt độ quá cao, lưu trữ dữ liệu bất thường, kết nối ngược của các đầu cuối thử điện áp và các màn hình báo động lỗi thử nghiệm khác.
• Một loạt các điều kiện kết thúc sạc thử nghiệm có thể được thiết lập, bao gồm dung lượng xả, thời gian sạc, giới hạn cao nhất điện áp thấp duy nhất và giới hạn cao nhất điện áp toàn nhóm.Sạc sẽ tự động dừng lại khi bất kỳ điều kiện thử nghiệm nào được đáp ứng.
• Nó có chức năng kích hoạt và sửa chữa: gói có thể kích hoạt chất hoạt của điện cực âm hóa thạch thông qua chức năng kích hoạt, chu kỳ sạc và xả,giảm giảm năng lực, và cải thiện tuổi thọ pin.
• Chức năng tự hiệu chuẩn: thiết bị được trang bị chức năng chỉnh sửa hiệu chuẩn điện áp và dòng điện, có thể hiệu chuẩn kết quả đo tại chỗ.Lỗi đo có thể được hiệu chuẩn và điều chỉnh nhiều lần để đảm bảo độ chính xác đoChức năng này đặc biệt phù hợp để sử dụng khi có yêu cầu cho sự nhất quán giữa các bài đọc thiết bị và các thiết bị thực địa.
• Giao diện giám sát duy nhất của thiết bị hỗ trợ xem dữ liệu điện áp duy nhất theo nhiều cách: điện áp pin duy nhất được thu thập trong thời gian thực và hiển thị theo hai cách, cụ thể là:biểu đồ/bảng, để dễ dàng đánh giá và phân tích, và để dễ dàng hiển thị tình trạng điện áp pin một cách trực quan.

Các thông số kỹ thuật của thiết bị thử nghiệm trong phòng thí nghiệm
