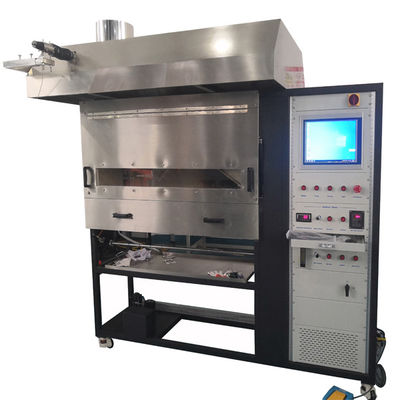

Thiết bị kiểm tra tính dễ cháy của vật liệu xây dựng, thiết bị tấm sàn bức xạ
Tính năng
1. Quạt cung cấp khí cho tấm bức xạ có thể cung cấp khí liên tục, trong khi máy nén khí cung cấp khí không liên tục.
2. Máy đo thông lượng nhiệt, hệ thống làm mát bằng nước di động không cần cung cấp nước chảy.
3. Khay thông gió bằng thép không gỉ trên đỉnh buồng.
4. Buồng bên trong bằng tấm nhôm silicat chịu nhiệt và chống ăn mòn.
5. Tấm bức xạ nhiệt gốm tổ ong chịu nhiệt 300mmX450mm, nghiêng 30 độ.
6. Đầu đốt xốp hình chữ T với hệ thống đánh lửa tự động đốt cháy mẫu bằng hệ thống đẩy tự động.
7. Bảng điều khiển khí. Van kim điều chỉnh chiều cao ngọn lửa, MFC điều chỉnh lưu lượng khí và hiển thị kỹ thuật số.
8. Biến tần điều khiển đầu ra quạt, venturi điều chỉnh tỷ lệ không khí và khí, và ngọn lửa ổn định và chính xác.
9. Thiết bị hiệu chuẩn xốp: điều chỉnh đầu ra tấm bức xạ bằng cách xoay lên, sang trái hoặc sang phải.
10. Máy đo bức xạ hồng ngoại hiển thị nhiệt độ của tấm bức xạ.
11. Hệ thống kiểm tra mật độ khói tùy chọn.
12. Hệ thống quang học 2900 ± 100 K bộ thu tín hiệu quang học tiên tiến.
13. Thiết kế tích hợp với PC 19" phần mềm LabVIEW.
14. Ống khói với 1 cặp cặp nhiệt điện, và 1 cặp cặp nhiệt điện bên trong buồng được điều khiển bằng phần mềm.
Tiêu chuẩn
ISO 9239-1 phản ứng với thử nghiệm cháy vật liệu sàn, Phần 1, đo hiệu suất đốt cháy vật liệu sàn bằng nhiệt bức xạ.
ISO 9239-2 phản ứng với thử nghiệm cháy vật liệu sàn, Phần 2, đo sự lan truyền lửa theo chiều ngang, tiếp xúc với thông lượng nhiệt 25kw/m2.
ASTM E 648 Phương pháp thử tiêu chuẩn cho hệ thống phủ sàn CHF bằng nguồn năng lượng bức xạ nhiệt.
ASTM E 970 Phương pháp thử tiêu chuẩn cho vật liệu sàn CHF của vật liệu cách nhiệt sàn áp mái lộ thiên sử dụng nguồn năng lượng bức xạ nhiệt.
NFPA 253 Phương pháp thử tiêu chuẩn cho CHF của hệ thống phủ sàn bằng nguồn năng lượng bức xạ nhiệt.
DIN 4102
Thông số kỹ thuật
| Buồng thử nghiệm kích thước |
2220(W)×1500(D)×2650(H)mm |
| Buồng điều khiển |
600(W)×600(D)×1600(H)mm |
| Buồng điều khiển khí |
600(W)×600(D)×1000(H)mm |
| Nguồn điện |
AC 220V, 50/60Hz, 25A |
| Cân nặng |
220kg |
| Tùy chọn cung cấp khí propan |
95% |
Báo cáo thử nghiệm
| Báo cáo |
| Cơ quan kiểm tra |
Câu hỏi thường gặp |
| Tiêu chuẩn |
Câu hỏi thường gặp |
| Người vận hành |
Câu hỏi thường gặp |
Ngày thử nghiệm |
Câu hỏi thường gặp |
| Nhiệt độ môi trường |
Câu hỏi thường gặp |
Độ ẩm môi trường |
Câu hỏi thường gặp |
| Hạn sử dụng thiết bị |
Câu hỏi thường gặp |
| Tên sản phẩm |
Câu hỏi thường gặp |
Số sê-ri mẫu |
Câu hỏi thường gặp |
| Thông số kỹ thuật mẫu |
Câu hỏi thường gặp |
| Kích thước mẫu |
Câu hỏi thường gặp |
Mã thiết bị |
Câu hỏi thường gặp |
| Mật độ vật liệu (g/cm³) |
Câu hỏi thường gặp |
Thời gian thử nghiệm (s) |
Câu hỏi thường gặp |
| Cân hiệu chỉnh |
Câu hỏi thường gặp |
| Kết quả thử nghiệm: |
| Khoảng cách (mm) |
Thời gian đầu lửa đến cuối (s) |
Khoảng cách (mm) |
Thời gian đầu lửa đến cuối (s) |
| 60 |
Câu hỏi thường gặp |
560 |
Câu hỏi thường gặp |
| 110 |
Câu hỏi thường gặp |
610 |
Câu hỏi thường gặp |
| 160 |
Câu hỏi thường gặp |
660 |
Câu hỏi thường gặp |
| 210 |
Câu hỏi thường gặp |
710 |
Câu hỏi thường gặp |
| 260 |
Câu hỏi thường gặp |
760 |
Câu hỏi thường gặp |
| 310 |
Câu hỏi thường gặp |
810 |
Câu hỏi thường gặp |
| 360 |
Câu hỏi thường gặp |
860 |
Câu hỏi thường gặp |
| 410 |
Câu hỏi thường gặp |
910 |
Câu hỏi thường gặp |
| 460 |
Câu hỏi thường gặp |
960 |
Câu hỏi thường gặp |
| 510 |
Câu hỏi thường gặp |
1100 |
Câu hỏi thường gặp |
| Khoảng cách xa nhất đầu lửa đạt tới (cm) |
Câu hỏi thường gặp |
Thông lượng bức xạ tới hạn (kW/m²) Ứng dụng |
Câu hỏi thường gặp |
| Tốc độ hấp thụ tối đa (%) |
Câu hỏi thường gặp |
Khoảng cách đầu lửa đạt tới sau 10 phút (mm) |
Câu hỏi thường gặp |
| Giá trị bức xạ tới hạn sau 10 phút (kW/m²) |
Câu hỏi thường gặp |
Khoảng cách đầu lửa đạt tới sau 20 phút (mm) Ứng dụng |
Câu hỏi thường gặp |
| Khoảng cách đầu lửa đạt tới sau 30 phút (mm) |
Câu hỏi thường gặp |
Giá trị bức xạ tới hạn sau 30 phút (kW/m²) Ứng dụng |
Câu hỏi thường gặp |
| Thời gian dập lửa (s) |
Câu hỏi thường gặp |
Hiện tượng quan sát được trong quá trình thử nghiệm: Ứng dụng |
Câu hỏi thường gặp |
| - Vật liệu cách nhiệt sàn áp mái lộ thiên |
Câu hỏi thường gặp |
- Kiểm soát chất lượng và phát triển sản phẩm cho vật liệu phủ sàn |
Câu hỏi thường gặp |
| - Nghiên cứu và phát triển trong kỹ thuật an toàn cháy |
Câu hỏi thường gặp |
Q1: Thiết bị này dùng để làm gì?
A1: Nó đo thông lượng bức xạ tới hạn của hệ thống phủ sàn và mật độ khói của vật liệu sàn, giúp xác định ngọn lửa lan rộng bao xa và nhanh như thế nào dưới nhiệt bức xạ.
Q2: Nó tuân thủ những tiêu chuẩn nào?
A2: Nó tuân thủ ISO 9239-1/2, ASTM E648, ASTM E970 và NFPA 253 cho thử nghiệm tính dễ cháy của vật liệu sàn và cách nhiệt.
Q3: Những vật liệu nào có thể được thử nghiệm với thiết bị này?
A3: Nó được thiết kế cho vật liệu phủ sàn (thảm, sàn nhựa, sàn gỗ công nghiệp) và vật liệu cách nhiệt sàn áp mái.
Q4: Hệ thống đánh lửa hoạt động như thế nào?
A4: Đầu đốt xốp hình chữ T có hệ thống đánh lửa tự động và cơ chế đẩy tự động, đảm bảo đánh lửa mẫu nhất quán, an toàn và rảnh tay.
Q5: Nó có yêu cầu cung cấp nước liên tục để làm mát không?
A5: Không, máy đo thông lượng nhiệt bao gồm hệ thống làm mát bằng nước di động, vì vậy không cần cung cấp nước chảy bên ngoài.
Q6: Nó có thể đo mật độ khói không?
A6: Có, một hệ thống kiểm tra mật độ khói tùy chọn với hệ thống quang học 2900 ± 100 K có thể được tích hợp để đo tổng lượng khói sinh ra.
Q7: Những ngành công nghiệp nào thường sử dụng thiết bị này?
A7: Các nhà sản xuất vật liệu xây dựng, phòng thí nghiệm kiểm tra cháy, các tổ chức nghiên cứu và các cơ quan quản lý sử dụng nó để kiểm soát chất lượng, R&D và kiểm tra tuân thủ.
Q8: Dữ liệu thử nghiệm được ghi lại và quản lý như thế nào?
A8: Hệ thống bao gồm PC 19" với phần mềm LabVIEW để điều khiển thử nghiệm tự động, ghi nhật ký dữ liệu thời gian thực và tạo báo cáo.
