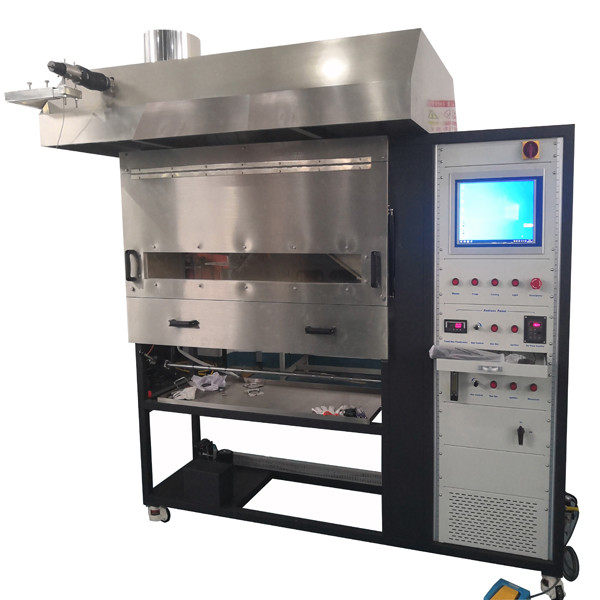

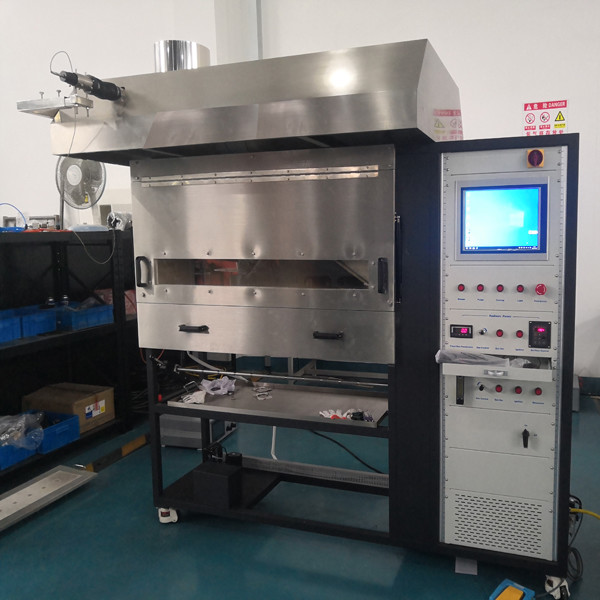

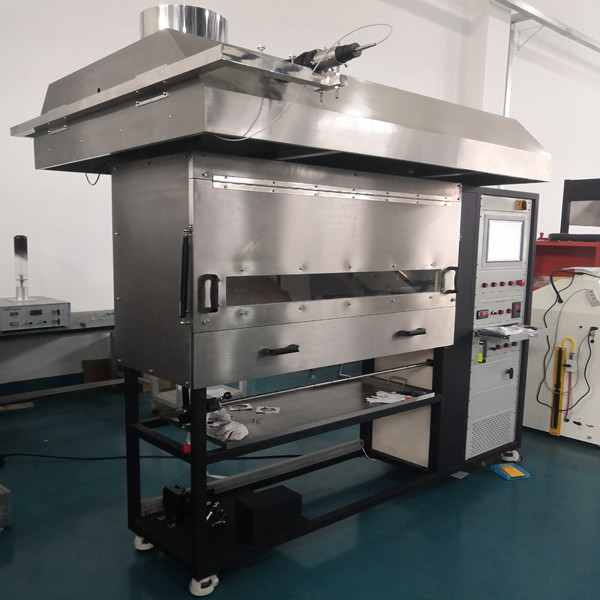

Thiết bị kiểm tra khả năng cháy của vật liệu xây dựng
Ứng dụng
Để đo lưu lượng bức xạ quan trọng của ngọn lửa dừng lan rộng theo chiều ngang và mật độ khói của vật liệu sàn trong quá trình thử nghiệm.
Đặc điểm
1. Blower cho cung cấp khí của tấm bức xạ có thể cung cấp khí liên tục, trong khi máy nén không khí cung cấp khí không liên tục.
2. Máy đo lưu lượng nhiệt, hệ thống làm mát nước di động mà không cần nước.
3. nắp thông gió thép không gỉ trên đỉnh của buồng.
4. Phòng bên trong của nhiệt và chống ăn mòn tấm silicate nhôm.
5. Chất liệu thermorefractive thermorefractive thermorefractive thermorefractive thermorefractive thermorefractive thermorefractive thermorefractive
6. T-con hình porous burner với hệ thống tự động thắp sáng thắp sáng mẫu vật với hệ thống đẩy tự động.
7. bảng điều khiển khí. van kim điều khiển chiều cao của ngọn lửa lò đốt, MFC điều khiển dòng khí và màn hình kỹ thuật số.
8. Inverter điều khiển đầu ra thổi, ventruri điều khiển tỷ lệ không khí và khí, và ngọn lửa là ổn định, và chính xác.
9. thiết bị hiệu chuẩn lỗ: điều chỉnh hiệu suất tấm chiếu sáng bằng cách xoay lên, trái hoặc phải.
10. Radiometer IR cho thấy nhiệt độ của tấm bức xạ.
11Hệ thống kiểm tra mật độ khói tùy chọn.
12Hệ thống quang 2900 ± 100 K ánh sáng nhận tín hiệu quang tiên tiến.
13. thiết kế tích hợp với 19 "PC của Lab view phần mềm.
14. Chimney với 1pc thermocouple, và 1pc thermocouple phòng bên trong điều khiển bởi phần mềm.
Tiêu chuẩn
ISO 9239-1 thử nghiệm phản ứng với lửa của vật liệu sàn, Phần 1, đo hiệu suất đốt của vật liệu sàn với nhiệt bức xạ.
Kiểm tra phản ứng với lửa của vật liệu sàn theo tiêu chuẩn ISO 9239-2, Phần 2, đo sự lan rộng theo chiều ngang của ngọn lửa, tiếp xúc với luồng nhiệt 25kw/m2.
Phương pháp thử nghiệm tiêu chuẩn ASTM E 648 cho hệ thống phủ sàn CHF với nguồn năng lượng bức xạ nhiệt.
Phương pháp thử nghiệm tiêu chuẩn ASTM E 970 cho vật liệu sàn CHF của cách điện sàn gác mái tiếp xúc bằng cách sử dụng nguồn năng lượng bức xạ nhiệt.
NFPA 253 Phương pháp thử nghiệm tiêu chuẩn cho CHF của hệ thống phủ sàn với nguồn năng lượng bức xạ nhiệt.
DIN 4102
Thông số kỹ thuật
| Phòng kiểm tra kích thước |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
| Phòng điều khiển |
600 ((W) × 600 ((D) × 1600 ((H) mm |
| Phòng điều khiển khí |
600 ((W) × 600 ((D) × 1000 ((H) mm |
| Sức mạnh |
AC 220V, 50/60Hz, 25A |
| Trọng lượng |
220kg |
| Tùy chọn cung cấp không khí propane |
95% |
Báo cáo thử nghiệm
| Báo cáo |
| Cơ quan kiểm tra |
|
| Tiêu chuẩn |
|
| Người điều hành |
|
Ngày thử nghiệm |
|
| Nhiệt độ môi trường |
|
Độ ẩm môi trường |
|
| Thời hạn thiết bị |
|
| Tên sản phẩm |
|
Số serial mẫu |
|
| Thông số kỹ thuật mô hình |
|
| Kích thước mẫu |
|
Mã thiết bị |
|
| Mật độ vật liệu (g/m2) |
|
Thời gian thử nghiệm |
|
| Cân bằng gỡ lỗi |
|
| Kết quả thử nghiệm: |
| Khoảng cách (mm) |
Thời gian trước ngọn lửa (s) |
Khoảng cách ((mm) |
Thời gian trước ngọn lửa (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| Cuối phía trước của ngọn lửa đạt đến khoảng cách dài nhất (cm) |
|
Lưu lượng bức xạ quan trọng ((kW/m)2) |
|
| Tổng giá trị khói ((%min) |
|
Tỷ lệ hấp thụ tối đa ((%) |
|
| Khoảng cách tiếp cận đầu ngọn lửa 10 phút ((mm) |
|
Giá trị nhiệt bức xạ quan trọng 10min ((kW/m)2) |
|
| Khoảng cách tiếp cận đầu ngọn lửa 20 phút ((mm) |
|
Giá trị nhiệt bức xạ quan trọng 20min ((kW/m)2) |
|
| Khoảng cách tiếp cận đầu ngọn lửa 30 phút ((mm) |
|
Giá trị nhiệt bức xạ quan trọng 30min ((kW/m)2) |
|
| Thời gian thắp sáng (s) |
|
Thời gian dập lửa (s) |
|
| Hiện tượng được quan sát trong thử nghiệm: |
|
