Máy kiểm tra tác động đa chức năng cho xe đạp Máy kiểm tra tác động khung Máy kiểm tra tác động giảm trọng lượng khung
Máy kiểm tra va đập đa năng dành cho xe đạp SL-BT87
Ứng dụng của máy kiểm tra tác động đa chức năng cho xe đạp
Cỗ máy này dùng để mô phỏng tác động lên khung và phuộc khi bánh trước rời khỏi mặt đất, khi bị va chạm hoặc khi bị rung.
nguyên tắc kiểm tra
Tất cả các loại khung theo ISO 4210-6.4.1, GB3565 và GB17761, v.v.
Phương pháp kiểm tra
1. Gắn cụm khung/phuộc vào trục sau giả của máy
2. Gắn lu chuẩn vào phuộc, trọng lượng nhỏ hơn hoặc bằng 1Kg.
3. Điều chỉnh khối lượng của quả nặng va đập về mức 22,5 kg.
4. Đặt chiều cao tác động 180mm-300mm và số lần tác động lên màn hình cảm ứng (người dùng có thể thiết lập thiết bị)
5. Được trang bị thước thép để biểu thị chiều cao trước và sau khi va chạm và để đo độ biến dạng (số lần kiểm tra có thể được lặp lại 2 lần)
6. Sau khi hoàn thành thử nghiệm, hãy kiểm tra xem có vết nứt nào trong bộ phận lắp ráp và kích thước của biến dạng hay không và đánh giá xem nó có đạt tiêu chuẩn hay không.
Chiều cao hạ cánh của búa
| Loại xe đạp |
xe đạp thành phố |
Xe đạp trẻ em |
Xe đạp leo núi |
Cuộc đua |
| Chiều cao thả búa MM |
180 |
180 |
360 |
212 |
Các thông số kỹ thuật
| Chiều cao tác động |
MAX1500mm (có thể được đặt theo yêu cầu kiểm tra) |
| chiều cao quy mô |
Điều chỉnh theo chiều cao kết hợp khuôn và mẫu |
| khối lượng tác động |
15kg, 22,5kg có sẵn theo yêu cầu |
| Khu vực bàn |
Các bộ phận 60cm*180cm(khung)/60cm*60cm (W*H) |
| Hướng dẫn nâng tuyến tính |
ổ trục + rãnh trục ổ trục SUJ |

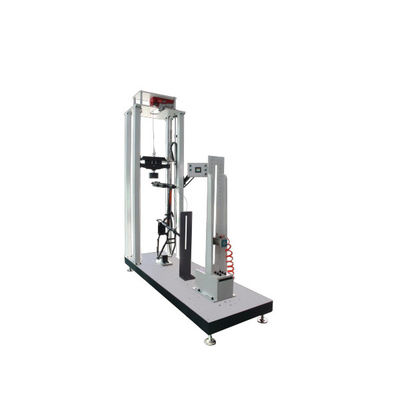

Sơ đồ và hình ảnh của thiết bị
