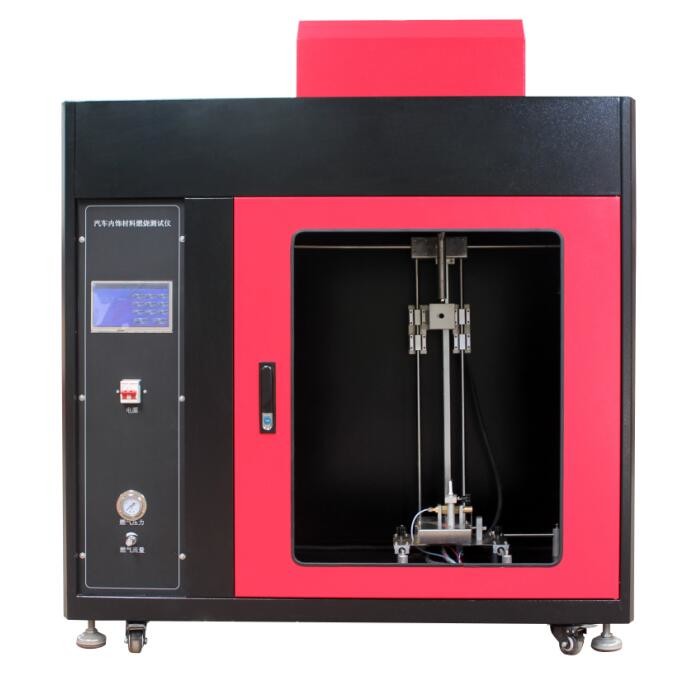

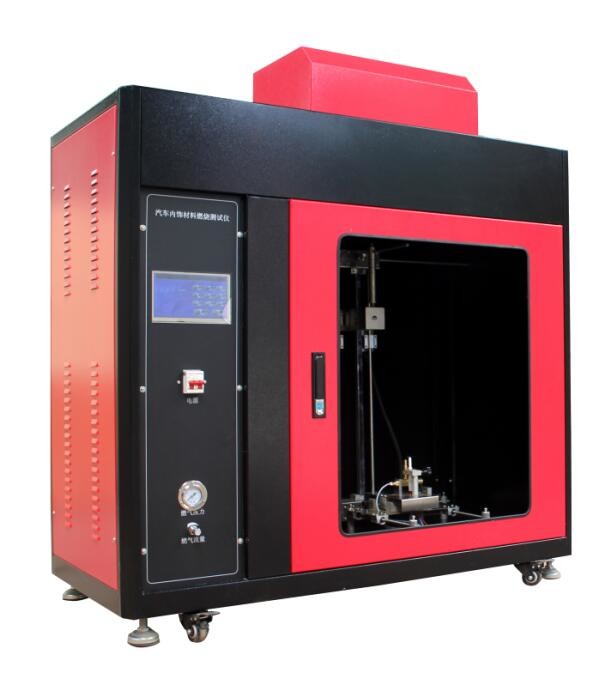

Máy kiểm tra đốt dọc vật liệu nội thất ô tô

Máy kiểm tra đốt dọc vật liệu nội thất ô tô

Việc giới thiệu sản phẩm

Theo tiêu chuẩn GB32086-2015 ¢ Yêu cầu kỹ thuật và phương pháp thử nghiệm về đặc tính cháy dọc của một số loại vật liệu nội thất ô tô ¢,nó đáp ứng đầy đủ các yêu cầu kỹ thuật được quy định trong tiêu chuẩn quốc gia GB32086, và áp dụng cho rèm cửa cho nội thất ô tô M3 chở hơn 22 hành khách. rèm mặt trời và / hoặc các vật liệu treo bên trong khác,Không áp dụng cho xe buýt thành phố với hành khách đứng.

Các thông số kỹ thuật

1. PLC + điều khiển màn hình cảm ứng;
2. Đốt Bunsen tự động đốt cháy, ngọn lửa có thể được đặt tùy ý;
3. Thời gian ghi T1/T2/T3 9999S;
4. Độ phân giải tối thiểu của bộ đếm thời gian: 0,1S;
5. Thời gian áp dụng ngọn lửa có thể được đặt trước (thời gian tự động); phạm vi điều khiển: 0.1s-999.9s; độ chính xác thời gian 0.1s, sau khi đạt đến thời gian đốt đặt, lò đốt Bunsen tự động quay lại;
6. Mặt trước của bộ giữ mẫu phải hướng về cửa sổ quan sát thiết bị để tạo điều kiện quan sát và đốt mẫu;
7. Khẩu khói: (hộp ngoài phun điện tĩnh bằng tấm cán lạnh);
8. Máy đốt Bunsen (máy đốt) tự động nghiêng 45°;
9. Độ cao ngọn lửa: 10-100mm điều chỉnh liên tục;
10. Nguồn cung cấp điện: 220VAC-15%220VAC+10% 500W (hệ thống ba dây một pha)
11. Kích thước kẹp mẫu: Độ cao khung là 560 mm và bao gồm hai thanh song song cách nhau 150 mm. Có một kim cố định giữ mẫu trên thanh.Độ kính kim cố định không quá 2 mm và chiều dài ít nhất 27 mmĐể cố định mẫu trên kim cố định và ở một khoảng cách nhất định từ khung, một cột định vị có đường kính 2 mm và chiều cao ít nhất 20 mm nên được lắp đặt gần kim cố định.
12. Bảng áp suất: Bảng in hình U đảm bảo tính phẳng dọc của mẫu trên ổ lấy mẫu. Bảng in hình U phải phẳng và cứng, được làm bằng vật liệu phù hợp, kích thước của ổ lấy mẫu,và độ dày 1.0 mm ± 0,1 mm. Bảng áp suất hình U phải phẳng và cứng, được làm bằng vật liệu phù hợp, kích thước của ổ lấy mẫu và độ dày 1,0 mm ± 0,1 mm.
13. Đèn khí: Đèn khí nằm bên dưới mẫu, trong mặt phẳng đi qua đường trung tâm dọc của mẫu và bề mặt của mẫu. Đèn khí nghiêng về phía trên theo trục,tạo ra một góc 30° với mặt phẳng nơi lấy mẫu. Phần trên của đèn khí được thử nghiệm. cạnh dưới của mẫu là 20 mm. Khi đèn khí được đặt theo chiều dọc, đèn khí được thắp sáng và chiều cao ngọn lửa được điều chỉnh thành 40 mm ± 2 mm,đó là khoảng cách giữa miệng vòi của đèn khí và đầu ngọn lửa. Các đường kính bên trong của vòi khí là 0,18 + 0,03 0
14. Khí được sử dụng trong đèn khí: khí propan công nghiệp, khí butan hoặc khí dầu mỏ hóa lỏng (được cung cấp bởi khách hàng)
15. Ánh sáng: Đèn chiếu đèn LED 20W × 2

16Các thông số liên quan đến màn hình cảm ứng

1. Kích thước: 7 inch Kích thước màn hình hiệu quả Chiều dài 15,4cm Chiều rộng 8,59cm
2. Độ phân giải: 800*480
3. Giao diện truyền thông RS232, 3.3V CMOS hoặc TTL, chế độ cổng hàng loạt
4. Khả năng lưu trữ: 1G
5. Sử dụng màn hình trình điều khiển FPGA phần cứng thuần túy, "không" thời gian khởi động, nguồn lên để chạy
6. Sử dụng kiến trúc M3 + FPGA, M3 chịu trách nhiệm phân tích lệnh, FPGA tập trung vào màn hình TFT, tốc độ và độ tin cậy dẫn đầu cùng một chương trình
7. Bộ điều khiển chính áp dụng một bộ xử lý năng lượng thấp và tự động đi vào chế độ tiết kiệm năng lượng
