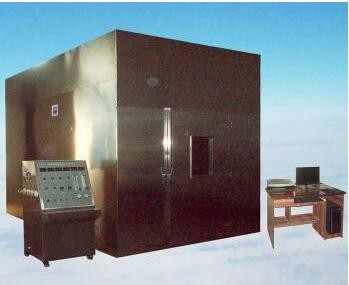

Máy thử mật độ khói cho dây và cáp

Theo GB/T17651.1~2 và IEC61034-1~2,Các phần đầu tiên của "thiết bị thử nghiệm" và phần thứ hai của "các bước thử nghiệm và các yêu cầu để xác định mật độ khói của cáp hoặc cáp quang trong điều kiện cụ thểXác định mật độ khói là một khía cạnh quan trọng trong việc đánh giá đặc điểm đốt của cáp hoặc cáp,liên quan đến việc di tản nhân viên và xác định vị trí gần nơi chữa cháyThiết bị này chủ yếu được sử dụng để xác định nồng độ khói của cáp và cáp quang trong điều kiện cụ thể và để xác minh mật độ khói.Trong điều kiện đốt cháy bằng lửa hoặc đốt cháy không cháy, độ truyền được sử dụng như một cách để so sánh các cáp hoặc cáp khác nhau trong điều kiện cụ thể.

Tính năng

Công cụ này liên quan đến ba khía cạnh của chuyên môn cơ khí, quang học và điện tử.hiệu suất ổn định và dễ vận hành. giao diện hoạt động Windows XP, phong cách LabVIEW và cơ chế bảo mật hoàn hảo.Trong quá trình thử nghiệm của kết quả đo hiển thị thời gian thực và động vẽ một đường cong hoàn hảo (thông qua tốc độ hiển thị và đường cong thời gian), dữ liệu có thể được lưu trữ vĩnh viễn, đọc và in ra, có thể trực tiếp in báo cáo.

Phần mềm đo lường: Đây là dữ liệu chính về mật độ khói và ánh sáng, mật độ quang học cụ thể, tỷ lệ hút thuốc, tỷ lệ hút thuốc tối đa và mật độ khói trung bình có thể được thử nghiệm tại WINDOWS XP+VB6.0 giao diện hoạt động. Nó cũng có giao diện hoạt động của hiệu chuẩn, chỉnh sửa, thử nghiệm, điều chỉnh tham số và như vậy. Chương trình sử dụng máy tính tự động điều khiển, thu thập, ghi lại và giải quyết kết quả.

Nguyên tắc

Hệ thống đo ánh sáng cho mật độ khói của cáp hoặc cáp quang trong điều kiện cụ thể bao gồm nguồn ánh sáng, pin quang silic, máy thu nguồn ánh sáng và hệ thống máy tính.Ánh sáng được tạo ra bởi nguồn ánh sáng đi qua mật độ khói phòng thí nghiệm của 3M * 3M * 3M, tạo thành một chùm quang đồng đều với đường kính 1,5m + 0,1M trên tường đối diện với nguồn ánh sáng.Photocell được lắp đặt ở trung tâm chùm ánh sáng phát hiện cường độ chùm từ nguồn ánh sángKhi phòng đốt do đốt cháy của dây cáp để tạo ra rất nhiều khói, khói của hấp thụ quang điện,đạt được cường độ chùm tia pin silicon bị suy yếu bởi hệ thống máy tính để xử lý dữ liệu, chúng ta có thể tính toán tương đối với 100% ban đầu với phản ứng tuyến tính truyền ánh sáng.

Thiết kế của buồng đốt, hai cách cho khách hàng để lựa chọn: người đầu tiên sử dụng các bức tường gạch, công ty của chúng tôi cung cấp các kế hoạch thiết kế,gửi kỹ sư chuyên nghiệp để hướng dẫn các công trình xây dựng; thứ hai với vật liệu thích hợp được cố định trên khung thép góc và toàn bộ buồng đốt khối.

Thành phần thiết bị

Toàn bộ thiết bị được tạo thành từ hộp thử kín, hệ thống đo quang kế, đĩa rượu, hệ thống đốt cháy, thiết bị đốt cháy, hộp thử nghiệm, hỗn hợp cáp,Thiết bị đo nhiệt độ và phần mềm kiểm tra mật độ khóiCác mạch được phát triển bởi một chip microcomputer với nội dung công nghệ cao và hiệu suất ổn định.Nó được sử dụng rộng rãi bởi các nhà máy sản xuất của ngành công nghiệp dây và cáp và các đơn vị nghiên cứu và thử nghiệmHộp thử nghiệm là một khối thử nghiệm với khối lượng 27m3.

Các thông số kỹ thuật chi tiết

Các thông số khác và giới thiệu

a. Cửa trước được trang bị cửa sổ và tầm nhìn mờ có thể ngăn chặn các hoạt động kiểm tra.

b. Bottom của hộp vuông được trang bị một thiết bị bật tự động, và trên cùng được cài đặt với thiết bị điều chỉnh áp suất bên trong của hộp.

c. Nguồn ánh sáng: đèn sợi đốt 12V, bước sóng ánh sáng từ 400 đến 750nm.

d.Điều chấp nhận: đối với pin điện tử silicon, độ truyền 0% được thông qua mà không cần ánh sáng và tỷ lệ truyền là 100% ánh sáng mà không bị tắc.

e. Hệ thống đốt: bao gồm van điều chỉnh áp suất, bộ lọc, máy đo lưu lượng van điều chỉnh và lò đốt.

f.Nhiệm đốt: bao gồm một máy đốt và một đĩa cồn và được đặt ở trung tâm của mẫu.

Cấu hình chính
