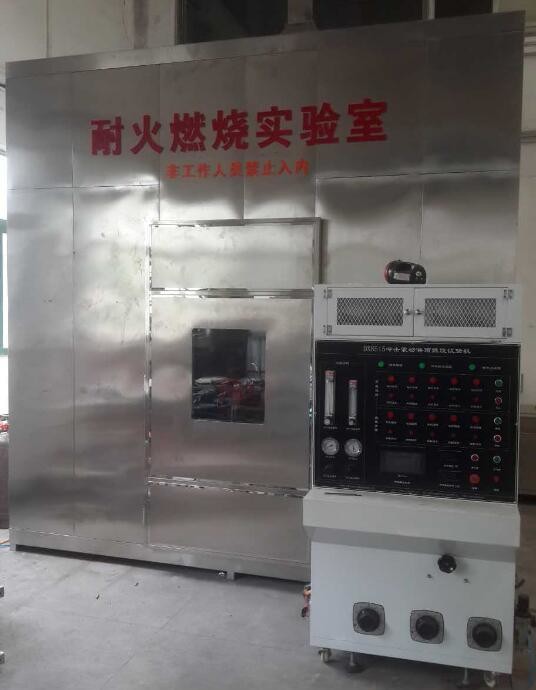

BS6387 Cáp thiết bị thử nghiệm cháy cần thiết để duy trì tính toàn vẹn của mạch trong điều kiện cháy

BS6387 Thiết bị thử nghiệm cho cáp cần thiết để duy trì tính toàn vẹn của mạch trong điều kiện cháy

Tóm lại

Thiết bị thử nghiệm này cho khả năng chống cháy của dây cáp cần thiết
để duy trì tính toàn vẹn của mạch trong điều kiện cháy.
Điện áp định danh không quá 600/1 000 V và đường kính tổng thể nhỏ hơn hoặc
bằng 20 mm.

Phù hợp với tiêu chuẩn BS6387

Thử nghiệm được đưa ra trong tiêu chuẩn Anh này áp dụng cho các dây cáp có hai hoặc nhiều
các dây dẫn cách nhiệt, dù dây cáp có kết hợp các loại kim loại khác hay không
Các yếu tố như giáp, màn hình hoặc dây dẫn bảo vệ mạch.
áp dụng cho các cáp có một dây dẫn cách ly với điều kiện là cáp
kết hợp ít nhất một yếu tố kim loại khác.
cáp có một dây dẫn cách ly nhưng không có các yếu tố kim loại khác

Thành phần thiết bị

1.Chỉ thử nghiệm chống cháy

Thang thử chống cháy bao gồm các phần sau: hệ thống hỗ trợ cáp, thiết bị phát hiện liên tục, nguồn nhiệt.

Hệ thống hỗ trợ cáp: Cáp kẹp các áo khoác cáp bên qua các kẹp. Phần giữa của cáp được cố định bằng hai vòng kim loại (khoảng cách khoảng cách 300mm),và vòng kim loại được nối đất với các bộ phận kim loại khác của thiết bịThiết bị hỗ trợ cáp được hiển thị trong hình 1. Đối với các cáp không có đường kính giáp nhỏ hơn 10mm, hoặc các cáp khác có dịch chuyển đáng kể trong quá trình thử nghiệm, có 3 vòng kim loại,mỗi chiếc được cố định ở vòng kim loại ban đầu khoảng 150mm.

2Thiết bị phát hiện liên tục: Hãy để dòng chảy đi qua tất cả các lõi của cáp,một bộ biến áp ba pha kết nối sao hoặc ba bộ biến áp đơn pha (hoặc một bộ biến áp đơn pha nếu thử nghiệm là cáp một lõi), và có đủ khả năng duy trì một dòng rò rỉ tối đa cho phép của 3A tại điện áp thử nghiệm.Kết nối một đèn với mỗi dây lõi ở đầu kia của cáp và áp dụng một dòng điện khoảng 0.25A ở điện áp tiêu chuẩn của cáp.

3Nguồn nhiệt:
1. Nhiệt là một ống đốt khí dài 610 mm có thể cung cấp khí methane và lửa mạnh mẽ.
2. đo nhiệt độ: Một nhiệt kế đường kính 2mm được đặt gần lối vào không khí, song song với lò đốt trên 75mm
3. Nhiệt độ và thời gian thử nghiệm ngọn lửa: (xem BS6387 cấp độ đốt)
A 650 C ± 40 °C - 3 giờ
B 750. C ± 40 °C - 3 giờ
C 950. C ± 40 °C - 3 giờ
S 950. C ± 40 °C -20 phút

4Mẫu cáp: Mẫu là một phần của sản phẩm hoàn thiện, không dưới 1200 mm, và 100 mm của lớp vỏ và lớp nắp được loại bỏ ở cả hai đầu.Các dây ở đầu của cáp nên phù hợp với các kết nối điện.
5. Điện áp thử nghiệm: 200 ~ 1000V điều chỉnh

Những loại khác nhau củathử nghiệm cháy?
Kiểm tra cháy ¢ như thử nghiệm phản ứng và khả năng chống cháy của vật liệu và cấu trúc, và thử nghiệm hiệu suất của các thành phần và hệ thống dập tắt cháy (ví dụ như bình chữa cháy và máy phun nước),của hệ thống phát hiện và báo động và dây cáp, và hệ thống thông gió khói và nhiệt.
