Phòng kiểm tra ngọn lửa dây cho dây cáp điện trong điều kiện cháy

Phòng kiểm tra ngọn lửa dây cho dây cáp điện trong điều kiện cháy

Tiêu chuẩn

IEC 60331-21

Kiểm tra dây cáp điện trong điều kiện cháy - Tính toàn vẹn của mạch - Phần 21: Thủ tục và yêu cầu - Cáp điện áp số từ 0,6/1,0 kV trở lên

Thông số kỹ thuật

2Nguyên tắc thiết kế máy thử nghiệm đốt cháy về tính toàn vẹn của cáp và đường dây cáp:

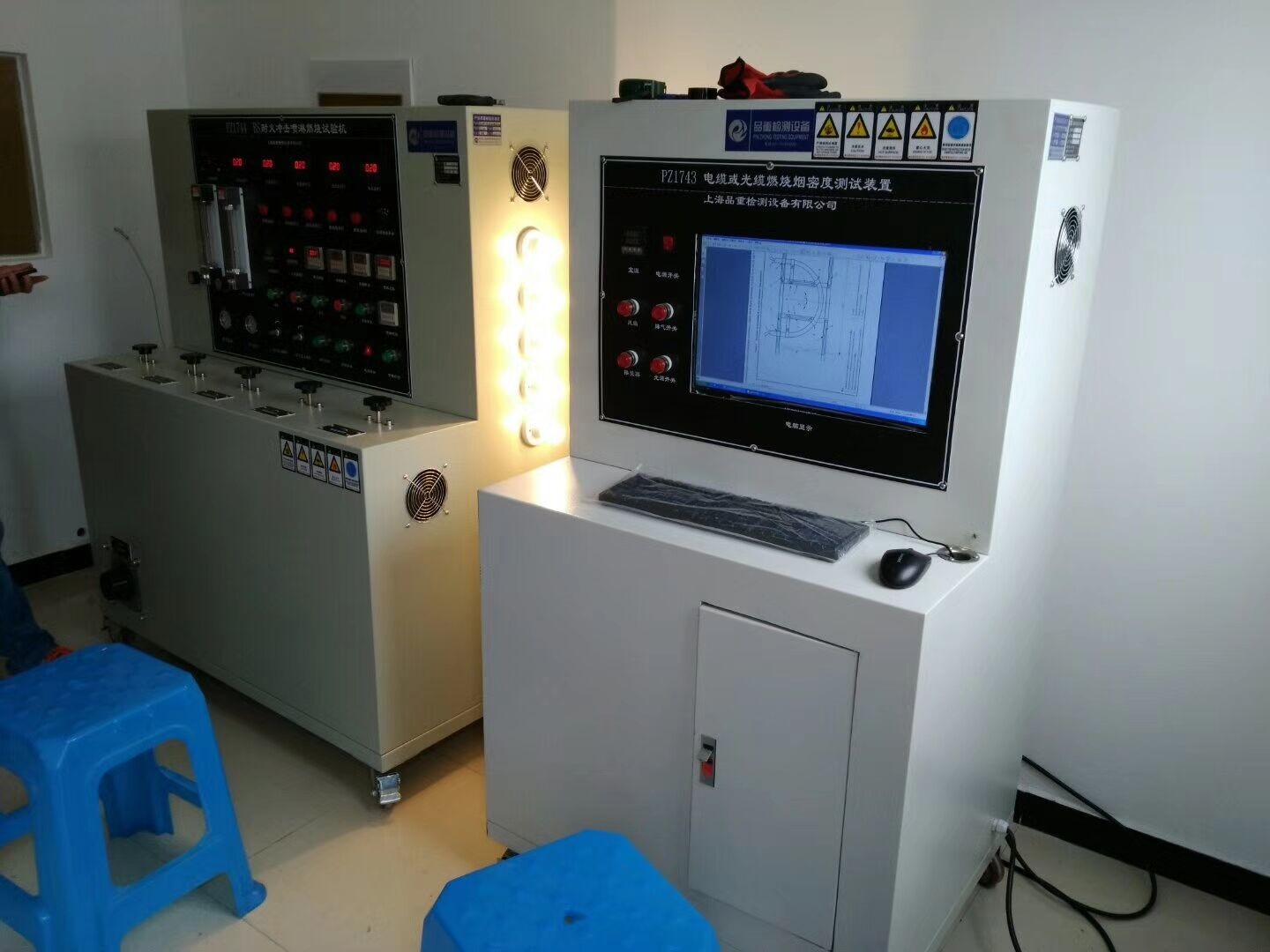

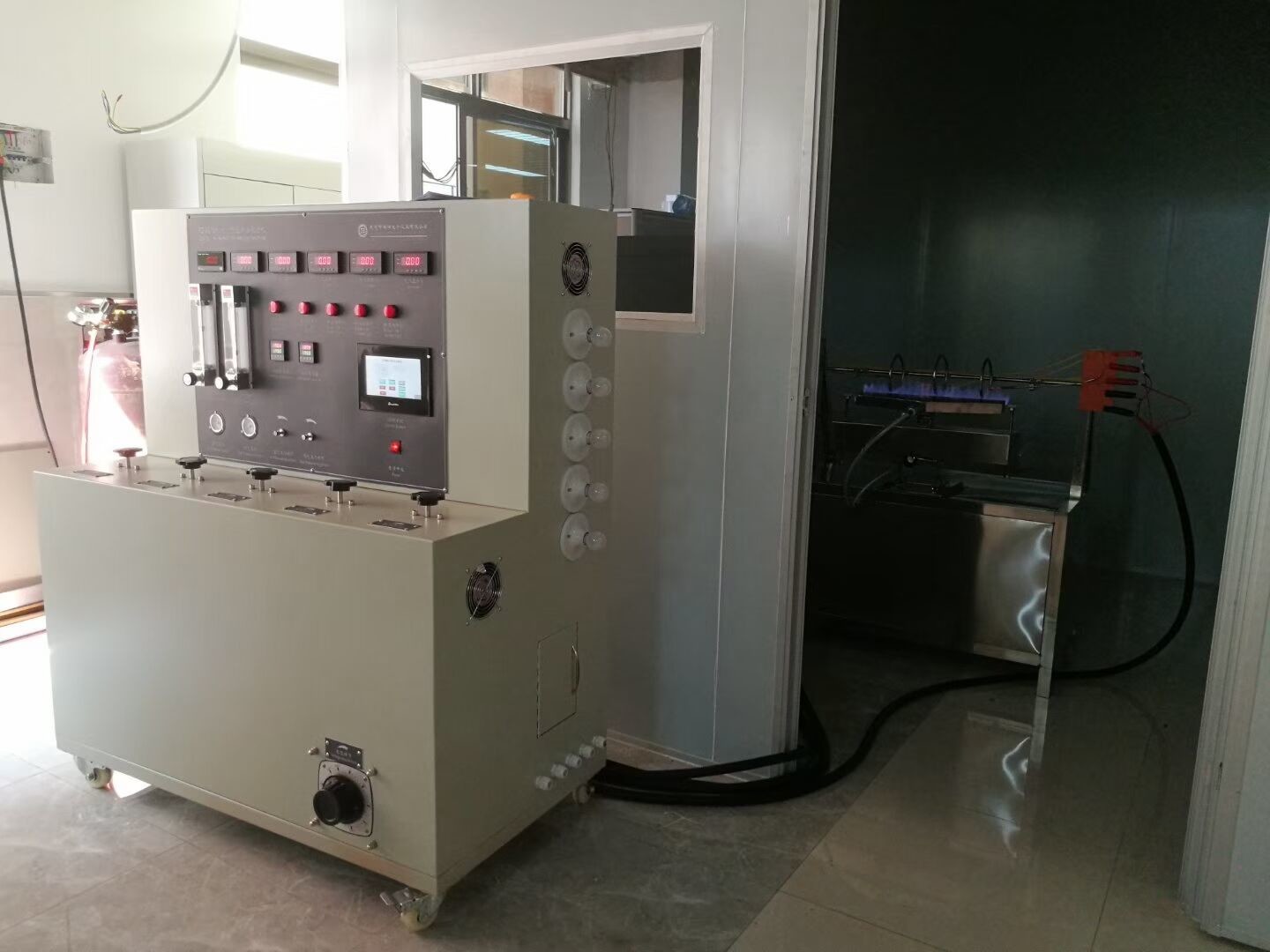

Máy kiểm tra cháy dây cáp và dây cáp được chia thành ba phần: hộp đốt, khung đốt và hộp điều khiển, tất cả đều có thể di chuyển riêng lẻ.Mỗi thiết bị được trang bị bánh xe ở phía dưới để di chuyển dễ dàng và vệ sinh. Một thiết bị được sử dụng cho các cáp và cáp đòi hỏi tính toàn vẹn của đường dây khi sử dụng một ngọn lửa với nhiệt độ không dưới 750 ° C (kiểm soát công suất nhiệt) cho thử nghiệm cháy riêng lẻ

Các thông số kỹ thuật của máy thử nghiệm cháy về tính toàn vẹn của cáp và đường dây cáp:

1Thiết kế của buồng đốt

Nó được cố định vào khoang sắt góc với một vật liệu phù hợp để tạo thành toàn bộ buồng đốt khối.

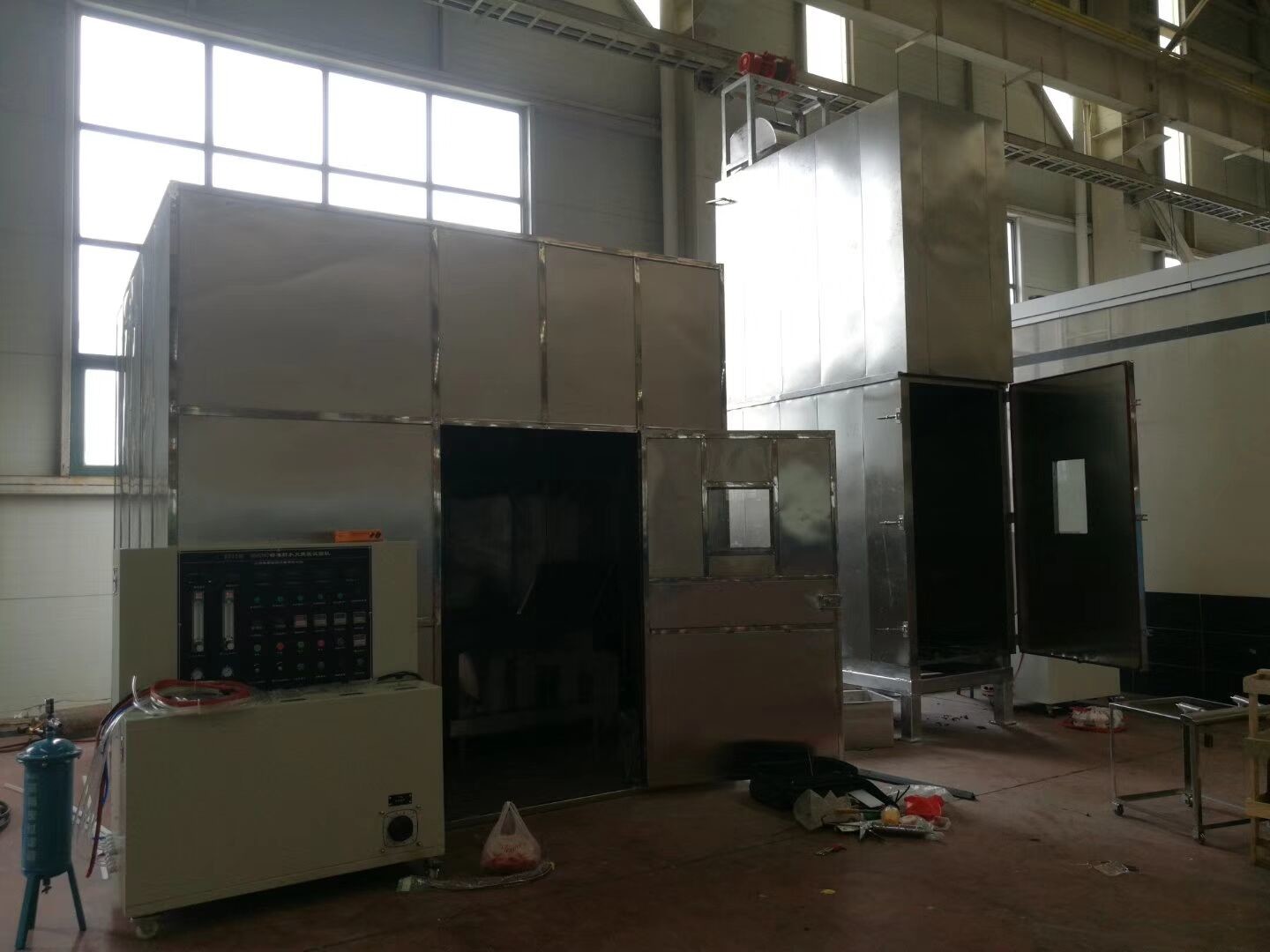

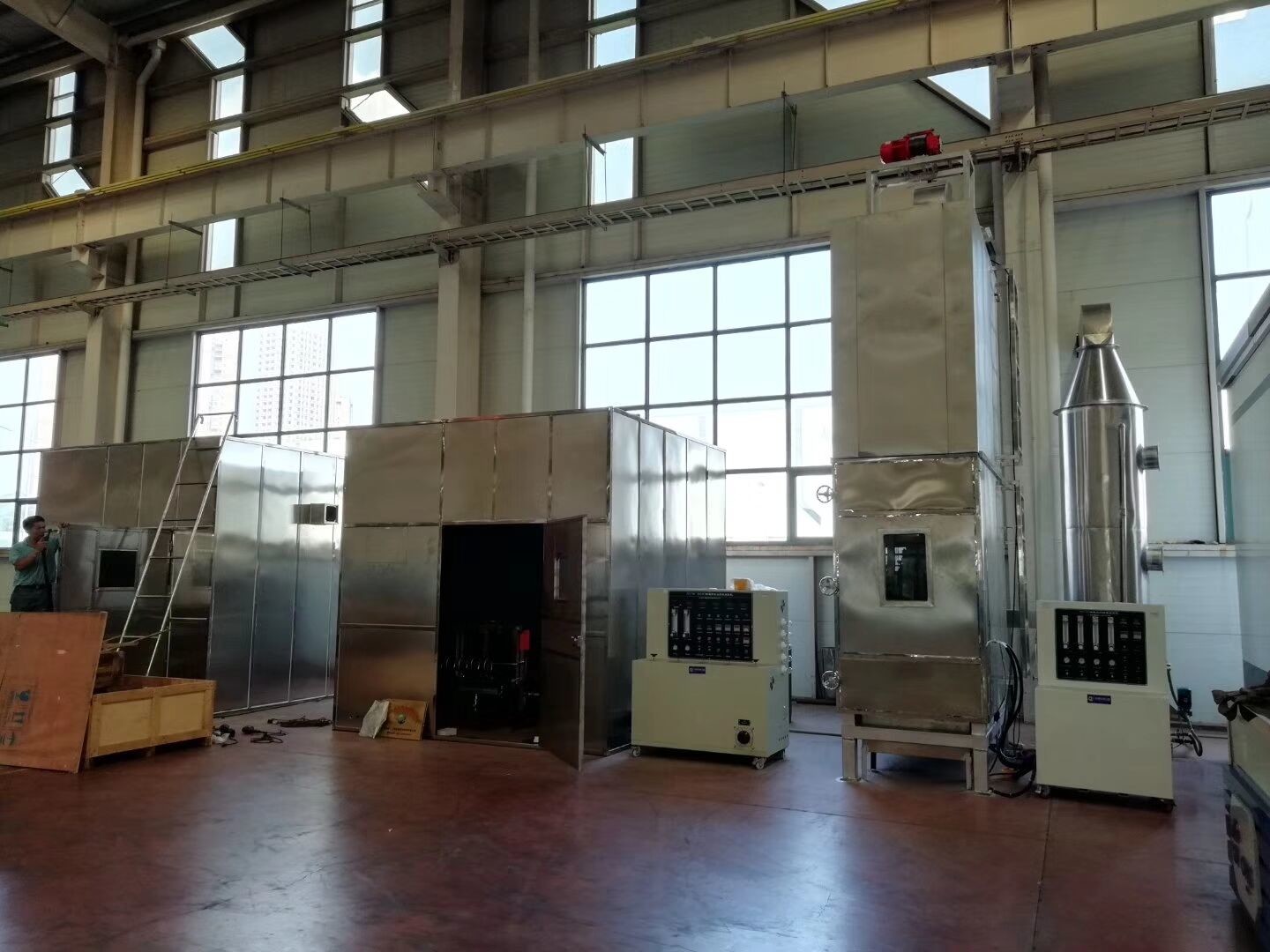

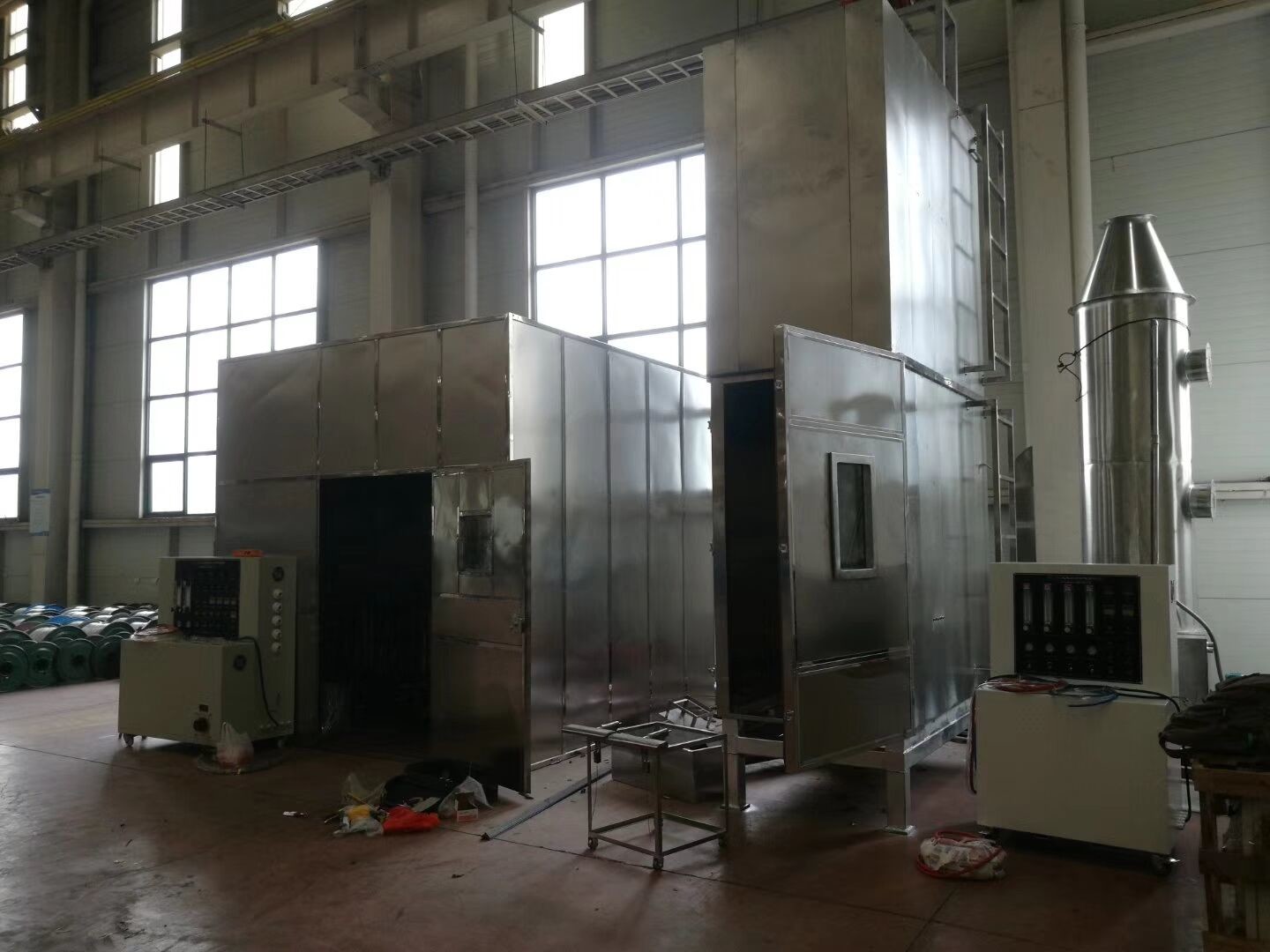

Phòng đốt: kích thước bên trong: 3M x 3M x 3M tổng cộng 27 mét khối.

Có thể là cấu trúc tường gạch hoặc cấu trúc tấm thép, được lựa chọn bởi khách hàng

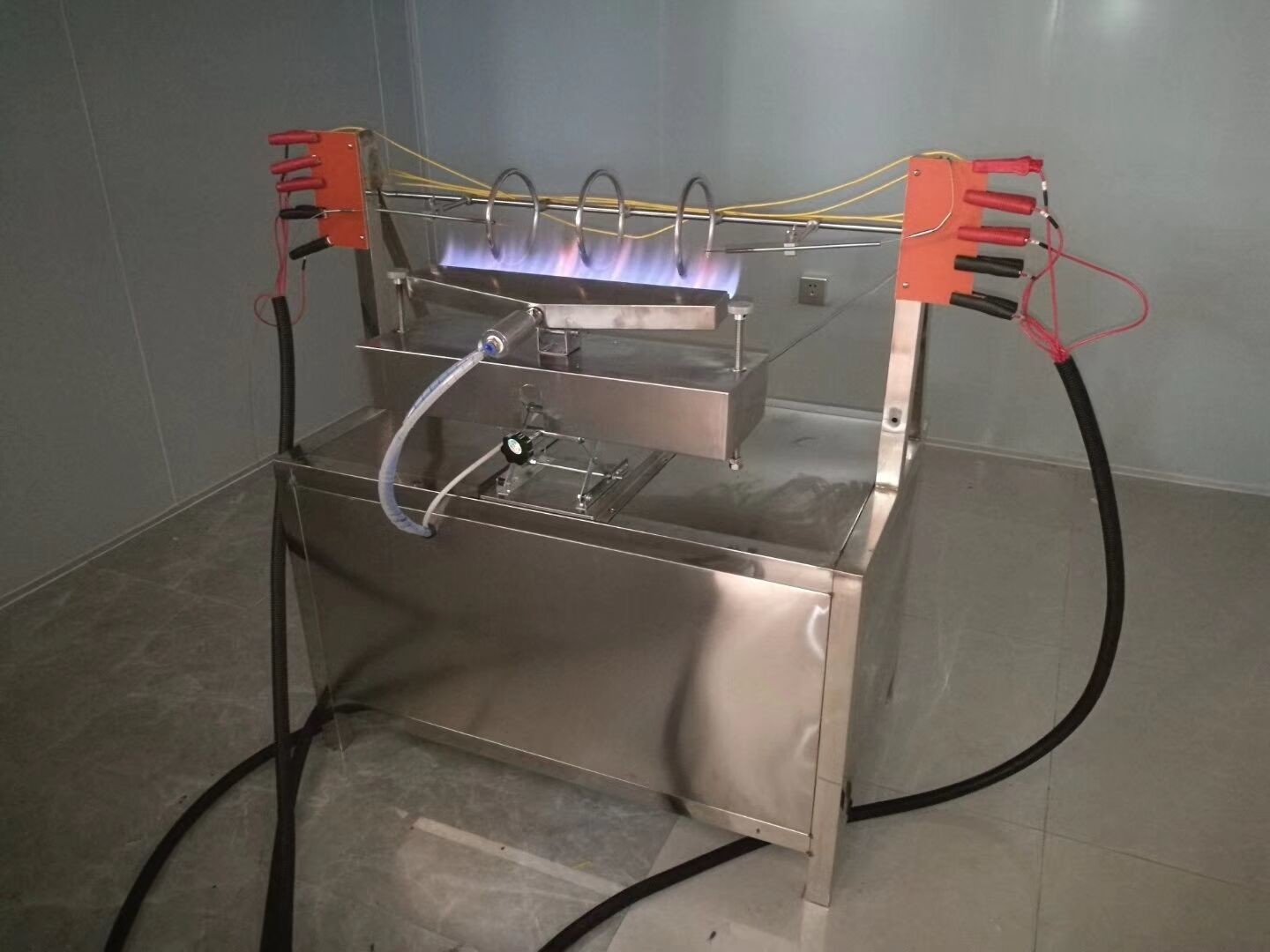

2. Người giữ mẫu: Mẫu bao gồm hai hoặc ba hỗ trợ vòng kim loại có đường kính bên trong khoảng 150 mm.

3Thiết bị đốt:

(1) Blowtorch: Một lò đốt khí propane với chiều dài danh nghĩa là 500 mm và chiều rộng 15 mm cho một vòi với máy trộn venturi.

(2) Máy đo lưu lượng: máy đo lưu lượng không khí: 80L/min, máy đo lưu lượng propane: 5L/min

(3) Thành phần của hệ thống điều khiển lò thổi: van điều chỉnh áp suất, thiết bị khởi động điện phi, thiết bị tắt lửa, nhiệt cặp điều khiển nhiệt độ,

Nguồn khí (được sở hữu bởi công ty của bạn), thiết bị thắp lửa, đường ống dẫn khí, máy đo lưu lượng, máy trộn venturi,

Blowtorch, van quả bóng, đường dẫn không khí, chai khí nén (thuộc của công ty bạn)

(4) Máy hẹn giờ: 0~99.99s/m/h có thể được đặt tùy ý

(5) Thiết bị thắp sáng: cho thắp sáng tự động

(6) Máy điều khiển nhiệt độ: bao gồm hai phần giám sát nhiệt độ,

Phạm vi nhiệt độ: 0 ~ 1000 °C có thể được thiết lập tùy ý.

4- Trọng lượng đường dây:

(1) Máy biến áp thử nghiệm: 3000VA ba (2) Điện áp thử nghiệm: AC1000V

(3) Điện thử: 3A

Những loại khác nhau củadây cáp?
Cáp được sử dụng chủ yếu để vận chuyển tín hiệu điện và viễn thông. Có nhiều loại cáp khác nhau, bao gồm cáp đôi xoắn, cáp đồng trục, cáp đa dẫn và cáp quang.Một cáp đôi xoắn có hai cáp xoắn xung quanh nhau và chủ yếu được sử dụng để vận chuyển tín hiệu.
