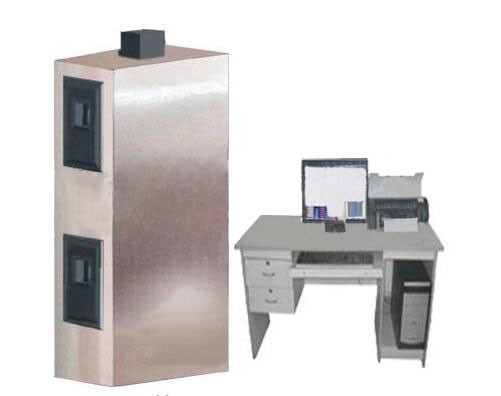

Cáp UL 1666 được lắp đặt thẳng đứng trong máy kiểm tra cháy trục
Tiêu chuẩn kiểm tra
UL1666,ANSI / ASTM D 5207 & UL 1581, ANSI / ASTM D 5025
UL1666 << Kiểm tra chiều cao truyền ngọn lửa của cáp điện và cáp quang được lắp đặt thẳng đứng trong trục >>
Thông số
1. Đồng hồ đo áp suất kiểu chữ U: đo áp suất buồng đo duy trì ở 0-12PA;
2. Ẩm kế: đo nhiệt độ và độ ẩm buồng đo;
3. Kết cấu của buồng: kết cấu tổng thể của tường bê tông bằng gạch, lớp thứ nhất là 1,22M, lớp thứ hai là 3,66M, trên cùng là 2,24M.Kích thước bên ngoài: cao 7.12M rộng x rộng x cao x2.5M;
4. Cấu trúc tường là mật độ bê tông là 106lb / ft3 (1698kd / m3), hệ số dẫn nhiệt (k) ở mức 21,1 ℃ cho 0,38Btu (0,055W / mk);
5. Lớp thứ nhất và thứ hai bằng trọng lượng thông thường dày 203mm của thành phần xi măng. Mái nhà được làm bằng tường để đảm bảo độ kín của nó;
6. Lỗ đo ở lớp thứ hai phải ở trên lỗ thẳng đứng của lỗ đo lớp thứ nhất (305mm x 610mm), mỗi lỗ sau hộp 203mm và cách cạnh hộp 102mm.
Thiết bị đánh lửa
1. Một ống thép 1/2 inch, một cút ống 1/2 inch và một đĩa phân tán đánh lửa bằng thép được lắp đặt và đồng hồ đo lưu lượng propan được lắp đặt tại nơi khí được bơm vào.
2. Quạt: Lắp quạt hút và máy đo gió ở đầu ra của hộp thử nghiệm.
3. Nguồn đốt: Khí cung cấp cho bộ đốt phải là propan cấp CP và nhiệt lượng trên mỗi foot khối là 2500 Btu.
4. Quạt hút và ống dẫn: Ống dẫn bằng thép được lắp ở tâm của đỉnh hộp thử.Quạt thông gió được nối với đường ống vận chuyển.
6. Dụng cụ kiểm tra nhiệt độ và lưu lượng: Tám cặp nhiệt điện vỏ niken loại 28 đặc biệt được đặt trong bể thứ hai, một cặp nhiệt điện được đặt trong bể thứ nhất và một cặp nhiệt điện vỏ bọc niken loại 28 đặc biệt được đặt ở tầng một.Tâm của trần nhà kéo dài 1 ± 1/16 (25,4 ± 1,6 mm) vuông góc với trần và cặp nhiệt điện được thử nghiệm trước khi xác định nhiệt độ buồng thử nghiệm.
7. Đầu dò tốc độ gió hai chiều được đặt tại tâm ngang và dọc của rãnh thứ nhất, và đầu dò đo tốc độ được kết nối với áp kế điện tử để lấy chênh lệch áp suất.
8. Công cụ thu thập dữ liệu: PLC và máy tính được sử dụng.Hệ thống thu thập dữ liệu kỹ thuật số thu thập và ghi lại vận tốc không khí tại lỗ vào và nhiệt độ của cặp nhiệt điện của lỗ lớp thứ hai sau mỗi 5 giây và hiển thị đường cong.
Các loại khác nhau củadây cáp?
Cáp được sử dụng chủ yếu để mang tín hiệu điện và viễn thông.Có nhiều loại cáp khác nhau, bao gồm cáp xoắn đôi, cáp đồng trục, cáp nhiều ruột và cáp quang.Cáp xoắn đôi có hai cáp xoắn xung quanh nhau và chủ yếu được sử dụng để truyền tín hiệu.
