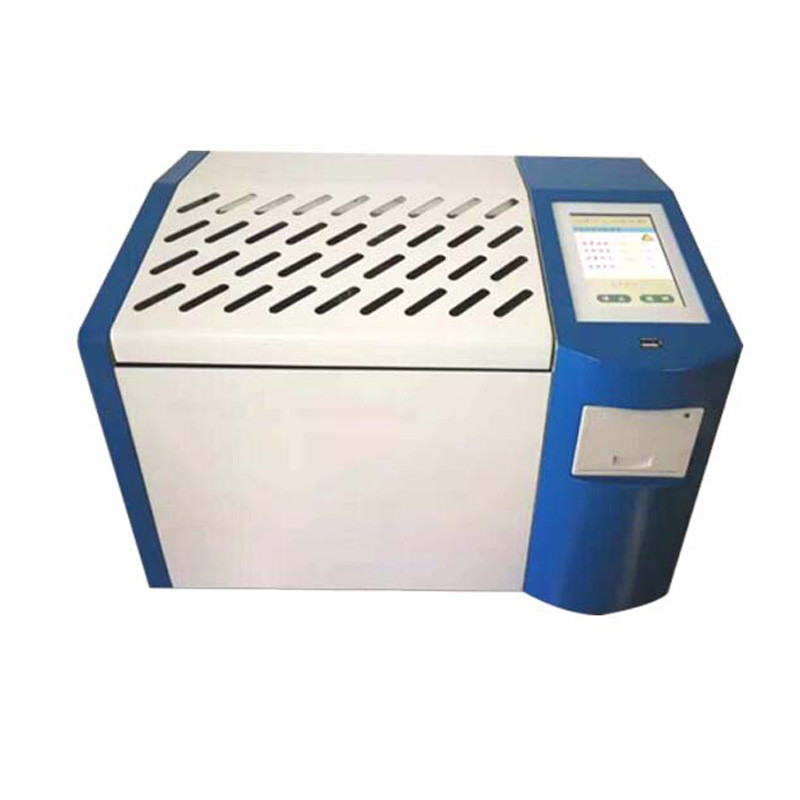

IEC 60247 Thiết bị kiểm tra mất điện và điện trở của dầu cách điện

Lời giới thiệuMáy kiểm tra mất điện và kháng điện dầu cách nhiệt

Máy kiểm tra mất điện và kháng điện dầu cách điện được thiết kế và sản xuất theo GB/T5654-2007/IEC 60247 "Đánh giá điện dung tương đối,Nguyên nhân mất điện áp và điện trở DC của vật liệu cách điện lỏng". Sử dụng để đo tỷ lệ mất điện và điện trở DC của dầu cách điện và các phương tiện cách điện lỏng khác.Tích hợp nội bộ các thành phần chính như cốc dầu mất điện tử, bộ điều khiển nhiệt độ, cảm biến nhiệt độ, cầu thử mất điện bao trùm, nguồn điện thử nghiệm AC, tụ điện tiêu chuẩn, đồng hồ điện trở cao, nguồn điện áp cao DC, vvCông cụ sử dụng tất cả các công nghệ kỹ thuật số, tất cả các phép đo tự động thông minh, được trang bị màn hình LCD màu lớn, menu tiếng Trung đầy đủ, mỗi bước có nhắc tiếng Trung, kết quả thử nghiệm có thể được tự động lưu trữ và in ra,người vận hành không cần đào tạo chuyên môn có thể có kỹ năng sử dụng.

Đặc điểm

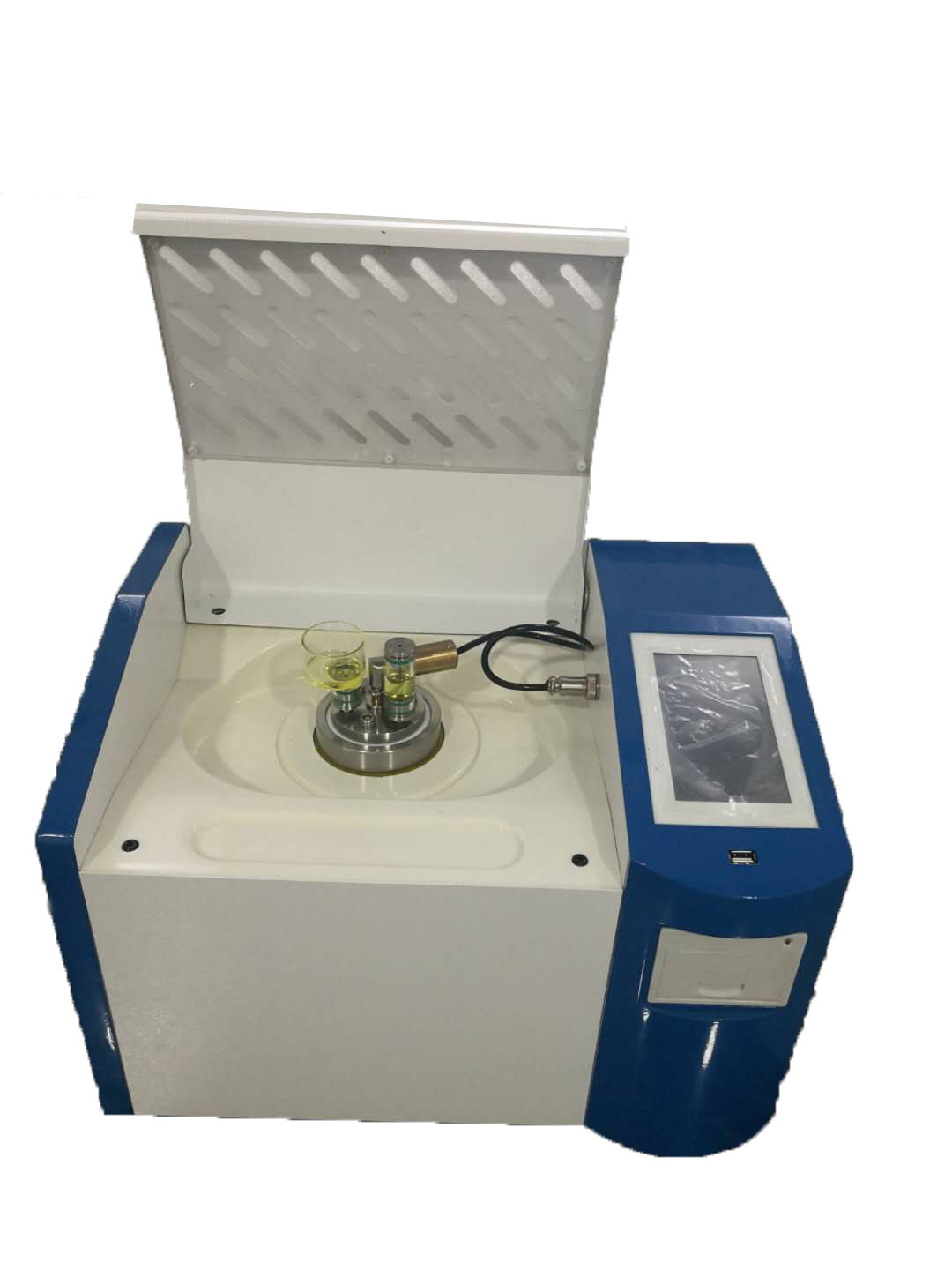

(1) Cốc dầu áp dụng cấu trúc ba điện cực phù hợp với tiêu chuẩn quốc gia GB/T5654-20077/IEC 60247, với khoảng cách giữa các cực là 2mm,có thể loại bỏ ảnh hưởng của dung lượng lạc và rò rỉ tiêu chảy đối với kết quả thử nghiệm mất điện dielectric.
(2) Thiết bị sử dụng phương pháp sưởi ấm cảm ứng tần số trung bình và thuật toán điều khiển nhiệt độ PID. Phương pháp sưởi ấm có lợi thế không tiếp xúc giữa cốc dầu và cơ thể sưởi ấm,sưởi ấm đồng đều, tốc độ nhanh và điều khiển thuận tiện, do đó nhiệt độ được kiểm soát chặt chẽ trong phạm vi lỗi nhiệt độ được đặt trước.
(3) Bộ tụ điện tiêu chuẩn bên trong là bộ tụ điện cực ba chất chứa khí SF6, mất điện và công suất của bộ tụ điện không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường,để tính chính xác của thiết bị vẫn được đảm bảo sau một thời gian sử dụng dài.
(4) Nguồn cung cấp điện thử nghiệm AC áp dụng phương pháp chuyển đổi AC-DC-AC, tránh hiệu quả ảnh hưởng của điện áp tiện ích và biến động tần số đối với độ chính xác của thử nghiệm điện môi,ngay cả khi máy phát điện tạo ra điện, thiết bị cũng có thể hoạt động chính xác.
(5) Chức năng bảo vệ hoàn hảo. Khi có điện áp quá cao, điện áp quá cao, mạch ngắn điện áp cao, thiết bị có thể nhanh chóng cắt điện áp cao và phát ra một thông báo cảnh báo.Khi cảm biến nhiệt độ bị hỏng hoặc không được kết nối, một thông báo cảnh báo được phát hành.
Trong lò sưởi ấm cảm ứng tần số trung bình có một dây chuyền giới hạn nhiệt độ. Khi nhiệt độ vượt quá 120 độ, dây chuyền được giải phóng và làm nóng dừng lại.
(6) Dễ dàng thiết lập các tham số thử nghiệm.
500 ~ 2200V, phạm vi thiết lập điện áp DC 300 ~ 500V.
(7) Việc sử dụng màn hình lớn màn hình LCD, với đèn nền, màn hình hiển thị rõ ràng. giao diện máy-người thân thiện, chỉ cần làm theo các lệnh menu Trung Quốc, lệnh đầu vào,Thiết bị có thể tự động thực hiện thử nghiệmVà tự động lưu trữ và in kết quả xét nghiệm.
(8) Đồng hồ thời gian thực, ngày thử và thời gian có thể được lưu, hiển thị và in với kết quả thử nghiệm.
(9) Chức năng hiệu chuẩn cốc điện cực trống.Đo công suất điện và nhân vật mất điện tử của cốc điện cực trống để đánh giá tình trạng làm sạch và lắp ráp của cốc điện cực trốngDữ liệu hiệu chuẩn được lưu tự động để tạo điều kiện tính toán chính xác dung lượng tương đối và điện trở DC.

Các thông số kỹ thuật
