IEC 60247 Thiết bị kiểm tra mất điện và điện trở của dầu cách điện

Lời giới thiệuMáy kiểm tra mất điện và kháng điện dầu cách nhiệt

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsNó hoàn toàn phù hợp với tiêu chuẩn quốc gia GB / T 5654-2007 và tiêu chuẩn điện DL / T421.
Tiêu chuẩn năng lượng DL / T421; sự tích hợp nội bộ của cốc dầu mất điện điện, bộ điều khiển nhiệt độ, cảm biến nhiệt độ, cầu thử mất điện điện, nguồn điện thử AC, tụ tiêu chuẩn,Máy kiểm tra kháng cao, vv
nguồn điện thử nghiệm, tụ điện tiêu chuẩn, đồng hồ điện trở cao, nguồn điện áp cao DC và các thành phần chính khác.
Phần sưởi ấm áp dụng phương pháp sưởi ấm cảm ứng tần số cao tiên tiến nhất, có lợi thế không tiếp xúc giữa cốc dầu và thân máy sưởi ấm, sưởi ấm đồng đều,tốc độ nhanh và điều khiển thuận tiện.
thuận tiện và các lợi thế khác. nguồn cung cấp điện thử nghiệm AC áp dụng phương pháp chuyển đổi AC-DC-AC, hiệu quả tránh sự biến động của điện áp tiện ích và tần số trên dielectric
Ngay cả khi máy phát điện đang sản xuất điện, các thiết bị cũng có thể hoạt động chính xác.
Căng suất ba cực chứa khí, sự mất điện và công suất của chất điện của chất điện không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường,đảm bảo độ chính xác nhất quán của thiết bị sau một thời gian sử dụng dài.
Điều này đảm bảo rằng độ chính xác của dụng cụ vẫn ổn định sau một thời gian sử dụng dài.

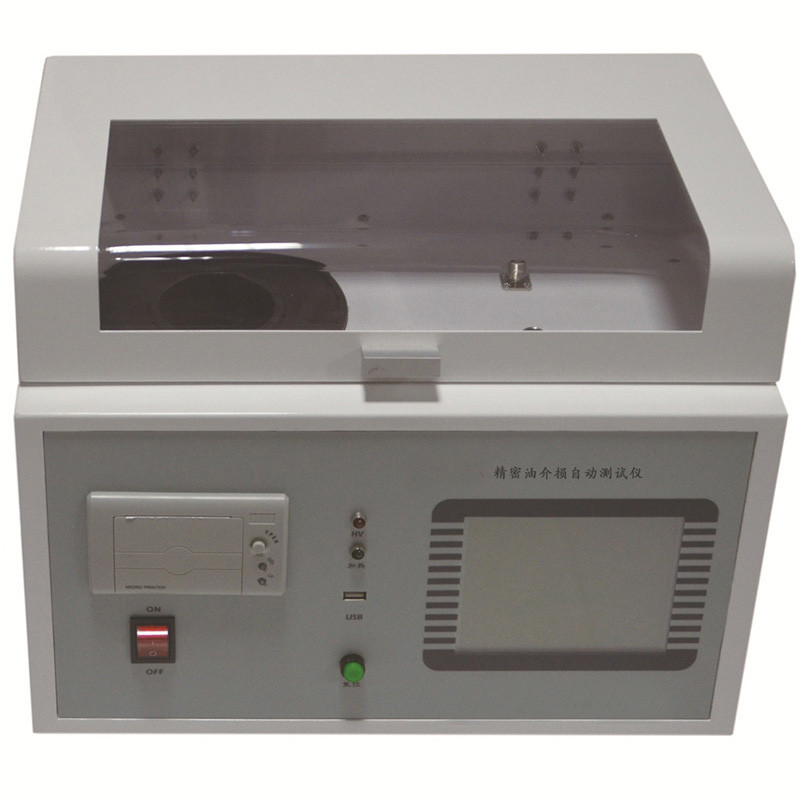

Thiết bị được trang bị màn hình lớn (320 × 240) với màn hình cảm ứng, và công nghệ kỹ thuật số nội bộ, tất cả các phép đo tự động thông minh và nhiều chế độ đo.
(320 × 240) màn hình cảm ứng, trình đơn tiếng Trung đầy đủ, mỗi bước có nhắc tiếng Trung, kết quả thử nghiệm có thể in ra.
Người vận hành không cần đào tạo chuyên nghiệp để có thể sử dụng nó một cách khéo léo.

Đặc điểm

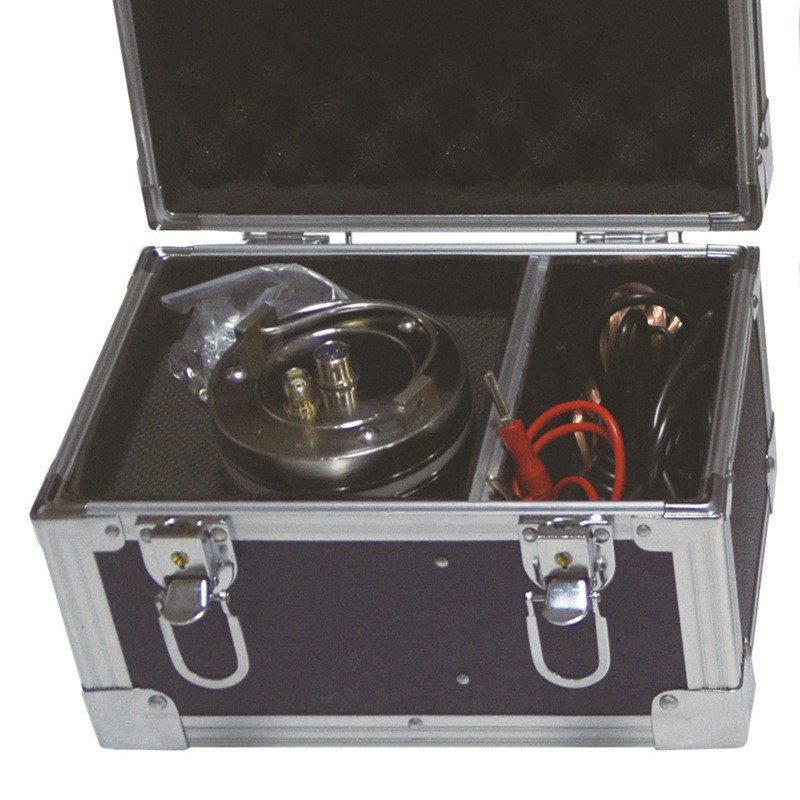

(1) Cốc dầu áp dụng cấu trúc ba điện cực phù hợp với tiêu chuẩn quốc gia GB/T5654-20077/IEC 60247, với khoảng cách giữa các cực là 2mm,có thể loại bỏ ảnh hưởng của dung lượng lạc và rò rỉ tiêu chảy đối với kết quả thử nghiệm mất điện dielectric.
(2) Thiết bị sử dụng phương pháp sưởi ấm cảm ứng tần số trung bình và thuật toán điều khiển nhiệt độ PID. Phương pháp sưởi ấm có lợi thế không tiếp xúc giữa cốc dầu và cơ thể sưởi ấm,sưởi ấm đồng đều, tốc độ nhanh và điều khiển thuận tiện, do đó nhiệt độ được kiểm soát chặt chẽ trong phạm vi lỗi nhiệt độ được đặt trước.
(3) Bộ tụ điện tiêu chuẩn bên trong là bộ tụ điện cực ba chất chứa khí SF6, mất điện và công suất của bộ tụ điện không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường,để tính chính xác của thiết bị vẫn được đảm bảo sau một thời gian sử dụng dài.
(4) Nguồn cung cấp điện thử nghiệm AC áp dụng phương pháp chuyển đổi AC-DC-AC, tránh hiệu quả ảnh hưởng của điện áp tiện ích và biến động tần số đối với độ chính xác của thử nghiệm điện môi,ngay cả khi máy phát điện tạo ra điện, thiết bị cũng có thể hoạt động chính xác.
(5) Chức năng bảo vệ hoàn hảo. Khi có điện áp quá cao, điện áp quá cao, mạch ngắn điện áp cao, thiết bị có thể nhanh chóng cắt điện áp cao và phát ra một thông báo cảnh báo.Khi cảm biến nhiệt độ bị hỏng hoặc không được kết nối, một thông báo cảnh báo được phát hành.
Trong lò sưởi ấm cảm ứng tần số trung bình có một dây chuyền giới hạn nhiệt độ. Khi nhiệt độ vượt quá 120 độ, dây chuyền được giải phóng và làm nóng dừng lại.
(6) Dễ dàng thiết lập các tham số thử nghiệm.
500 ~ 2200V, phạm vi thiết lập điện áp DC 300 ~ 500V.
(7) Việc sử dụng màn hình lớn màn hình LCD, với đèn nền, màn hình hiển thị rõ ràng. giao diện máy-người thân thiện, chỉ cần làm theo các lệnh menu Trung Quốc, lệnh đầu vào,Thiết bị có thể tự động thực hiện thử nghiệmVà tự động lưu trữ và in kết quả xét nghiệm.
(8) Đồng hồ thời gian thực, ngày thử và thời gian có thể được lưu, hiển thị và in với kết quả thử nghiệm.
(9) Chức năng hiệu chuẩn cốc điện cực trống.Đo công suất điện và nhân vật mất điện tử của cốc điện cực trống để đánh giá tình trạng làm sạch và lắp ráp của cốc điện cực trốngDữ liệu hiệu chuẩn được lưu tự động để tạo điều kiện tính toán chính xác dung lượng tương đối và điện trở DC.

Các thông số kỹ thuật

he các thông số kỹ thuật chính của cốc dầu

(1) Khoảng cách giữa áp suất cao và áp suất thấp 2mm
(2) Khả năng điện trong cốc trống 60±2PF
(3) Điện áp thử nghiệm tối đa tần số công nghiệp 2000V
(4) Mất điện đệm trong cốc trống tgδ < 1 × 10-4
(5) Khả năng chứa chất lỏng khoảng 40ml
(6) Vật liệu điện cực thép không gỉ
(7) Khối lượng 70mm ((D) × 120mm ((H)
