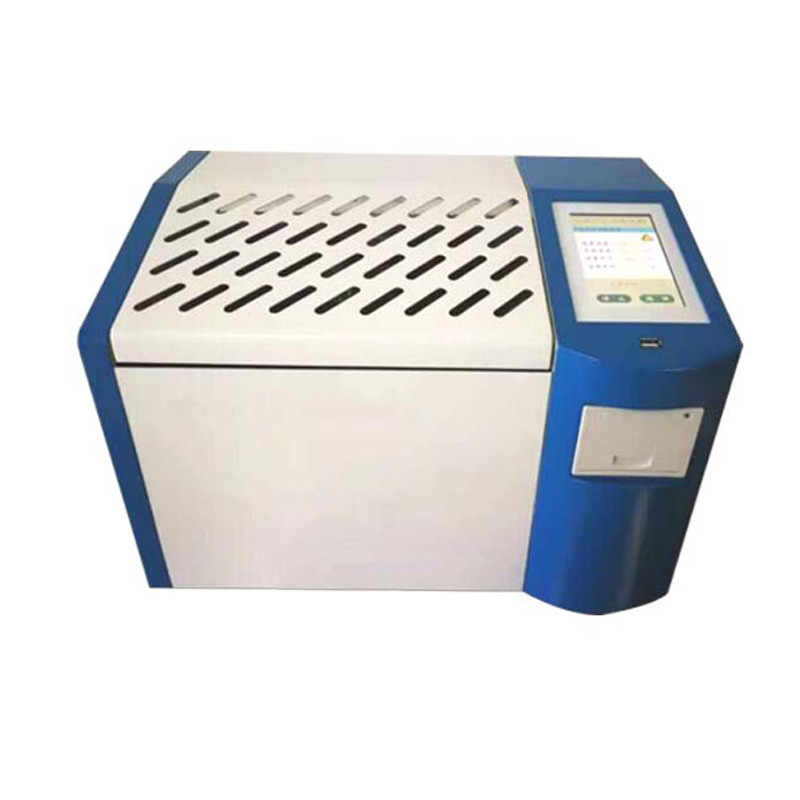

IEC 60247 Thiết bị kiểm tra mất điện và điện trở của dầu cách điện

Lời giới thiệuMáy kiểm tra mất điện và kháng điện dầu cách nhiệt

The automatic oil dielectric loss and volume resistivity tester conforms to GB/T5654 standard and is used to determine the dielectric loss factor and volume resistivity of insulating materials that are liquid at the test temperature.
Nó được sử dụng để xác định yếu tố mất điện và điện trở khối lượng của vật liệu cách điện ở dạng lỏng ở nhiệt độ thử nghiệm, bao gồm các chất lỏng cách điện như biến áp,cáp và thiết bị điện khácCó thể được sử dụng rộng rãi trong
Năng lượng điện, dầu mỏ, ngành công nghiệp hóa học, kiểm tra hàng hóa và nghiên cứu khoa học và các bộ phận khác.

Đặc điểm

1, sử dụng sưởi ấm cảm ứng tần số trung bình, sưởi ấm nhiệt độ phòng để điều chỉnh nhiệt độ (90 °C)
Và đo nhiệt độ không đổi tự động chỉ 15 phút
2, đo mất điện lọc dầu và điện trở khối lượng cùng một lúc hoặc chọn một
3, áp dụng màn hình lớn màn hình LCD, chỉ cần làm theo menu Trung Quốc
prompt, nhập lệnh, thiết bị có thể hoạt động tự động
4, Với chức năng liên lạc, có thể cấu hình máy tính để theo dõi thời gian thực.
Quan sát động của giá trị mất điện bao trùm dầu với thay đổi nhiệt độ dầu và được mô tả dưới dạng biểu đồ
5, Hiển thị tự động kết quả đo lường và in và lưu dữ liệu
6, Với bảo vệ quá điện áp, quá điện hiện tại, mạch ngắn và điện áp cao
chỉ ra, cũng có chức năng báo động nhanh

Các thông số kỹ thuật

Điện áp đo kháng thể khối lượng: DC500V±10%
- Phạm vi kháng thể khối lượng: 2,5 × 10 6 ¢ 2 ¢ 10 13Ω.m
- Độ chính xác: cao hơn ± 10%
- Phạm vi đo kháng cự: 2M2TΩ
- Phạm vi đo phân tán: 0,00001 ¢ 1
- Độ phân giải của giá trị mất điện: 0.00001
- Phạm vi đo dung lượng: 10.0pF 200.0pF
- Phân giải của giá trị điện dung: 0.01pF
- Capacitance cốc trống: 60±5pF
- Độ chính xác đo giá trị phân tán: ± (1% giá trị đọc + 0,02%)
- Độ chính xác đo giá trị điện dung: ± (1% giá trị đọc + 1pF)
- Nguồn điện làm việc: AC220V±10%, 50Hz
- Phạm vi nhiệt độ đo và kiểm soát: nhiệt độ phòng ~ 119,9 °C
- Độ ổn định nhiệt độ đo và kiểm soát: ± 0.5
- Độ ẩm tương đối: ≤85%
- Điện áp đo phân tán: 1,5kV, 2,0kV, 2,5kV (công thường)
(2.0kV) (kết nối tích cực) - Nhiệt độ xung quanh: -5°C
- Kích thước: 480mm × 400mm × 420mm
- Trọng lượng: 25,7kg
