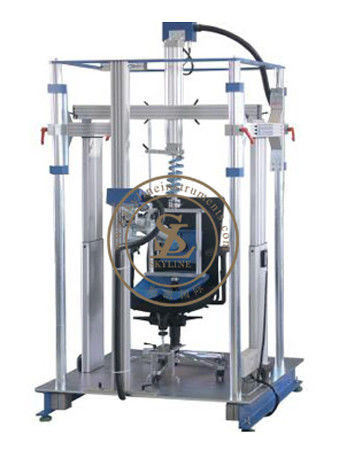

BIFMA 5.1 Thiết bị thử nghiệm đồ nội thất Máy thử nghiệm độ bền của lưng

BIFMA 5.1 Thiết bị thử nghiệm đồ nội thất Máy thử nghiệm độ bền của lưng

Máy này là để đánh giá khả năng của ghế để chịu được căng thẳng mệt mỏi và mòn gây ra bởi lực phía sau trên lưng của ghế.

Các thông số kỹ thuật

i.kiểm tra tĩnh / độ bền của ghế và lưng,

ii.kiểm tra tĩnh cạnh phía trước của ghế

iii.kiểm tra tĩnh dựa trên tay lên và xuống,

Xét nghiệm tĩnh bên cánh tay

v.bước trước/bước bên thử nghiệm tĩnh

vi.kiểm tra va chạm ngược

vii.kiểm tra va chạm ghế

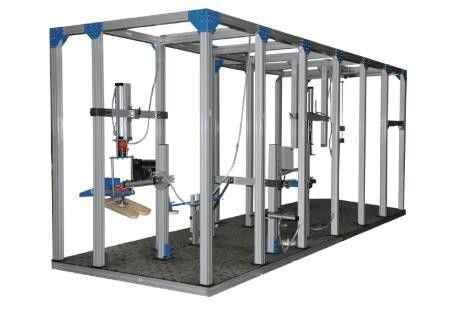

1Máy khung Ukuran: 2700 × 1990 × 2300mm, nhôm ép

2. Bekalankuasa: một pha, AC220V

3. Mempunyai6steenujianiaitu:

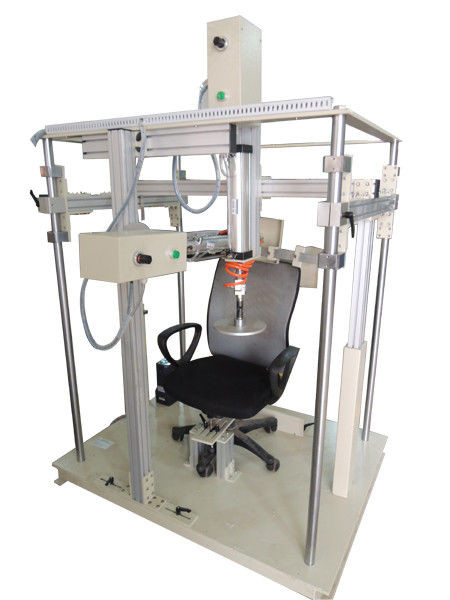

I. Máy kiểm tra tĩnh của ghế và lưng / độ bền và cạnh phía trước của ghế

a. xi lanh khí nén với dung lượng tế bào tải 1000N (phẳng) & 2000N (chẳng)

b. 1 xi lanh ngang & 1 xi lanh dọc

c. Cơ chế - một tải thẳng đứng được chỉ định được áp dụng đầu tiên vào ghế và tải được duy trì khi tải ngang được áp dụng. Lực phải được duy trì trong 10 ± 2s hoặc 2 ± 1 s ((được điều chỉnh).Điều này tạo thành trên chu kỳ.

d. Định hướng tải (90° đối với lưng ghế)

e. Độ cao điều chỉnh

f. Bàn tải - gắn vào xi lanh và có thể quay tự do

- Bàn nạp ghế - gắn với xi lanh dọc (xem phụ kiện)

- Bàn tải phía sau - gắn vào xi lanh ngang (xem phụ kiện)

Electronic predetermined counter (EPC) - bộ đếm 6 chữ số để đánh xi lanh lên đến 200.000 chu kỳ

Không khí nén: ±6kg/m2

i. Chương trình PLC & mã bảo mật có sẵn

j. Đơn pha AC 220V

k. Tốc độ: có thể điều chỉnh (10-20 chu kỳ/phút)

II. Thử nghiệm tĩnh dựa tay lên và xuống

a. Bao gồm 2 xi lanh. Cả hai xi lanh đều có thể được đặt ở:

- Vị trí thẳng đứng với khoảng cách ngang điều chỉnh ((lên đến 1m) - để áp dụng lực dốc thẳng đứng ((lên đến 900 N) trên yên tay và nâng ghế ra khỏi nền tảng.

b. Độ cao có thể điều chỉnh lên đến 1m.

c. Đệm tải được gắn vào xi lanh: có thể tháo ra, đường kính 100 mm, độ dày 50 mm, bán kính 12 mm, cạnh tròn và bề mặt phẳng.

d. 3 chế độ hoạt động:

- Chế độ 1: chỉ vận hành xi lanh thứ nhất (đối với ghế có một bên hỗ trợ tay)

- Chế độ 2: chỉ vận hành xi lanh thứ 2 (đối với ghế có một bên hỗ trợ tay)

- chế độ 3: vận hành cả hai xi lanh cùng một lúc

e. Chu kỳ cần thiết: 10 lần

lực được duy trì trong 10 ± 2 s.

III. Thử nghiệm tải tĩnh bên tay

a. Bao gồm một xi lanh ngang có hai đệm tải (100mm đường kính) được cố định theo hướng đối diện (xem phụ kiện).

b. Các xi lanh được cố định trên cột dọc và độ cao điều chỉnh (500-1000mm)

c. Bộ phận xi lanh và bệ tải có thể được đặt giữa 2 chỗ dựa cánh tay (khoảng cách tối thiểu 400mm) để lực bên (tối đa 900N) có thể được áp dụng cho chỗ dựa cánh tay đồng thời thông qua bệ tải.

g. Chu kỳ cần thiết: 10 lần

h. Lực được duy trì trong 10 ± 2 s.

IV. Thử nghiệm tĩnh chân về phía trước/bên

a. Bao gồm 1 xi lanh có thể được đặt ở vị trí ngang và dọc.

b. Ống tải: công suất 1000N

c. Độ cao có thể điều chỉnh lên đến 1m

d. Bàn tải gắn vào xi lanh: đường kính 100mm, độ dày 50mm, bán kính 12mm, cạnh tròn và bề mặt phẳng.

e. Áp dụng lực: 10 lần, duy trì trong 10±2s.

V. Máy thử va chạm lưng/cánh tay

a. búa đập

- treo và xoay búa lắc để rơi tự do

- Độ cao điều chỉnh (300-1000mm)

- Xây dựng - tham chiếu phụ kiện

b. Thang đo chiều cao

- đứng và di động

- tầm bắn: 1,5m

c. Khảm cao su

- Kích thước: 1,5 × 1,5 × 0,002m

- Độ cứng: (85±10) IRHD theo ISO 7619-2:2010, được kiểm tra bởi phòng thí nghiệm được công nhận

VI. Máy thử va chạm ghế

a. xi lanh khí nén

- để giữ, thả và nâng máy va chạm

- Chiều cao: Độ cao điều chỉnh lên đến 2m so với sàn nhà

- Tích vào vật đập và cho phép vật đập rơi tự do trên bề mặt thử nghiệm ở độ cao lên đến 300 mm (có thể điều chỉnh)

b. Động cơ tác động - thiết bị đính kèm dẫn

i. Xét nghiệm tĩnh/sức bền của ghế và lưng, (BS EN 1728:2012, Điều 6.4 và 6.17)

ii. Kiểm tra tĩnh cạnh trước của ghế (BS EN 1728):2012Điều 6.5)

iii.Xét nghiệm tĩnh dựa trên tay lên và xuống, (BS EN 1728:2012, Điều 6.11&6.13)

iv.Xét nghiệm tĩnh bên cánh tay (BS EN 1728:2012Điều 6.10)

v.Thử nghiệm tĩnh chân về phía trước/bên (BS EN 1728:2012, Điều 6.15&6.16)

vi.Xét nghiệm va chạm ngược (BS EN 1728:2012Điều 6.25)

vii.Xét nghiệm va chạm ghế (BS EN 1728:2012(Điều 6.24)

a. Độ dày nút 12mm

b. Máy thử bên tay di động - cho nhiều chỗ ngồi

- xi lanh bổ sung được gắn với bệ tải đường kính 100 mm và 1 bệ tải tách biệt 100 mm

- Cả hai đệm tải phải được gắn vào thanh thép (chiều dài 2 m) theo hướng đối nghịch.

- Khoảng cách giữa 2 bệ tải có thể điều chỉnh dọc theo thanh.

- Việc áp dụng lực lên tay dựa không được cản trở bởi thanh.

c. Mempunyai I/O cổng trên bảng điều khiển bagikemudahanintegrasisistem.

d. Chương trình PLC mã bảo mật của kodbeserta được sửa đổi

Thông số kỹ thuật

Tiêu chuẩn kiểm tra

• ANSI/BIFMA X5.1-2011 10 Kiểm tra cơ chế nghiêng - Chu kỳlc
• ANSI/BIFMA X5.1-2011 15 Kiểm tra độ bền của lưng - Chu kỳ - Loại I
• ANSI/BIFMA X5.1-2011 16 Kiểm tra độ bền của lưng - Chu kỳ - Loại II và loại III
