BIFMA X5.1-2017 Thiết bị kiểm tra đồ nội thất - Máy kiểm tra ghế xoay

Máy kiểm tra ghế xoay

Ứng dụng

Xét nghiệm này áp dụng cho tất cả các loại ghế có ghế xoay.

Mục đích của thử nghiệm: Máy này được thiết kế để đánh giá khả năng của một chiếc ghế để chịu được căng thẳng và hao mòn gây ra bởi xoay lặp đi lặp lại.

Các thông số kỹ thuật

a) Bảng xếp nền tảng

- Có thể đặt theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ

- Phạm vi quay: 0-360°

- Chiều kính tối đa: 100mm

- Được vận hành bởi xi lanh khí nén hoạt động đôi

- Tốc độ quay có thể điều chỉnh từ 5 đến 15 chu kỳ/phút

b) Bảng đếm:

- Nguồn cung cấp điện: đơn pha AC 220V.1KW

- Nút tắt/đóng

-6 chữ số Số điện tử xác định trước (EPC)

• EPC sẽ ghi lại mỗi nhịp của xi lanh lên đến sáu chữ số
• Sẽ dừng lại các thử nghiệm hoạt động để các đường đập đặt trước
• EPC sẽ hiển thị số lần đập đạt được trong quá trình thử nghiệm
• EPC cũng có thể lưu trữ số lượng chu kỳ khi sự gián đoạn điện xảy ra và có thể hiển thị các bài đọc thực tế và tiếp tục đếm khi hoạt động tiếp tục.
• Các tín hiệu phải duy trì cho đến khi đếm được đặt lại.

c). Stopper- để ngăn chân ghế trượt.

Lưu ý:Một vòng quay 360 ° được tính là một chu kỳ.

i. Kiểm tra chu kỳ xoay (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, khoản 8)

II. Kiểm tra chu kỳ xoay (ANSI/BIFMA X5.9-2020, điều 19)

III.Xét nghiệm xoay và độ bền của bánh xe và nền ghế (BS EN 1728:2012Điều 7.11 và 7.13)

Thông số kỹ thuật
Theo tiêu chuẩn thử nghiệm: BIFMA X5.1-2002, thử nghiệm số 9
1Áp dụng: Xét nghiệm này áp dụng cho tất cả các loại ghế có ghế xoay.

Mục đích của thử nghiệm: Máy này được thiết kế để đánh giá khả năng của một chiếc ghế để chịu được căng thẳng và hao mòn gây ra bởi xoay lặp đi lặp lại.

Cơ chế máy

Tiêu chuẩn
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

Ghi chú Bác sĩ. BIFMA X5.1-2017 Chuyển động Kiểm tra

Bước thử ghế

• Ghế phải được giữ trên một bệ. Ghế hoặc bệ phải được giữ không thể xoay.
• Nếu ghế có thể điều chỉnh, hãy đặt nó ở vị trí ghế tối đa.
• Một tải 122 kg (270 lb) phải được đặt trên ghế để trung tâm trọng lực của tải là 51 đến 64 mm (2 đến 2,5 inch) phía trước đường trung tâm của trục quay như được hiển thị trong hình 1.
• Thiết bị xoay phải được điều chỉnh để xoay nhỏ hơn trong số các điều sau: phạm vi xoay có sẵn hoặc 360 độ ± 10 độ. Nếu phạm vi xoay có sẵn nhỏ hơn 360 độ,Chuyển động của máy thử phải được điều chỉnh để cơ chế xoay chạm nhưng không làm thay thế các thiết bị dừng.Chuyển động có thể là hai hướng hoặc một hướng.
• Đối với những chiếc ghế xoay 360 độ, một chu kỳ là một vòng quay hoàn chỉnh. Đối với những chiếc ghế xoay dưới 360 độ, một chu kỳ là xoay từ một điểm dừng đến điểm dừng khác.
• Ghế ngồi hoặc bệ phải quay trong 60.000 chu kỳ với tốc độ từ 5 đến 15 lần quay mỗi phút.
• Nếu chiều cao của ghế có thể điều chỉnh, hãy đặt chiều cao ở vị trí thấp nhất.
• Đối với tất cả các ghế, tiếp tục thử nghiệm thêm 60.000 chu kỳ để tổng cộng 120.000 chu kỳ.

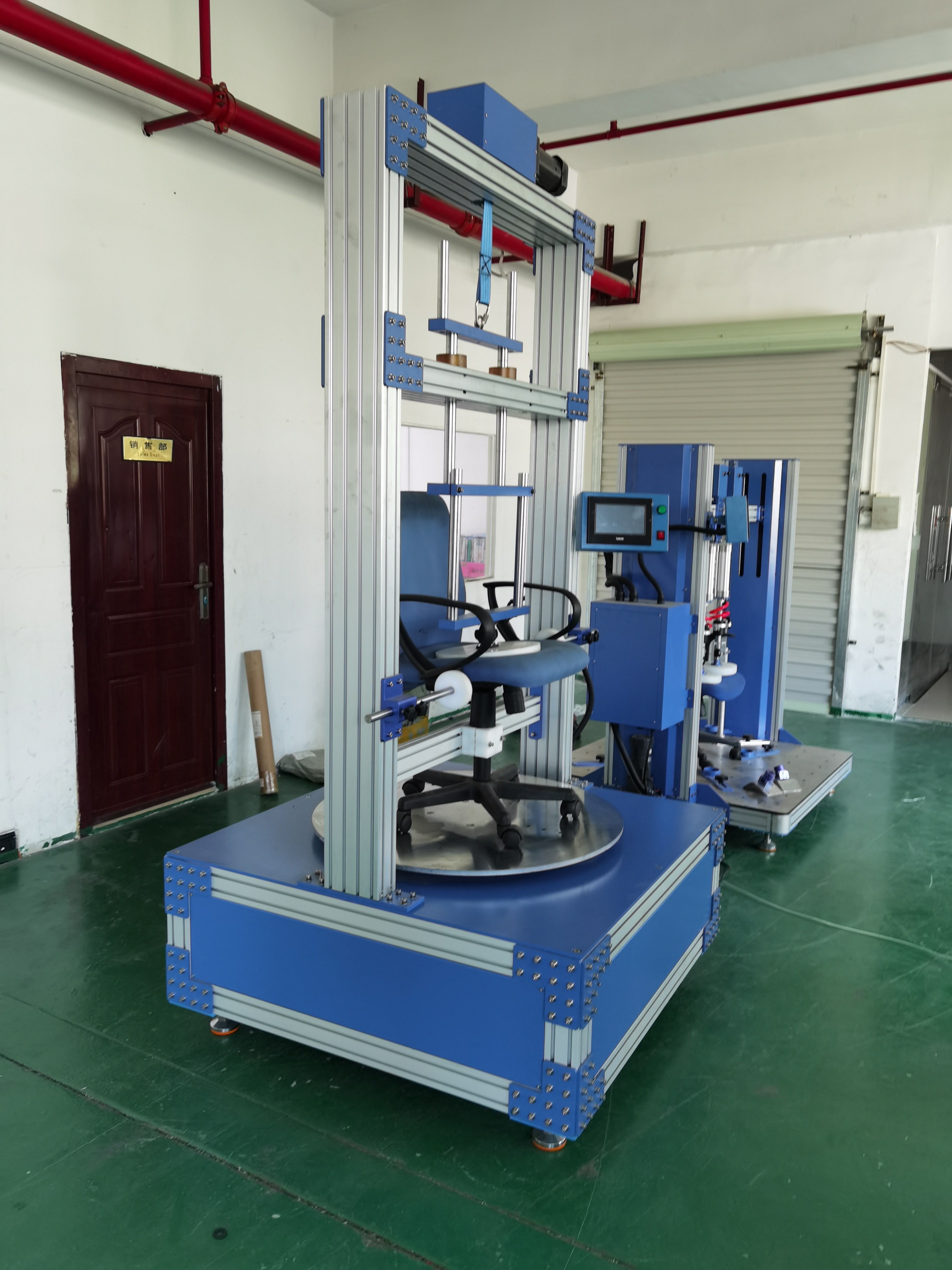

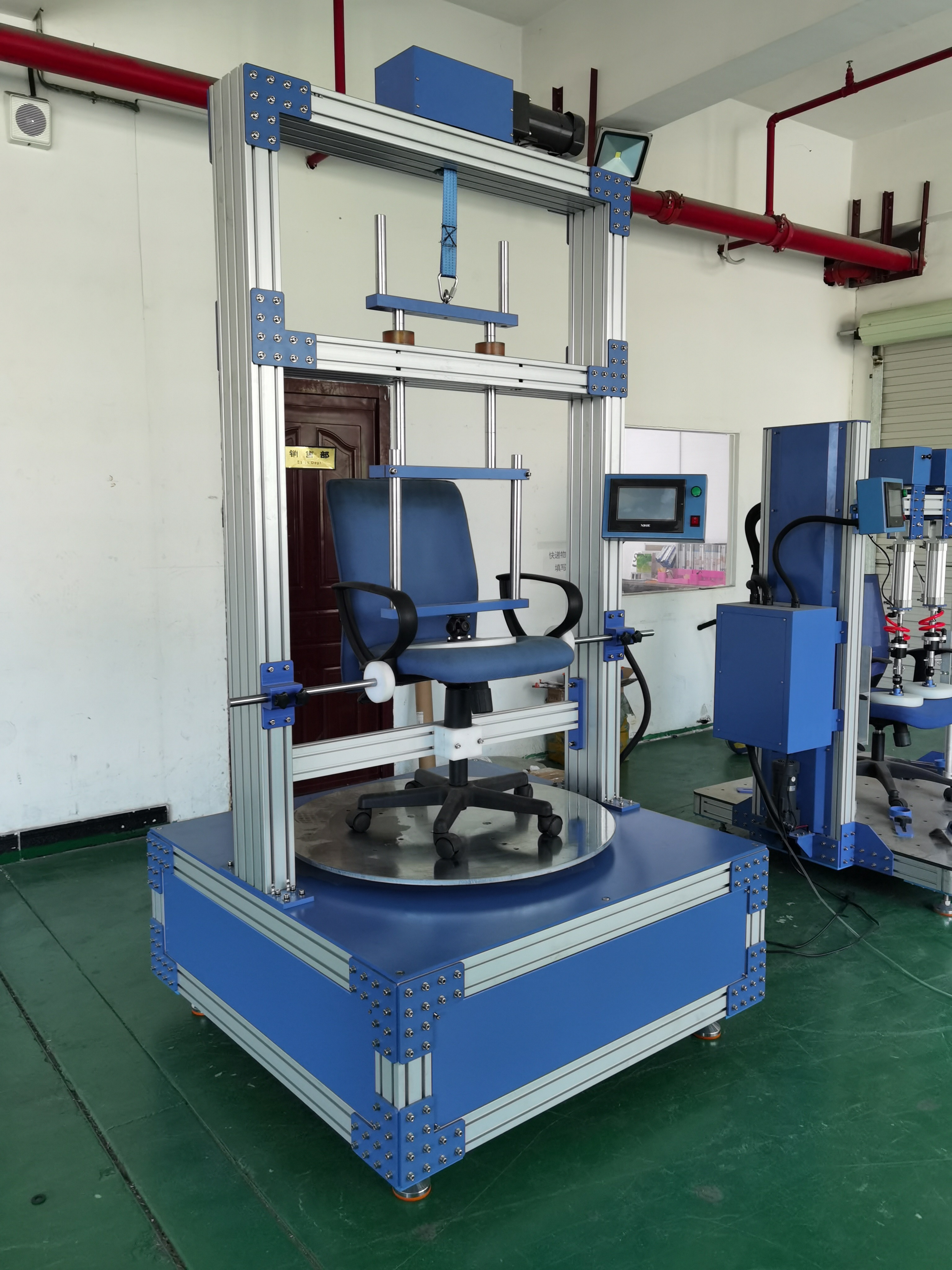

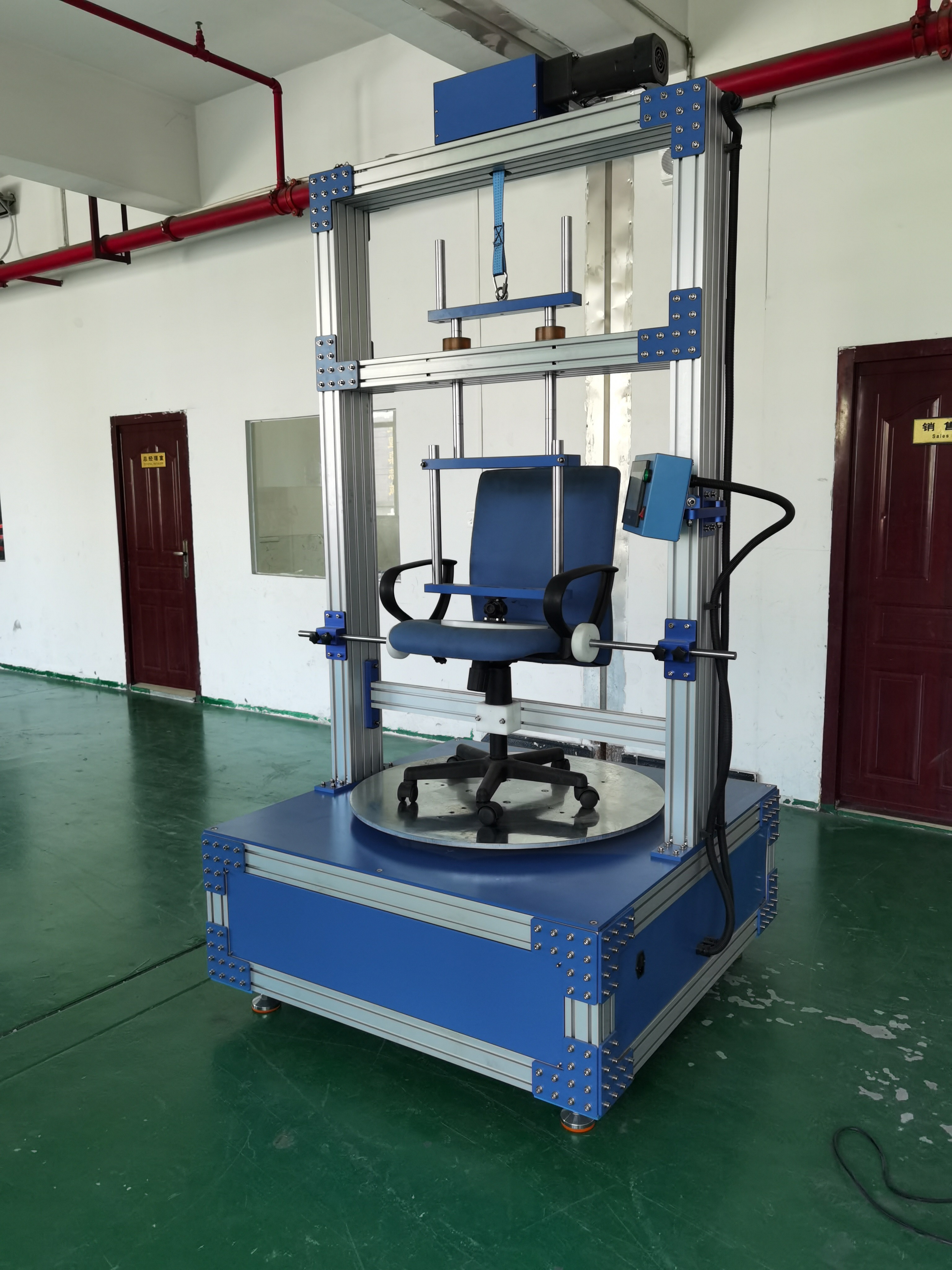

Hình ảnh thử nghiệm:
