Servo Motor Box mùa xuân PLC điều khiển nệm Rollator thử nghiệm Máy
Thông tin sản phẩm của Máy thử nệm
Để xác định độ bền của bất kỳ loại nệm và đơn vị xuân hộp (bất kể của các vật liệu) bằng cách mô phỏng điều kiện sử dụng lâu dài.

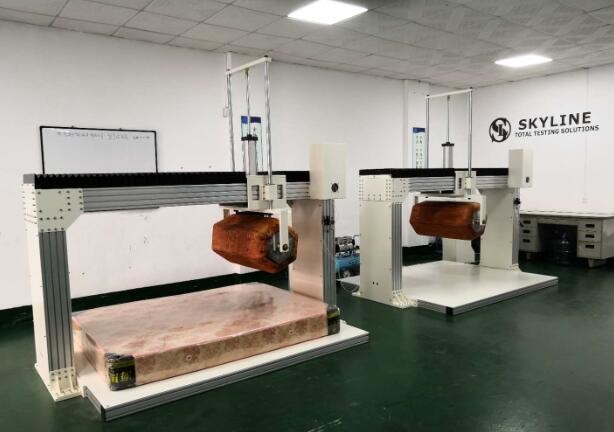

Máy kiểm tra độ bền nệm loại Rollator xác định chất lượng hỗ trợ của nệm và đơn vị lò xo sau nhiều lần va chạm và chuyển động chu kỳ được áp dụng trên bề mặt,Sử dụng xi lanh hoặc hình lục giác để mô phỏng cơ thể con người liên tục cuộn trên nệm.
Các thông số kỹ thuật của Máy thử nệm

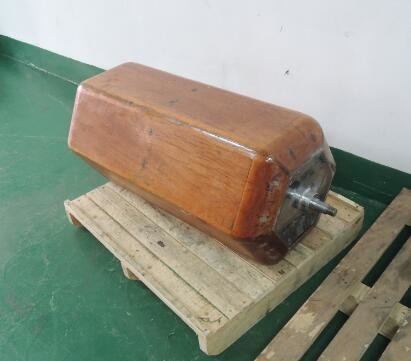

| Thùng gỗ sáu góc (ASTM F1566) |
109kg, chiều dài 36±3in ((915±75mm) |
| Kích thước tối đa của nệm |
2.2m × 2.5m |
| Tốc độ thử nghiệm |
0-20r/min |
| Phương pháp kiểm soát |
Màn hình cảm ứng PLC + |
| Cấu trúc |
2500mm × 2800mm × 2200mm |
| Sức mạnh |
AC220V±10%, 50/60Hz, một pha |
| Phụ kiện |
Một thùng hình sáu góc |
| Theo nệm khác nhau để điều chỉnh đường cuộn ( điều chỉnh vị trí chuyển đổi giới hạn) |
| Chỉ dẫn hệ số ma sát thấp, đảm bảo trọng lượng trống đầy đủ trên nệm. |
| Màn hình màn hình cảm ứng LCD cung cấp điều khiển và thiết lập dễ dàng |
Tiêu chuẩn thử nghiệm máy thử nệm
Phân loại:
Tính năng của Máy kiểm tra nệm

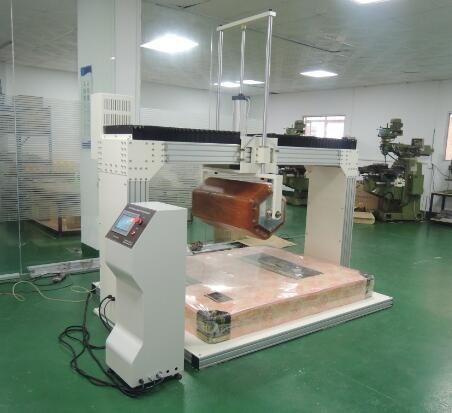

Bộ điều khiển PLC với bảng điều khiển cảm ứng màu sắc lớn
Động cơ: Động cơ servo, điều khiển lực chính xác
Thủ tục thử nghiệm có thể được lập trình trên bảng điều khiển
Tự động dừng sau khi hoàn thành các chu kỳ đặt trước
Nút dừng khẩn cấp
Bảo vệ giới hạn di chuyển
Vòng gỗ nhẹ nhàng chạm vào bề mặt của nệm
Máy kiểm tra nệm được sử dụng để
Ống nệm có lò xo
Nệm lưỡi liềm
Ống nệm polyurethane
Phương pháp thử nghiệmcủa Máy kiểm tra nệm
1 Xác định độ cứng và chiều cao của mẫu
phù hợp với 6.7.
2 Kiểm tra độ bền phải được thực hiện ở trung tâm của
nệm (được đo từ đầu đến chân) trên nệm
bề mặt từ bên này sang bên kia.
3 Thiết bị giữ có thể được sử dụng bên ngoài con lăn
đường để ngăn nệm di chuyển.
4 Động lượng tối đa của cuộn là chiều rộng của
nệm, trừ đi chiều rộng của một mặt phẳng của con lăn.
5 Động cơ tối thiểu phải không ít hơn 70% của
chiều rộng của nệm, hoặc 965 mm (38 inch), tùy thuộc vào số nhỏ hơn.
6 Vị trí khởi động của con lăn, đo từ trung tâm
đường của con lăn, phải là một nửa chiều rộng của lăn từ bên của nệm, với mặt phẳng của lăn dựa trên bề mặt của nệm.
7 Động cơ được xác định bằng cách đi qua khu vực thử nghiệm một lần
và một chu kỳ được xác định bằng hai nhịp hoặc hai lần đi.
8 Nệm phải ở vị trí tương tự
Trong suốt toàn bộ thử nghiệm. Nếu thử nghiệm bị gián đoạn trong một khoảng thời gian
hơn 30 phút, cuộn roller phải được nâng ra khỏi bộ và
trở lại vị trí khởi đầu ban đầu để thử nghiệm được tiếp tục.
9 Thử nghiệm sẽ được tiếp tục cho tổng số 100 000
chu kỳ.
Để lấy mẫu trong 60-65 phút.
Báo cáo Ứng báo các thông tin sau:
1 Bất kỳ sự giảm/tăng chiều cao nào,
2 Bất kỳ thay đổi nào trong chỉ số độ vững chắc, và
3 Bất kỳ thiệt hại hoặc quan sát cấu trúc.
Máy kiểm tra máy cuộn nệm.pdf
Máy kiểm tra máy cuộn nệmVideo liên kết hoạt động:
https://youtu.be/qj6vEqx_ECI
