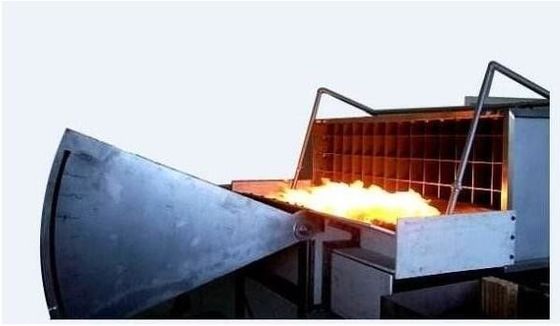

Thiết bị kiểm tra dễ cháy pin mặt trời tuân thủ các tiêu chuẩn UL 1730 ASTM E108 Giơi thiệu sản phẩm
Solar Cell Spread of Flame & Burning Brand Test Machine dựa trên thiết kế và phát triển của UL 1730, IEC 61730-2. Là để mô phỏng các điều kiện thực tế để đánh giá mái nhà và các thành phần về hiệu suất chống cháy của thiết bị, trong các mẫu A1.82m, b 2.4m và c 3.9m để đánh giá mức A ~ C. Cũng có thể được sử dụng trong hiệu suất chống cháy của các thành phần quang điện được sử dụng trong thử nghiệm này.
Tiêu chuẩn
UL 1730: Phát hiện khói đơn vị ở nhiều gia đình và phòng khách sạn
màn hình: phát hiện tín hiệu điện của bụi nhà;
UL 790: phương pháp thử lửa tiêu chuẩn cho vật liệu phủ mái;
ASTM E108-04: phương pháp thử lửa tiêu chuẩn cho vật liệu phủ mái;
NFPA 256: thử lửa của sàn mái.
IEC 61730-2 Phụ lục b: thử lửa trên các mô đun PV.
Thiết bị đặc trưng
Bộ phận kết cấu
1. Vật liệu lợp mái bằng gỗ dán, kích thước: 1.300 (w) X1.000 (d) x120 (h), để
cài đặt mẫu thử;
2. Bảng thử nghiệm không cháy, được cài đặt vào cuối thử nghiệm, có thể dừng thử nghiệm
tấm cường lực;
3. Bảng điều khiển quạt bằng thép không gỉ, có thể điều chỉnh góc thử nghiệm,
kích thước: 1,440 (l) x 940 (h) mm;
4. Được sử dụng để hỗ trợ kiểm tra khung khung chính, thép chống ăn mòn, kích thước: 1.020 (l) x 1.000 (d) x 1.473 (h) mm;
5. Lắp ráp tấm không cháy, được lắp đặt ở phía trước khung để mô phỏng
mái hiên và giác mạc, mở rộng ngọn lửa từ đầu đốt đến mẫu vật,
kích thước: 330 (w) x 2.130 (d) x 584 (h) mm;
6. Tốc độ dòng khí cho bảng thử nghiệm: 19 ± 8 km / h (5,5M / giây) và định cấu hình
màn hình máy đo gió;
7. Các ống thông gió riêng biệt, có thể được chiết xuất từ bên ngoài không khí trong phòng thí nghiệm;
8. Bộ lọc tổ ong được lắp đặt trong ống dẫn khí, cánh dẫn khí được lắp đặt;
9. Ống thông gió được trang bị bảng điều chỉnh độ dốc để điều chỉnh hướng luồng khí;
10. Ống thông gió gắn liền với Hướng dẫn, có thể tăng cường tốc độ để đảm bảo luồng khí thử cung cấp từ sự can thiệp từ bên ngoài, tấm dẫn hướng làm bằng thép không gỉ, vị trí không thay đổi theo áp lực gió;
11. Vật liệu ống dẫn bằng thép không gỉ, chống ăn mòn và chịu nhiệt, kích thước: 2.130 (w) x 762 (h) x 3.000 (l) mm;
12. Quạt 220v, 50HZ, công suất ba pha, được trang bị hệ thống đảo chiều có thể tự động điều chỉnh tốc độ gió, lưu lượng tối thiểu trong 300m3 / phút;
13. Biến tần vô hạn biến thiên, điều chỉnh 0-100%;
14. Đầu đốt khí (đối với Shi Huo không liên tục, ngọn lửa lan rộng và lửa bay), 1,12m, 60,3mm, di chuyển trong phía thử nghiệm có khe 12,7mm (w) * 0,91m (dài);
15. Đầu đốt gas có thể cung cấp 22.000Btu / phút (387kWh), và theo a, b, c ba mức đốt, van điều khiển khí có độ chính xác cao kiểm soát lưu lượng khí,
16. Cặp nhiệt điện đầu đốt được lắp đặt 58,7mm, 888 ± có thể kiểm tra 28 ºC;
17. Hệ thống đánh lửa tự động, đảm bảo an ninh hiệu suất thử nghiệm, điện cực đánh lửa Bộ điều khiển lưu lượng khối 1,8kVp là áp suất tối thiểu theo các tiêu chuẩn khác nhau, tốc độ dòng khí kiểm soát, Loại A và B: 21.000 ~ 22.000 Btu / phút (369 ~ 387 kWh ) trong 10 phút, Loại C: 18.000 ~ 19.000 Btu / phút (316 ~ 334 kWh) 4 phút;
18. Hệ thống kiểm soát nhiệt độ-Class A và B: 760 ± 28ºC (1400 ± 50ºF) -21.000 ~ 22.000 Btu / phút-Class C: 704 ± 28 c (1300 ± 50ºF) -18.000 ~ 19.000 Btu / phút
19. Đồng hồ đo áp suất chính xác cao và van điều chỉnh áp suất điều khiển áp suất khí;
1) -Mỗi chuyển sang khí trong đầu đốt cần tuân theo một phương pháp kiểm tra và kiểm soát khác nhau;
2) -LNG: sử dụng MFM có thể đo chính xác lưu lượng (điều khiển van điều khiển lưu lượng);
3) -LPG: tốc độ dòng khí sử dụng hệ thống biến tần: sàn thử ở tốc độ 19 ± 8 km / h (5,5M / giây);
20. Vật liệu hỗ trợ lưới kim loại, pallet có thể được xoay, để đốt cháy hoàn toàn
nguyên vật liệu;
Phần kiểm tra
1. Hệ thống điều khiển máy tính của Hoa Kỳ phần mềm điều khiển đặc biệt cho thí nghiệm Labview, tích hợp màn hình LCD 10,2 ";
2. Hệ thống thu thập dữ liệu, ngôn ngữ lập trình LabView được sử dụng để lập trình, thẻ thu thập dữ liệu Hoa Kỳ cung cấp
3. Hệ thống thu thập dữ liệu bao gồm các phần sau:
Module Module nhập liệu cặp nhiệt điện 16 bit
Module Mô-đun đầu vào chuyển đổi 16 bit a / d
Mô-đun đầu vào / đầu ra dữ liệu
Module Mô-đun đầu ra chuyển đổi 12 bit a / d
Bảng nối đa năng 4 và 8 khe
Module Mô-đun xem
Module Mô-đun mạng / Ethernet
4. Hệ thống kiểm tra thương hiệu, đầu đốt gas, ngọn lửa nhấn chìm vật liệu đang cháy, đầu đốt gas có thể điều chỉnh được nhiệt độ 880 ± 10ºC.
Kết quả tiêu chuẩn
1. Tiêu chuẩn chung cho sự lan truyền ngọn lửa
Bất kỳ phần nào của vật liệu che mái (thành phần hoặc Bảng điều khiển) từ sàn thử nghiệm trong ngọn lửa hoặc các hạt phát sáng,
Có thể trượt qua, tách, vật liệu mái cong, như sàn mái mở,
Đánh giá an toàn của A: phạm vi lan truyền ngọn lửa là 1,82M,
Cấp độ an toàn cháy B: phạm vi lan truyền ngọn lửa là 2,4M,
An toàn hỏa hoạn hạng C: diện tích chữa cháy là 3,9M,
Đo từ mép của ngọn lửa mẫu,
2. Tiêu chuẩn chung cho đốt cháy mái nhà
Bất kỳ bộ phận hoặc thành phần nào của Bảng điều khiển từ sàn thử trong ngọn lửa thổi hoặc rơi,
Các bộ phận của sàn mái hoặc một phần của Bảng trong cấu trúc hoặc thành phần mái ở dạng hạt phát sáng biến mất,
Tiếp tục với các bộ phận hoặc bảng đốt
