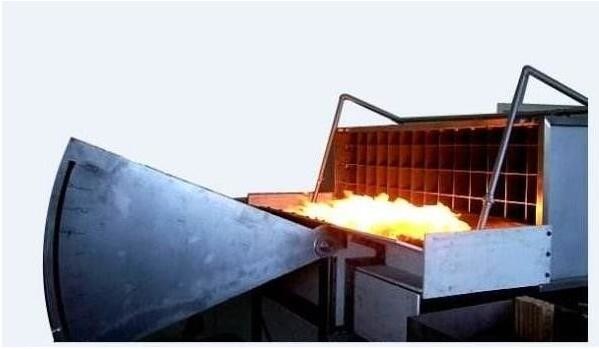

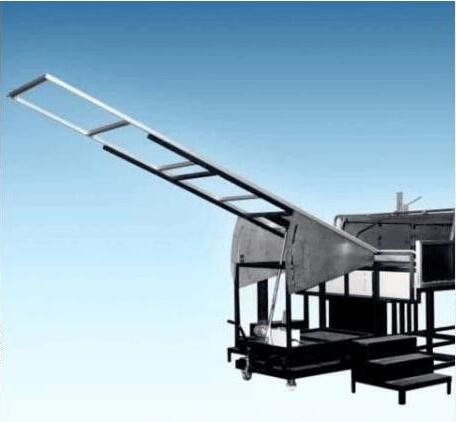

Thiết bị kiểm tra khả năng cháy của pin mặt trời

Thiết bị thử nghiệm dễ cháy pin mặt trời phù hợp với tiêu chuẩn UL 1730 ASTM E108

Việc giới thiệu sản phẩm

Máy thử nghiệm phân tán ngọn lửa và đốt cháy pin mặt trời dựa trên thiết kế và phát triển UL 1730, IEC 61730-2.Là mô phỏng các điều kiện thực tế để đánh giá mái nhà và các thành phần của hiệu suất chống cháy của các thiết bị, trong mẫu A1,82m, b 2,4m và c 3,9m để đánh giá mức A ~ C. Cũng có thể được sử dụng trong hiệu suất chống cháy của các thành phần quang điện được sử dụng trong thử nghiệm này.

Tiêu chuẩn

UL 1730: phát hiện khói trong các căn hộ đa gia đình và phòng khách sạn
màn hình: phát hiện tín hiệu điện của bụi nhà;
UL 790: phương pháp tiêu chuẩn thử nghiệm cháy cho vật liệu phủ mái nhà;
ASTM E108-04: Phương pháp tiêu chuẩn thử nghiệm cháy cho vật liệu phủ mái nhà;
NFPA 256: thử nghiệm cháy trên sàn nhà.
IEC 61730-2 Phụ lục b: Thử nghiệm cháy trên các mô-đun quang điện.

Đặc điểm thiết bị

Các bộ phận cấu trúc
1- Vật liệu phủ mái ván gỗ dán, kích thước: 1.300 (w) X1.000 (d) x120 (h), đến
lắp đặt mẫu thử;
2. Noncombustibility test board, được lắp đặt vào cuối thử nghiệm, có thể dừng thử nghiệm
các tấm được thắt cứng;
3. bảng điều khiển quạt thép không gỉ, góc thử nghiệm có thể được điều chỉnh,
Kích thước: 1,440 (l) x 940 (h) mm;
4Sử dụng để hỗ trợ thử nghiệm của khung khung chính, thép chống ăn mòn, kích thước: 1.020 (l) x 1.000 (d) x 1.473 (h) mm;
5. Non-combustible bảng tập hợp, lắp đặt trước khung để mô phỏng
mái vòm và vòm, mở rộng ngọn lửa từ lò đốt đến mẫu vật,
Kích thước: 330 (w) x 2,130 (d) x 584 (h) mm;
6. Tốc độ lưu lượng không khí cho bảng kiểm tra: 19 ± 8 km/h (5,5M/s), và cấu hình
Máy theo dõi khí quyển;
7. ống thông gió riêng biệt, có thể được lấy từ bên ngoài không khí phòng thí nghiệm;
8. bộ lọc ruồi mật ong được cài đặt trong ống dẫn không khí, lắp đặt khí lối vào hướng dẫn van;
9. ống thông gió được trang bị bảng điều chỉnh độ dốc để điều chỉnh hướng lưu lượng không khí;
10. ống thông gió gắn với hướng dẫn, có thể tăng tốc độ để đảm bảo cung cấp kiểm tra luồng không khí từ sự can thiệp bên ngoài, tấm hướng dẫn làm bằng thép không gỉ,vị trí không thay đổi với áp suất gió;
11- Vật liệu ống dẫn cho thép không gỉ, chống ăn mòn và chống nhiệt, kích thước: 2.130 (w) x 762 (h) x 3,000 (l) mm;
12. Fan 220V,50HZ, năng lượng ba pha, được trang bị một hệ thống ngược có thể tự động điều chỉnh tốc độ gió, lưu lượng tối thiểu cho 300m3/min;
13. Chuyển đổi tốc độ biến đổi vô hạn, điều chỉnh 0-100%;
14. lò đốt khí (đối với Shi Huo gián đoạn, lan truyền ngọn lửa và lửa bay), 1,12m, 60,3mm, di chuyển ở phía thử nghiệm có một khe 12,7mm (w) * 0,91m (dài);
15. lò đốt khí có thể cung cấp một 22.000Btu / phút (387kWh), và theo a, b, c ba mức đốt, van điều khiển khí chính xác cao điều khiển dòng chảy khí,
16. lò sưởi nhiệt đúc đầu được lắp đặt 58.7mm, 888 ± có thể thử nghiệm 28 oC;
17. Hệ thống bắt lửa tự động, đảm bảo an toàn của hiệu suất thử nghiệm, điện cực bắt lửa 1.8kVp bộ điều khiển dòng chảy khối lượng là áp suất tối thiểu theo các tiêu chuẩn khác nhau, điều khiển tốc độ dòng chảy khí,Lớp A và B:21,000 ~ 22,000 Btu/min (369 ~ 387 kWh) trong 10 phút, lớp C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 phút;
18. Hệ thống điều khiển nhiệt độ - lớp A và B:760±28oC (1400±50oF) -21000 ~ 22000 Btu/min- lớp C:704±28 c (1300±50oF) -18000 ~ 19000 Btu/min
19. Máy đo áp suất chính xác cao và van điều chỉnh áp suất điều khiển áp suất khí;
1) - Mỗi chuyển sang khí trong lò đốt cần phải tuân theo các phương pháp thử nghiệm và kiểm soát khác nhau;
2) - LNG: sử dụng MFM có thể đo chính xác dòng chảy (quản lý van điều khiển dòng chảy);
3) - LPG: tốc độ lưu lượng không khí sử dụng hệ thống biến tần: sàn thử nghiệm ở tốc độ 19 ± 8 km/h (5,5M/s);
20Các vật liệu hỗ trợ lưới kim loại, pallet có thể được xoay, do đó, đốt cháy đầy đủ của
vật liệu;

Phần thử nghiệm

1Hệ thống điều khiển máy tính của Hoa Kỳ phần mềm điều khiển đặc biệt cho thí nghiệm Labview, tích hợp 10.2 "LCD màn hình;
2Hệ thống thu thập dữ liệu, ngôn ngữ lập trình LabView được sử dụng để lập trình, thẻ thu thập dữ liệu Hoa Kỳ NI cung cấp
3Hệ thống thu thập dữ liệu bao gồm các phần sau:
Mô-đun đầu vào nhiệt cặp 16 bit
2 Mô-đun đầu vào chuyển đổi 16 bit a/d
3 Mô-đun đầu vào dữ liệu / đầu ra
4 Mô-đun đầu ra chuyển đổi 12 bit a/d
5 4 và 8-slot backplane
6Mô-đun Labview
7Labview/Ethernet Network Module
4. Hệ thống thử nghiệm thương hiệu, lò đốt khí, ngọn lửa nuốt chửng vật liệu cháy, lò đốt khí là 880 ± 10oC nhiệt độ có thể được điều chỉnh.

Kết quả tiêu chuẩn

1Các tiêu chuẩn chung cho sự lan truyền của ngọn lửa
1 Bất kỳ phần nào của vật liệu phủ mái nhà (phần cấu thành hoặc tấm) từ sàn thử nghiệm trong ngọn lửa hoặc các hạt phát sáng được thổi,
2 Có thể trượt qua, chia, các vật liệu phủ trần cong, chẳng hạn như sàn trần mở,
3Đánh giá an toàn cháy A: phạm vi lan truyền ngọn lửa là 1,82M,
Cấp độ an toàn cháy B: phạm vi lan truyền ngọn lửa là 2,4m,
Cấp độ C an toàn cháy: khu vực lan rộng lửa là 3,9m,
Được đo từ cạnh của sự lan rộng ngọn lửa trong mẫu,

2Các tiêu chuẩn chung cho đốt trên mái nhà
1 Bất kỳ phần hoặc thành phần nào của bảng điều khiển từ boong thử nghiệm trong ngọn lửa thổi hoặc rơi,
2 Các phần của sàn nhà hoặc một phần của một tấm trong cấu trúc mái nhà hoặc thành phần dưới dạng các hạt sáng biến mất,
3 Tiếp tục với các thành phần hoặc tấm đốt
