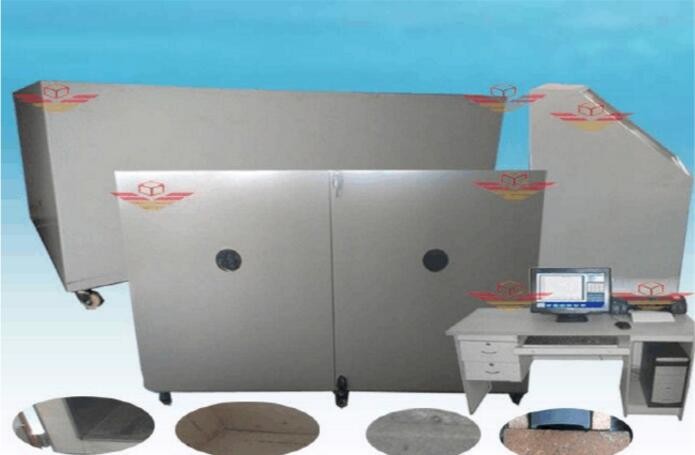

PLC điều khiển vật liệu cách nhiệt Máy kiểm tra nhiệt độ sử dụng tối đa

Máy kiểm tra nhiệt độ sử dụng tối đa vật liệu cách nhiệt

Sử dụng

Áp dụng cho việc đánh giá nhiệt độ hoạt động tối đa của các sản phẩm cách nhiệt như vật liệu cách nhiệt đầy lỏng lẻo, felt, thảm, khối, tấm và ống cách nhiệt chế tạo sẵn.

Các thông số kỹ thuật
1. tấm sưởi: Được làm bằng thép không gỉ SUS304, khu vực thử nghiệm là 900 * 450mm, được bao quanh bởi lớp bảo vệ và chiều rộng 80mm. Trên bề mặt dưới của tấm sưởi,Không ít hơn năm nhiệt cặp đo nhiệt độ bề mặt, bốn trong số đó được cố định trên đường chéo của vùng sưởi ấm của tấm sưởi ấm và khoảng cách từ mỗi góc là 150 mm,và các thermocouple thứ năm được đặt ở trung tâm của tấm sưởi ấmNhiệt độ đo ở bất kỳ điểm nào không được thấp hơn nhiệt độ yêu cầu và khác nhau + 5% hoặc + 15 °C (điều nào nhỏ hơn).
2. ống sưởi: làm bằng thép không gỉ SUS304, chiều dài là 2M, đường kính danh nghĩa là 88mm, 108mm, 133mm ba thông số kỹ thuật.Ba ống sưởi được sắp xếp cạnh nhau và các ống cách nhiệt được chế tạo sẵn có thể được thử nghiệm riêng biệtCuối ống sưởi phải được trang bị một phần bảo vệ ít nhất 75 mm và một bộ sưởi phụ để ngăn ngừa sự mất nhiệt quá mức ở cuối mảnh thử nghiệm.Một thermocouple được cài đặt mỗi 0.3 m của ống sưởi ấm, và nhiệt độ bề mặt của ống sưởi ấm được đo.Nhiệt độ đo ở bất kỳ điểm nào không được thấp hơn nhiệt độ yêu cầu và khác nhau + 5% hoặc + 15 °C (điều nào nhỏ hơn).
3Hệ thống đo nhiệt độ: đường kính của dây nhiệt cặp là 5,0mm, nhiệt độ đo là 0-1250 °C; nhiệt độ được thu thập bởi PLC + module.
4. Phần điều khiển: Sử dụng PLC module, máy vi tính điều khiển đường cong nhiệt độ bề mặt nóng trong thời gian thực và xuất bản báo cáo.
5Tốc độ sưởi ấm: 5 °C /min hoặc 3 °C /min có thể được thiết lập.
6. Thu thập nhiệt độ: thu thập mỗi 2 phút và hiển thị theo đường cong;
7. Thời gian phản ứng nhiệt cặp: <0.5s hình ảnh từ khóa
8- Lỗi nhiệt độ: ± 0,5 °C
9. Lỗi thời gian: 1s/h
10Máy tính: Một bộ máy tính (ít nhất đáp ứng các yêu cầu sau đây: máy tính thương hiệu hàng đầu; CPU: thế hệ INTEL I5-III; bộ nhớ: 4G hoặc cao hơn; ổ cứng: 500G hoặc cao hơn; với cổng hàng loạt:Hoạt động của thiết bị điều khiển; màn hình: 20 màn hình LCD LED hoặc nhiều hơn, độ phân giải 1600 * 900 hoặc cao hơn; hệ thống Windows XP.), một máy in. Một bộ phần mềm thử nghiệm.
11- Được trang bị các thước đo phẳng và cảm nhận: đo đường cong.
12Được trang bị hộp lấy mẫu


Đặc điểm
1. Nó được xử lý bởi công cụ máy CNC, và hình dạng cung là đẹp và thanh lịch. Nó có các đặc điểm của rỉ sét đẹp và chống ăn mòn. Các bộ phận khác được làm bằng thép 45 #,Ống mỏng bề mặt / SUS304 thép không gỉ.
