Thiết bị kiểm tra tính dễ cháy của phòng thí nghiệm, Phòng thử nghiệm khay thẳng đứng UL1685 cho cáp Ứng dụng
Áp dụng để kiểm tra thử lửa trên khay thẳng đứng để xác định giá trị lan truyền ngọn lửa cáp và thoát khói khi cáp phải chịu nguồn bắt lửa. (Không liên quan gì đến mục đích của dây cáp, chẳng hạn như năng lượng điện, viễn thông, v.v.)
Thành phần chính bao gồm
a. Hệ thống kiểm soát nguồn đánh lửa
b.Collection tháp và hệ thống kiểm soát khí thải khói
C. Hệ thống kiểm soát áp suất và lưu lượng
D.Smoke hệ thống truyền qua và đo nhiệt độ
e.Flame hệ thống đo chiều cao
Các thông số kỹ thuật

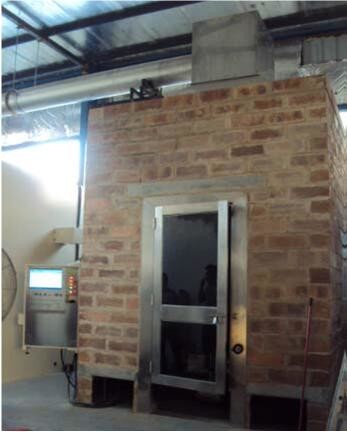

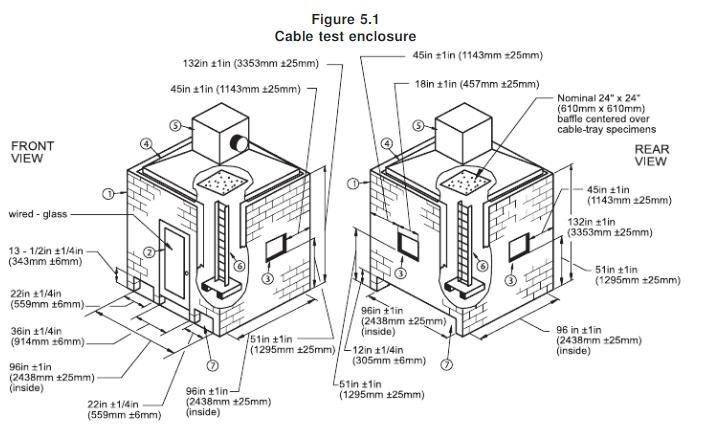

1. Phòng thí nghiệm: tường sử dụng gạch chịu lửa nhiệt độ cao, bề mặt bên trong được xử lý bằng màu đen và kích thước tường là W2438 x D2438 x H3353mm; Sơn
2. Cửa phòng thí nghiệm: Khung thép không gỉ W0.9 x H2m, cửa kính cường lực;
3. Tháp thu khói: góc nghiêng 40 độ, khối lập phương là 914mm; chiều dài bộ lọc là 610mm;
4. Cửa sổ quan sát: chiều dài cạnh là 457mm, khoảng cách từ đáy đến mặt đất là 1295mm, và bên phải vào tường là 1143mm.
5. Cửa hút gió: 559 x 343mm, 914 x 305mm, 2438 x 343mm;
6. Ống xả: L9000 * dia 406mm, được lắp đặt trong tháp ở phía bên phải của cấp độ thu thập khối;
7. Thang đốt: cao 2400mm, L305 * W25 * D25. Khoảng cách 299mm giữa hai hình vuông;
8. A: có 242 lỗ L341mm * D30mm;
9. Lưu lượng khí: 13,2L / mim, áp suất và nhiệt độ tiêu chuẩn, kiểm soát lưu lượng khối;
10. Lưu lượng khí: 76,8L / mim, áp suất và nhiệt độ tiêu chuẩn, kiểm soát lưu lượng khối;
11. Phát hiện lưu lượng: đồng hồ đo lưu lượng áp suất chênh lệch được sử dụng để đo tốc độ dòng chảy của ống xả, tạo cơ sở để kiểm soát tốc độ của quạt.
12. Truyền qua: tế bào quang điện silicon phát hiện mật độ khói của mẫu khi mẫu bị đốt cháy.
13. Chiều cao ngọn lửa: ánh sáng hồng ngoại nhìn thấy trong thời gian thực cho biết chiều cao ngọn lửa hiện tại;
14. Phần mềm đặc biệt: có thể vẽ lưu lượng đường ống thời gian thực, mật độ khói, chiều cao ngọn lửa và các dữ liệu khác để vẽ đường cong và tạo báo cáo, có thể được bảo quản để kiểm tra hoặc in;
15. Hệ thống điều khiển: máy tính + phần mềm điều khiển, lưu lượng kế, v.v.
Tiêu chuẩn
Theo điều khoản 9.6 & 9.7 của UL1685-2007, UL2556-2007
