Thiết bị thử nghiệm cháy của lớp phủ mái nhà

Thiết bị kiểm tra khả năng cháy, UL 790 Thiết bị kiểm tra cháy của lớp phủ mái nhà

Đưa ra các công cụ

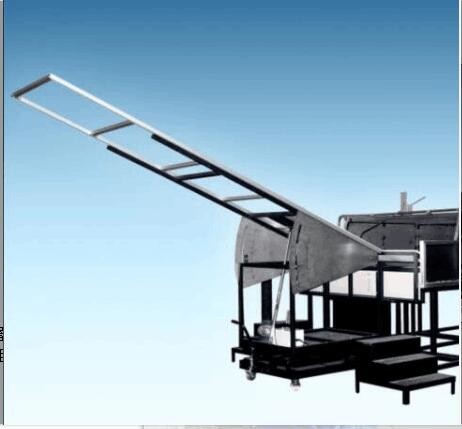

Hệ thống thử nghiệm đốt mái là một công cụ mô phỏng các điều kiện thực tế để đánh giá khả năng chống cháy của mái nhà và các thành phần.9m đến lớp A ~ C để đánh giá mẫuĐồng thời, nó có thể được áp dụng cho thử nghiệm khả năng chống cháy của các thành phần pin quang điện.

Các thông số kỹ thuật

Thử nghiệm dễ cháy của vật liệu phủ mái nhà ASTM E 108
UL790 Thử nghiệm khả năng cháy của vật liệu phủ mái nhà
NFPA 256 Kiểm tra khả năng cháy của vật liệu phủ mái nhà
IEC 61730-2 Photovoltaic cell assembly, Phụ lục A, Thử nghiệm bảo vệ cháy, Sự lan truyền lửa

Đặc điểm chính

a. Vật liệu mái ván gỗ dán, kích thước: 1300 (W) x 1000 (D) x 120 (H), được sử dụng để lắp đặt các mẫu thử nghiệm.

b. Một tấm thử không cháy được lắp đặt ở cuối tấm thử có thể ngăn chặn phản công từ dưới tấm thử.

c. Bảng hình quạt thép không gỉ có thể điều chỉnh góc thử nghiệm, kích thước là: 1440 (L) x 940 (H) mm.

Khung chính được sử dụng để hỗ trợ hỗ trợ thử nghiệm và là một cấu trúc thép chống ăn mòn, kích thước là: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. Tập hợp tấm không cháy gắn trên đầu trước của khung mô phỏng mái vòm và vòm và ngọn lửa từ lò đốt để mở rộng mẫu,kích thước là: 330 (W) x 2130 (D) x 584 (H) mm.

Tốc độ lưu lượng không khí của tấm thử là 19 + 8 km/h (5,5 m/s) và cấu hình theo dõi khí nén.

ống co giật độc lập có thể lấy không khí từ bên ngoài phòng thí nghiệm.

h. ống dẫn không khí được trang bị bộ lọc ruồi mật ong và lối vào khí để lắp đặt lá hướng dẫn.

i. Bảng biến động có thể điều chỉnh trong một ống dẫn làm tăng tốc độ gió và giảm biến động. Thép không gỉ sẽ không thay đổi vị trí với sự thay đổi áp suất gió.

j. Vật liệu ống dẫn không khí được làm bằng thép không gỉ có khả năng chống ăn mòn và chống nhiệt độ cao.Kích thước là: 2130 (W) x 762 (H) x 3000 (L) mm.

k. Ventilator là 220V, 50HZ và ba pha. Tốc độ gió có thể được điều chỉnh tự động với hệ thống ngược. Tỷ lệ lưu lượng tối thiểu là 300m3/min.

l. Máy đảo ngược có chức năng biến đổi tốc độ vô hạn, có thể điều chỉnh chức năng giữa 0-100%.

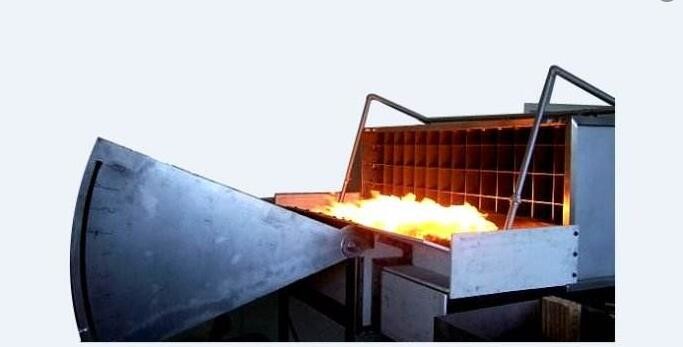

m. Các lò đốt khí (đối với thử nghiệm lửa gián đoạn, lan truyền ngọn lửa và đánh dấu bay) dài 1,12M, đường kính 60,3mm và ở mặt bên của bảng thử nghiệm có khe nứt dài 12,7mm rộng 0,91M.

n. Máy đốt khí có thể cung cấp 22000Btu/min (387kWh) và có thể tự động điều chỉnh tốc độ lưu lượng khí theo ba loại cấp độ đốt A, B và C.

o. Hệ thống bắt lửa tự động đảm bảo an toàn của thử nghiệm. Và áp suất cao tối thiểu của điện cực bắt lửa là bộ đo lưu lượng khối 1,8kVp,điều khiển dòng chảy khí theo các tiêu chuẩn khác nhau. Lớp A & B: 21000 ~ 22000 Btu / phút (369 ~ 387 kWh) 10 phút, Lớp C: 18000 ~ 19000 Btu / phút (316 ~ 334 kWh) 4 phút.

Hệ thống thu thập dữ liệu được viết bằng ngôn ngữ chương trình LabView và bảng thu thập dữ liệu được cung cấp cho công ty NI của Hoa Kỳ.

Q. Hệ thống thu thập dữ liệu bao gồm các phần sau:

1 16 bit Thermocouple Input Module

2 Mô-đun chuyển đổi 16 bit

3 Mô-đun đầu vào và đầu ra dữ liệu

4 Mô-đun chuyển đổi đầu ra 12 bit

5 4 và 8 trần lưng

6 Mô-đun thời gian Labview

7 Thời gian Labview / mô-đun Ethernet

r. Hệ thống máy tính

Hệ thống thử nghiệm Brand cung cấp một lò đốt khí với một ngọn lửa có khả năng nuốt vật liệu cháy và nhiệt độ lò đốt khí có thể được điều chỉnh đến 880 ± 10 C

Một lưới kim loại có thể hỗ trợ vật liệu và khay có thể xoay để tạo điều kiện đốt cháy hoàn toàn vật liệu.
