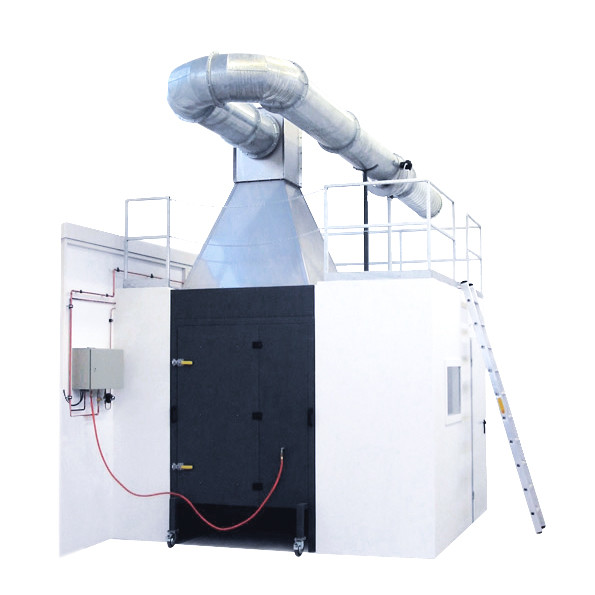

Thiết bị kiểm tra ngọn lửa đốt đơn, Phòng thử lửa SBI 16L / phút

Đơn vị EN13823SBI Thiết bị kiểm tra khả năng cháy của vật liệu cháy đơn

Mô tả về công cụ

Nó phù hợp với việc kiểm tra khả năng chống cháy của vật liệu xây dựng / sản phẩm trong vật liệu cháy duy nhất (SBI).Phản ứng với các thử nghiệm cháy cho các sản phẩm xây dựng.

Đặc điểm:

1Phần cốt lõi của máy là các thành phần nhập khẩu: như carbon dioxide, thiết bị phân tích oxy.

2. Hoạt động giao diện phong cách và hiệu suất tương đương với Vương quốc Anh FTT, một số hiệu suất là tốt hơn.

3. Bảo trì dễ dàng, nhanh chóng, thay thế các bộ phận muộn hơn FTT tối thiểu dưới 50% đến 70%, sẽ không có vấn đề bảo trì.

4. với tủ điều khiển tích hợp nhập khẩu.

Thông số kỹ thuật

1- Thành phần: thiết bị thử nghiệm này bao gồm phòng thí nghiệm đốt, phòng điều khiển, 2 xe nhỏ, ống xả, khung cố định, hệ thống thu gom khí khói, thiết bị hệ thống đo tích hợp,Thiết bị thu thập và phân tích dữ liệu, thiết bị điều khiển cung cấp khí.

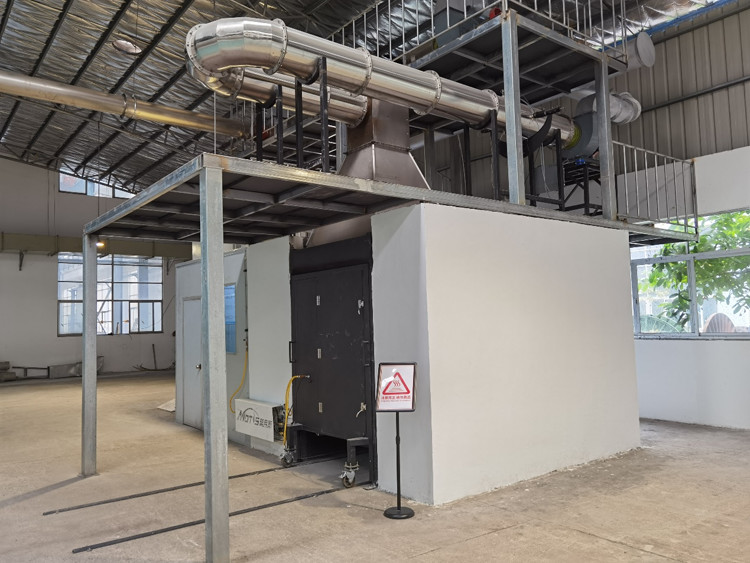

2Phòng đốt: dài (3.0 ± 0.2) m × rộng (3.0 ± 0.2) m × cao (2.4 ± 0.1)trongBRick.

3Với gạch và tấm silicate canxi A1 bao gồm buồng đốt tiêu chuẩn, lò thử nghiệm nên được lắp đặt tại địa phương;

4Ở trên cùng của phòng có một đầu nang thu thập và một ống khói kết nối ống lấy mẫu.Sự giải phóng nhiệt đốt và các sản phẩm đốt của mẫu được thải ra khỏi ống xả trong quá trình thử nghiệm.

5Phòng đốt trên một bức tường thiết lập một lỗ, dễ dàng để đi vào chiếc xe nhỏ, dưới trolley không khí tự nhiên ra khỏi không gian;tấm thử nghiệm dọc ở cả hai bên của bề mặt phía trước của hai bên đã được mở trên cửa sổ quan sát.

6. Nguồn bắt lửa, được đặt trong xe trên góc dọc của 31KW propane góc thẳng hộp đốt cát (chiều dài bên 250MM cao 80MM).

7Vị trí của xe là đặt lỗ của xe trên mặt sau của xe chỉ để đóng các lỗ trong tường buồng đốt.Để phân phối dòng không khí đồng đều dọc theo sàn phòng đốt, một tấm đục (đục) được sắp xếp tại lối vào không khí ở dưới cùng của xe tải đường kính 8mm, khu vực mở chiếm 60% tổng diện tích).

8Với thiết bị quản lý điều chỉnh, tải và thả mẫu rất thuận tiện.

9. Sandbox lò sưởi: một trên sàn của xe tải (lò sưởi chính), một được cố định trên cột khung, khí propane thông qua lò sưởi sandbox và sản xuất nhiệt 30,7 ± 2,0kW.

đo oxy:Siemensmáy phân tích

Hệ thống thu thập dữ liệu ghi lại có thể thu thập nồng độ oxy, nồng độ carbon monoxide, nhiệt độ, mật độ khói, tốc độ giải phóng nhiệt, tỷ lệ mất khối lượng, vv, có thể được lưu trữ.

Tiêu chuẩn kiểm tra
EN 13823

Phản ứng với các thử nghiệm cháy cho các sản phẩm xây dựng

tấn công nhiệt bởi một vật liệu cháy duy nhất.

EN 13501-1

Phân loại cháy của các sản phẩm xây dựng và các yếu tố xây dựng.

Nhà cung cấp phải cung cấp tài liệu và chứng chỉ tuân thủ.

Phạm vi cung cấp

Hệ thống SBI hoàn chỉnh bao gồm:

Phòng kiểm tra SBI

- Phòng thử nghiệm hoàn chỉnh theo các yêu cầu của EN 13823

- Xây dựng không cháy

- Phù hợp cho lắp đặt mẫu hình L

-Kích thước bên trong theo yêu cầu tiêu chuẩn

- Cửa vào và cửa sổ quan sát

- Hệ thống gắn mẫu

️

3. Hệ thống đốt

Hệ thống bao gồm:

- SBI Sand Box Burner

- Hệ thống cung cấp khí propane

- Hệ thống hiệu chuẩn lò đốt

- Máy điều chỉnh áp suất khí

- đo lường và kiểm soát dòng khí

- Hệ thống tắt an toàn

Công suất lò đốt cần thiết: Khoảng 30 kW

5. Hệ thống đo lường và phân tích

Hệ thống bao gồm:

Đo lượng nhiệt phát ra

Các thông số cần thiết:

- Tỷ lệ giải phóng nhiệt (HRR)

- Tổng phát nhiệt (THR600s)

- Tính toán FIGRA

Đo khói

Các thông số cần thiết:

- Tỷ lệ sản xuất khói (SMOGRA)

- Tổng sản xuất khói (TSP600s)

Phân tích khí

Yêu cầu:

- Máy phân tích oxy (O2)

¢ Máy phân tích carbon dioxide (CO2)

- 6. Hệ thống thu thập dữ liệu

Phần mềm phải cung cấp:

- Giám sát thời gian thực

- Ghi dữ liệu tự động

- Sản xuất báo cáo thử nghiệm

- Đường cong nhiệt độ thời gian

- HRR đường cong

- Đường cong khói

- Tính toán tự động:

- FIGRA

- THR600s

- SMOGRA

- TSP600s

Tốc độ lấy mẫu tối thiểu: ≤ 10 Hz
