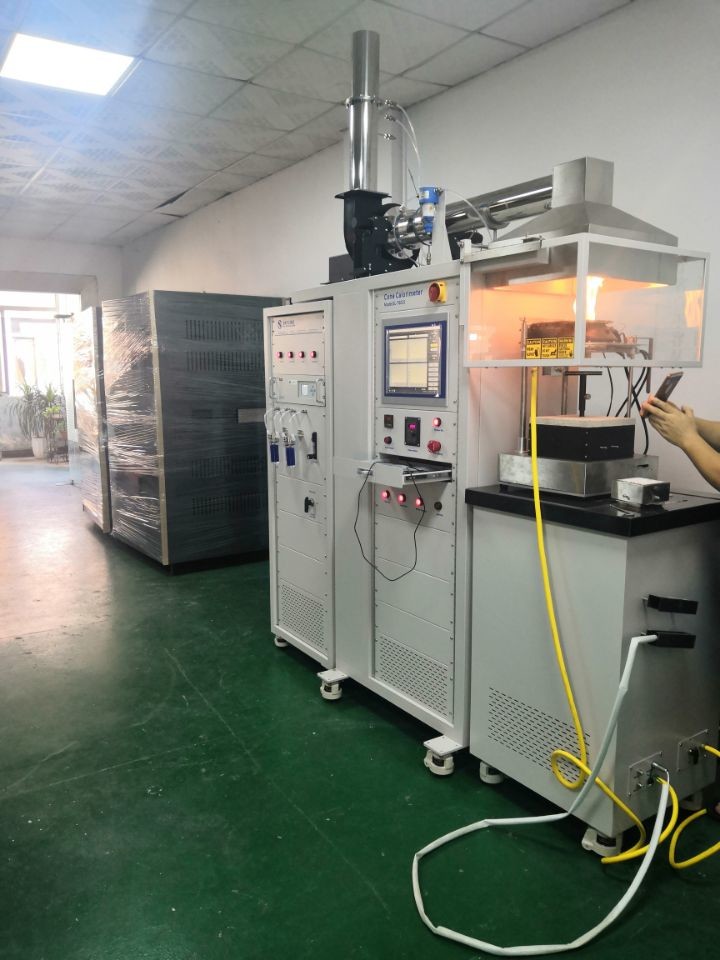

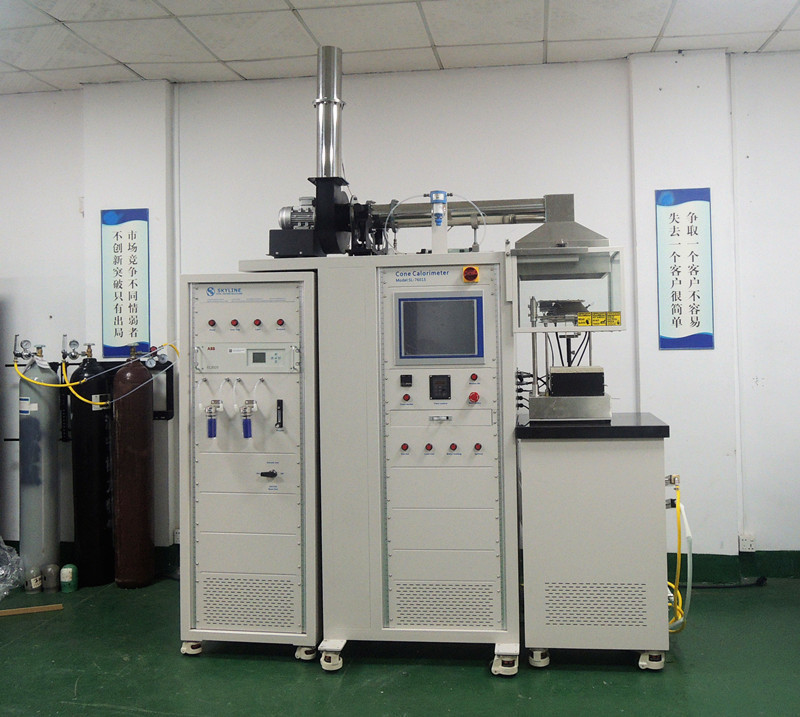

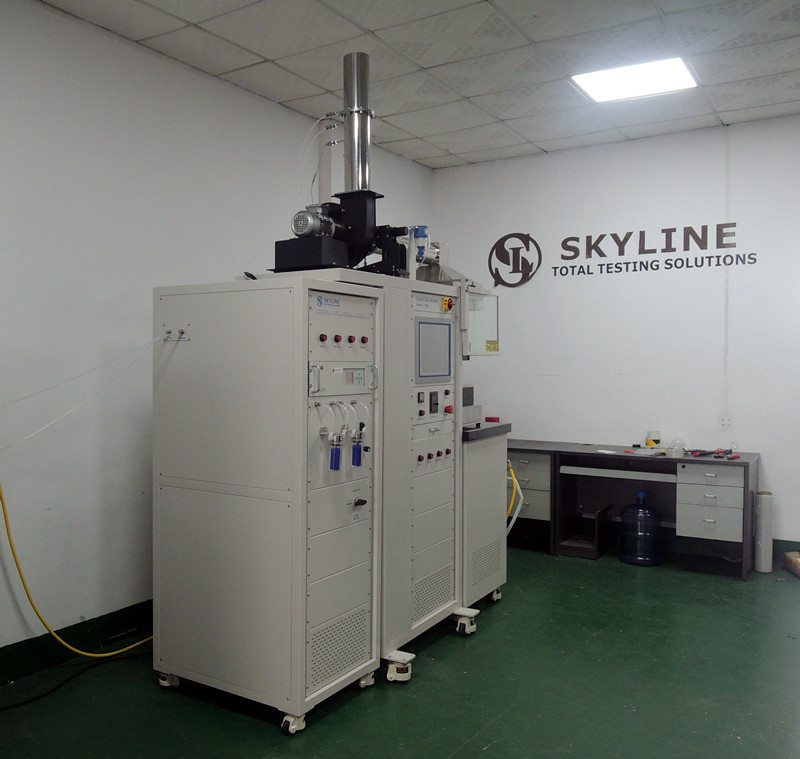

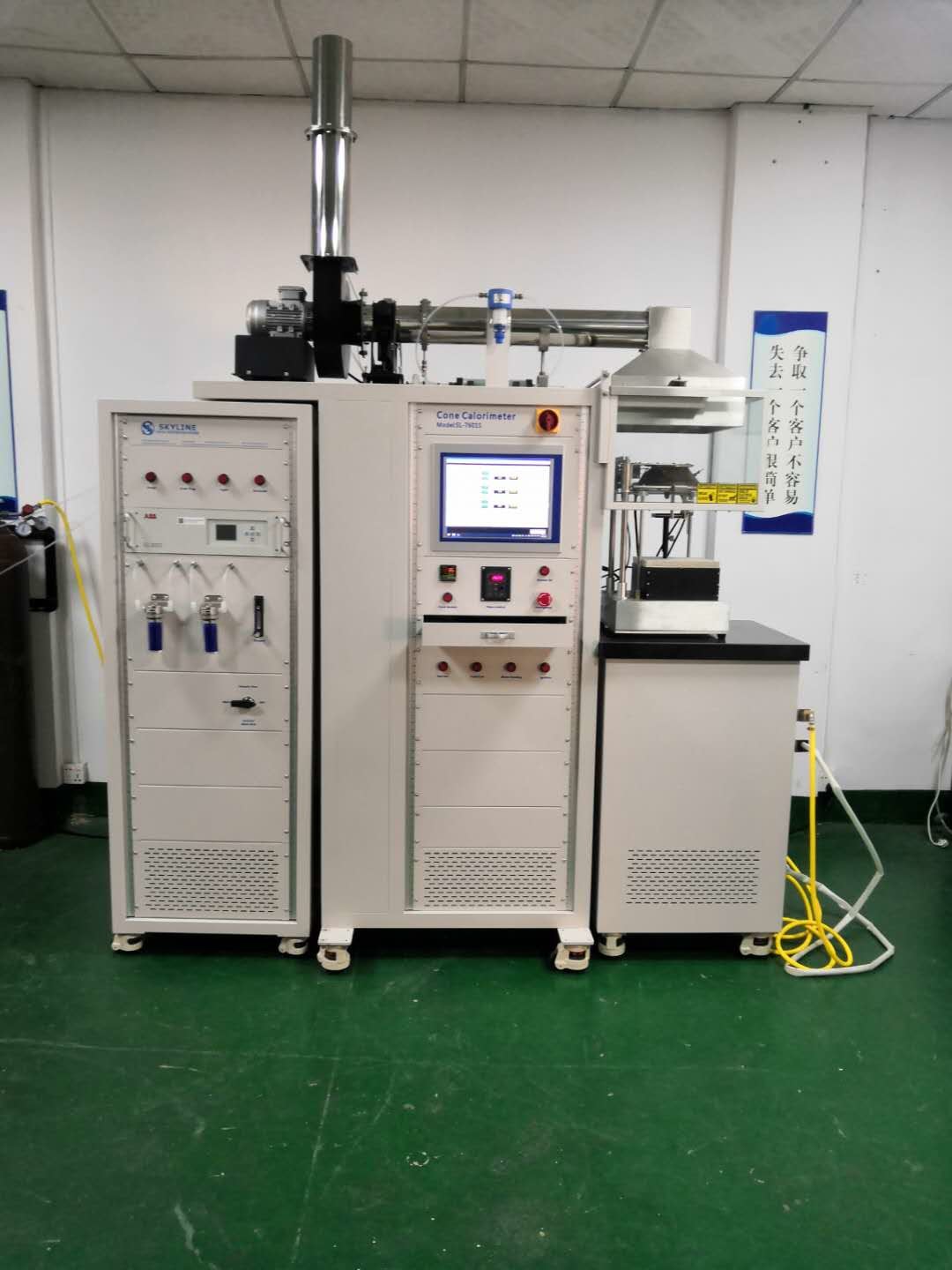

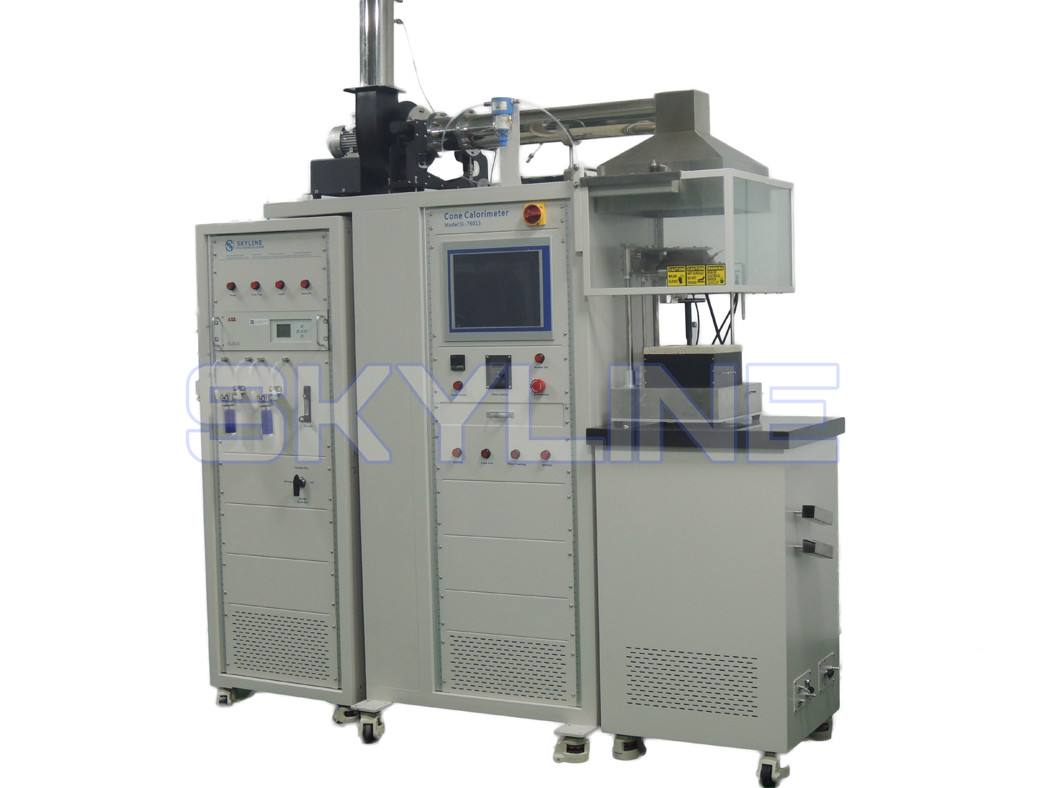

Nhiệt lượng kế hình nón giải phóng nhiệt ASTM E1354 với máy phân tích oxy nhập khẩu
Giới thiệu nhạc cụ
Nhiệt lượng kế hình nón được lấy từ mức tiêu thụ oxy của một mẫu hình chữ nhật (100mm × 10mm) do Tiến sĩ Vytenis Babrauskas thử nghiệm ở giá trị bức xạ nhiệt 100KW / m2.
Nhiệt lượng kế hình nón dựa trên nguyên lý tiêu thụ oxy của quá trình đốt cháy vật liệu.Nhiệt lượng tỏa ra trên 1Kg oxy là khoảng 13,1MJ.Nó đo sự giải phóng nhiệt của vật liệu, thời gian bắt lửa, tiêu thụ oxy, sản xuất CO và CO2, và dòng khí đốt.
Nhiệt lượng kế hình nón phù hợp nghiêm ngặt với kích thước của phòng thí nghiệm và bộ phận điều khiển tự động được thiết kế bởi phần mềm thử nghiệm thuận tiện cho người sử dụng vận hành.Ngoài ra, anh còn sử dụng máy tính màn hình cảm ứng 17 inch, hoàn toàn phù hợp với tiêu chuẩn quốc tế.
Tuân thủ tiêu chuẩn
-Kiểm tra phản ứng cháy ISO 5660, tốc độ tỏa nhiệt, tốc độ khói và tỷ lệ mất khối lượng;
-ASTM E1354 Xác định nhiệt lượng và tốc độ nhả khói nhìn thấy của vật liệu và sản phẩm bằng nhiệt lượng kế tiêu thụ oxy;
-BS 476 Pt.15 thử đốt và kết cấu vật liệu xây dựng, xác định tốc độ tỏa nhiệt của sản phẩm;
Các thông số kỹ thuật
| Điện áp cung cấp |
AC220V AC 50Hz |
| Công suất hoạt động tối đa |
≥5KW |
| Công suất sưởi hình nón |
≤5KW |
| Nhiệt đầu ra nhiệt |
0 ~ 120KW / m2 |
| Vị trí tối đa của hộp mẫu |
100mm × 100mm × 50mm |
| Tốc độ dòng xả |
0,012m3 / s ~ 0,035 m3 / s (có thể điều chỉnh) |
| Độ phân giải giá trị thời gian |
1s lỗi <1s / n |

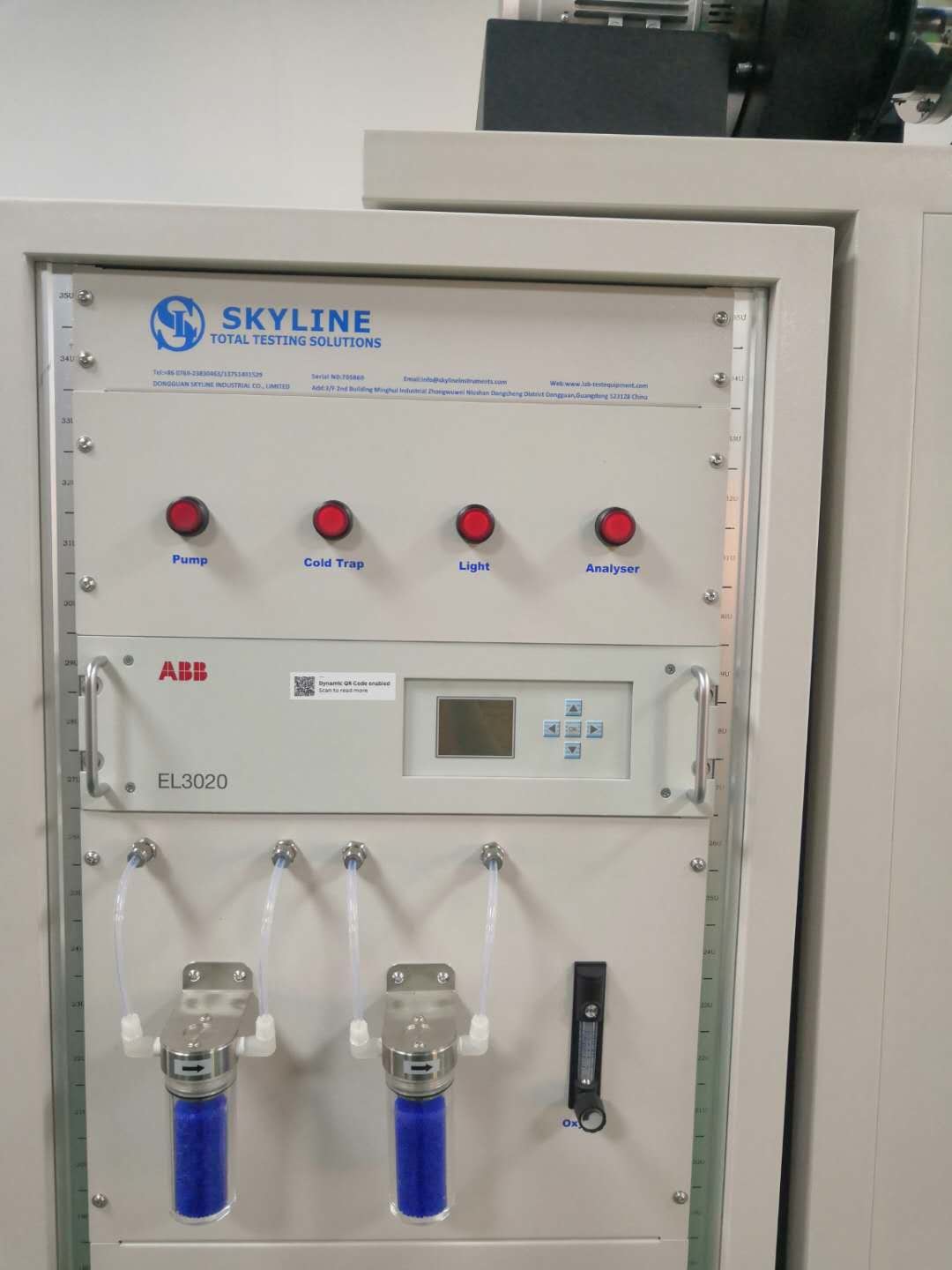

| Phân tích oxy |
máy phân tích oxy thuận từ, dải nồng độ 0-25% |
| Phân tích mật độ khói |
(không bắt buộc) |
| Máy phân tích hồng ngoại |
CO: 0-1% CO2: 0-10% (tùy chọn) |
Chuẩn bị mẫu
- Đối với mỗi bức xạ và bề mặt tiếp xúc đã chọn, cần chuẩn bị 3 mẫu để thử nghiệm;
- Kích thước mẫu là 100mm * 100mm;
- Các mẫu thử có độ dày danh nghĩa từ 50mm trở xuống phải được thử với độ dày thực của chúng;
- Đối với các mẫu có chiều dày danh nghĩa lớn hơn 50mm, bề mặt không tiếp xúc phải được cắt để giảm độ dày xuống 50mm;
- Đối với các mẫu có chiều dày nhỏ hơn 6mm, vật liệu cơ bản có thể đại diện cho các điều kiện sử dụng cuối cùng phải được thêm vào trong quá trình thử nghiệm sao cho tổng chiều dày không nhỏ hơn 6mm;
- Đối với các vật liệu có thể mở rộng, phải chuẩn bị không ít hơn 4 mẫu để thử nghiệm, một trong số đó phải được thử nghiệm trước.
Yêu cầu cài đặt
Điện: 230 vôn 50 Amps danh nghĩa
Nhiệt độ môi trường: Hoạt động 10 ° C đến 35 ° C
Kích thước: Thiết bị: 1800mm (W) x 900mm x (H) x 2600mm (D)
Nguồn cung cấp khí: Mêtan, Nitơ, Khí nén
Cone Calorimeter.pdf
Kiểm tra nhiệt lượng kế hình nón là gì?
Một nhiệt lượng kế hình nón làmột thiết bị được sử dụng để nghiên cứu hành vi cháy của các mẫu nhỏ của các vật liệu khác nhau trong giai đoạn ngưng tụ.Nó được sử dụng rộng rãi trong lĩnh vực Kỹ thuật An toàn Phòng cháy chữa cháy.... Nhiệt lượng kế hình nón từ lâu đã được coi là dụng cụ cân để bàn quan trọng nhất trong lĩnh vực thử nghiệm cháy.
