Thiết bị kiểm tra SAE J2302 về hiệu quả nhiệt của lớp cách nhiệt tay áo

SAE J2302 Thiết bị thử nghiệm hiệu quả nhiệt của cách điện tay áo

Việc giới thiệu sản phẩm

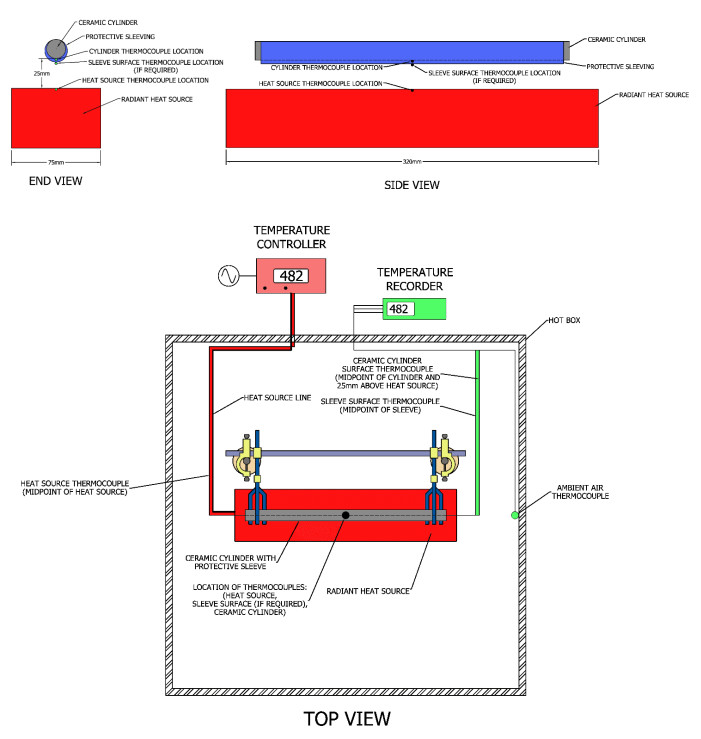

Thử nghiệm trên sàn này phải cho phép đo sức đề kháng với dòng chảy nhiệt bức xạ của vật liệu cách nhiệt trong áo khoác, ống hoặc băng.Hiệu quả của vỏ được xác định bằng cách đo sự khác biệt nhiệt độ của một xi lanh gốm màu đen và với và không có vỏ bảo vệ.

Thành phần

Hộp sưởi nóng (số 2)

Kích thước bên trong 500 x 500 x 500 mm.

Cấu trúc hồ sơ nhôm với tấm cách nhiệt (băng thép không gỉ + cách nhiệt + thép không gỉ), ở dưới cùng và bên cạnh.

Một hệ thống mở và đóng phải được cung cấp trên mặt trên.

Một cánh cửa với lỗ trục phải được cung cấp trên mặt trước.

Chân cũng phải được cung cấp, với hai tùy chọn: chân 2-10 cm được đặt trên bàn hoặc chân 50-80 cm được đặt trên mặt đất

Nguồn nhiệt bức xạ (số 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

Bộ nhiệt K (số 4)

Máy thăm dò nhiệt cặp loại K với cặp hình ảnh - SV2000.

Xử lý kết nối con đực.

Máy điều chỉnh / máy ghi hoặc hệ thống tự động hóa

Máy điều chỉnh phải cho phép điều chỉnh nhiệt độ trên bề mặt của nguồn nhiệt.

Việc điều chỉnh phải được thực hiện thông qua bộ nhiệt không tiếp xúc (chẳng hạn như Keyence FT-H50K - Phụ lục 4).

Máy ghi hoặc hệ thống tự động hóa phải lưu trữ tất cả các phép đo nhiệt độ (nguồn và nhiệt cặp loại K).

Dữ liệu này phải có thể dễ dàng truy xuất từ bất kỳ máy tính nào được kết nối với mạng.

Máy ghi hoặc hệ thống tự động phải cho phép xác định:

Các nhiệt cặp điều khiển nguồn nhiệt tần số ghi (ví dụ: ghi nhiệt độ mỗi 1 hoặc 5 giây).

Ghi lại thời gian bắt đầu và kết thúc (nếu có thể)

Thêm bình luận (nếu có thể)

Định nghĩa tên cho các nhiệt cặp được kết nối (nếu có thể)

Khả năng ghi lại tối đa 12 nhiệt cặp loại K với nút MMK cho các đầu nối nhỏ (Anhí 4)

Hỗ trợ xi lanh

Nó phải có khả năng giữ vững xi lanh ở hai đầu song song với tia sáng này theo đường kính khác nhau.

Việc tháo rời xi lanh nên dễ dàng thay thế (kiểm tra có hoặc không có bảo vệ).

Khoảng cách giữa mặt chiếu sáng và bề mặt chiếu sáng nên dễ dàng điều chỉnh từ 5 đến 100 mm.

Hệ thống định vị phải có khả năng thích nghi để sử dụng các hỗ trợ khác ngoài xi lanh.

Hệ thống định vị này phải có thể được điều chỉnh để sử dụng các hỗ trợ khác ngoài xi lanh, ví dụ như tấm, các bộ phận của khách hàng, v.v.
