DIN 4102-15/16 Thiết bị kiểm tra Brandschacht cho vật liệu xây dựng

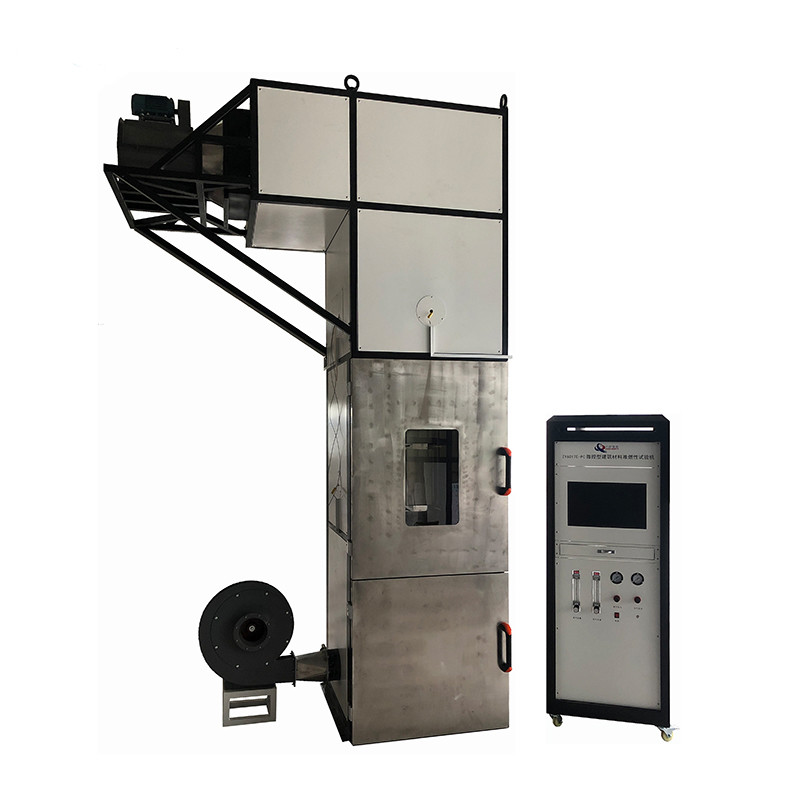

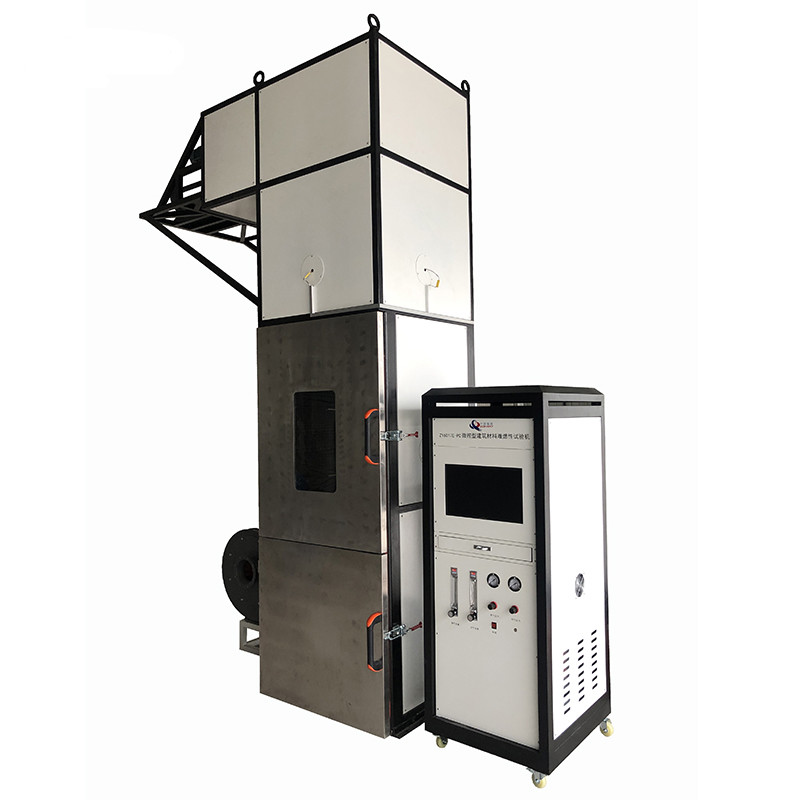

Thiết bị thử Brandschacht theo tiêu chuẩn DIN 4102-15/16

1Ứng dụng

DIN 4102-16 mô tả quy trình thống nhất để kiểm tra vật liệu xây dựng trong "Brandschacht" theo DIN 4102-15.Việc sửa đổi DIN 4102-16 được thực hiện để cập nhật danh sách các sản phẩm tiêu chuẩn được sử dụng trong phương pháp thử nghiệmPhương pháp thử nghiệm được sử dụng để kiểm tra cháy của vật liệu xây dựng.và khí khói từ đó thoát ra từ phía trênNó được trang bị một lò đốt khí vuông, qua đó các mẫu được sắp xếp trong một khung lắp đặt để tạo thành một khói, được tiếp xúc với ngọn lửa.

Thiết bị thử Brandschacht, theo DIN 4102 Phần 15, được thiết kế để thử nghiệm cháy các vật liệu và các yếu tố xây dựng.có một luồng không khí liên tục được đưa từ đáyCác mẫu được lắp thẳng đứng và tiếp xúc với ngọn lửa được tạo ra bởi một lò đốt khí vuông.

2Các thông số kỹ thuật

2.1 Thiết bị thử nghiệm bao gồm buồng đốt, tủ điều khiển, lò đốt, bộ giữ mẫu, thiết bị hiệu chuẩn, v.v.;

2.2 Kích thước rỗng bên trong của buồng đốt là 800mm*800mm*2000mm, và tường của buồng là một cấu trúc cách nhiệt nhiều lớp;

2.3 Bức tường phòng đốt là một cấu trúc nhiều lớp, từ bên trong đến bên ngoài: tấm thép 2mm, tấm amiăng 6mm (mật độ không quá 600kg/m3),Sợi cách nhiệt khoáng chất dày 40mm (mật độ danh nghĩa 100kg/m3), tấm thép bên ngoài;

2.4 Phòng đốt từ dưới lên trên, phòng nhấp, bộ điều chỉnh không khí, phòng đốt, phòng đo và ống khói;

2.5 Phòng tiếp nhận được cung cấp không khí với tốc độ và nhiệt độ không đổi thông qua một ống φ200 ở phía bên phải;

2.6 Một hệ thống tiếp nhận nhiệt độ ổn định có khả năng cung cấp một luồng không khí ổn định với tốc độ dòng chảy 10±1m3/min và nhiệt độ 23±2°C;

2.7 Một buồng tiếp nhận được trang bị nhiệt cặp bọc thép loại K để đo nhiệt độ của không khí tiếp nhận với độ chính xác 0,1 °C;

2.8 Máy ổn định không khí, được đặt trên buồng hút, bao gồm một tấm thép lỗ và nhiều lớp vải thủy tinh, để đồng nhất dòng không khí vào.

2.9 một buồng đốt để chứa lò đốt và trạm thử nghiệm, là một khung hình chữ nhật cao 1000 mm với các ốc vít ở bốn bên để điều chỉnh khoảng cách gắn của mẫu;

2.10 một lò đốt, một lò đốt vuông 200 mm * 200 mm, với vòi đốt phân bố đều trên bốn bên, với lỗ vòi kính 3,5 mm, có khả năng cung cấp một ngọn lửa phản lực đồng đều

2.11 Một hệ thống khí, bao gồm van giảm áp, máy đo áp suất, van điện tử, máy đo lưu lượng khối lượng và bình thắp tia lửa điện;

2.12 Được trang bị máy đo lưu lượng khối lượng metan và máy đo lưu lượng khối lượng không khí để điều khiển lưu lượng khí với độ chính xác điều khiển tốt hơn 2%;

2.13 được trang bị một máy đốt tia lửa điện cao áp để thắp nguồn lửa từ xa

2.14 với cửa lò trên và dưới được lắp đặt bên ngoài các buồng tiếp nhận và đốt để tạo điều kiện dễ dàng cho việc lắp đặt các mẫu vật và thiết bị bảo trì, có khả năng chống nổ,thủy tinh chống nhiệt độ cao được lắp đặt trên cửa trên để tạo điều kiện quan sát các hiện tượng thử nghiệm

2.15 Phần đo được trang bị ống đo áp suất T và nhiệt cặp khói;

2.16 Sử dụng một ống đo áp suất loại T kết nối với một cảm biến áp suất khác biệt vi mô, với phần mềm cho áp suất thực tế trong buồng trong thời gian thực;

2.17 việc sử dụng các nhiệt cặp bọc thép không gỉ American Omega loại K với độ chính xác 0,1 °C;

2.18 Phòng khói vuông, nằm ở phần trên cùng của buồng đốt, với phần dưới được kết nối với buồng đốt và phần trên được kết nối với hệ thống xả bên ngoài;

2.19 Cấu hình của một máy đo gió bằng dây nóng, phạm vi 0-10m/s, độ chính xác 0,1m/s, để hiệu chỉnh đồng nhất không khí;

2.20 Omega thermocouples cho cả tường hộp và ống khói, có thể được hiệu chỉnh cho tải nhiệt bằng phần mềm;

2.21 Phần mềm thử nghiệm là một hệ thống thu thập dữ liệu thu thập dữ liệu nhiệt độ, áp suất và thời gian trong thời gian thực, điều khiển dòng chảy khí, thực hiện thử nghiệm và xuất bản báo cáo thử nghiệm.

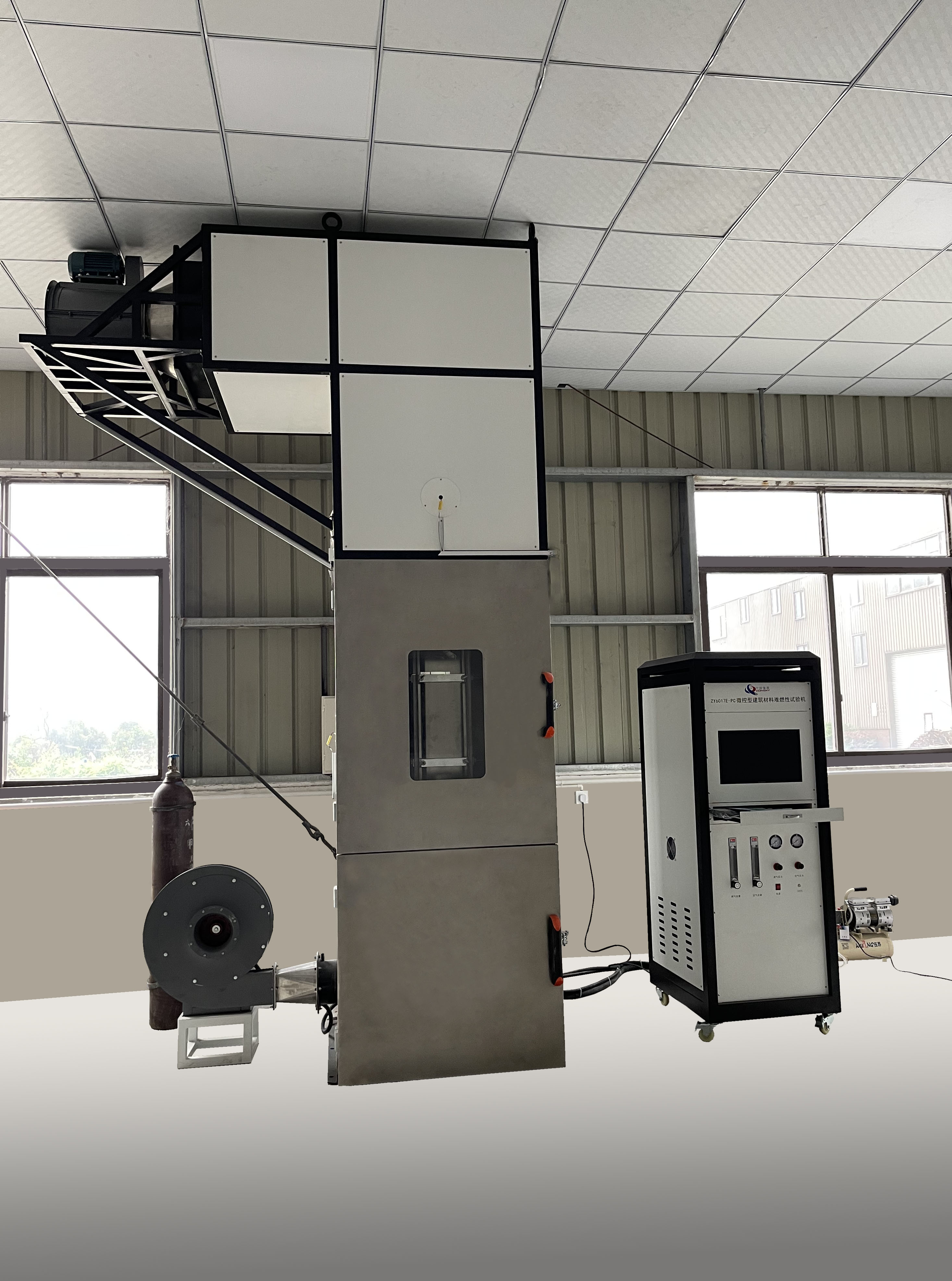

3Điều kiện lắp đặt

2.1 Cài đặt trong nhà.

2.2 Kích thước hộp đốt 1290mm*1050mm*3950mm

2.3 Kích thước tủ điều khiển 2000mm*1050mm*850mm

2.4 Nguồn điện: 220V 32A;

2.5 Khí: methane, độ tinh khiết 99% hoặc cao hơn;

2.6 Không khí nén: 0,6Mpa, không dầu và không nước;
