Độ chính xác 5% ASTM E1623 Intermediate Scale Calorimeter

ASTM E1623 Calorimeter thang đo trung gian

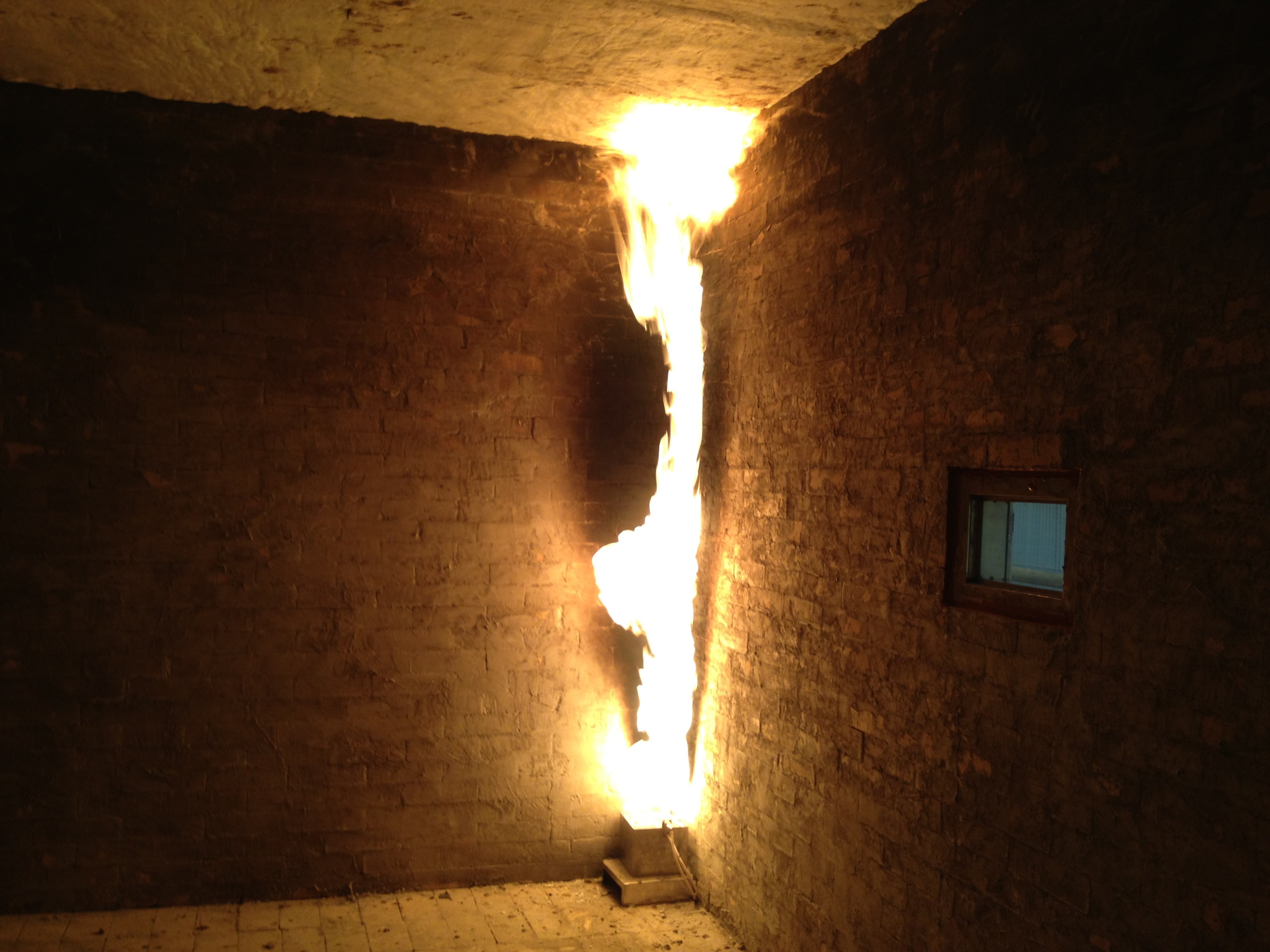

1.Sự giới thiệu sản phẩm

Calorimeter quy mô trung gian,được sử dụng để đo đặc tính đốt cháy của các mẫu tiếp xúc theo chiều dọc với một nguồn bức xạ cụ thể

2Các thông số kỹ thuật

• 2.1 Thiết bị bao gồm một tấm chiếu sáng, một khung gắn mẫu, một hệ thống thu khí khói và hệ thống thu khí mẫu, một hệ thống phân tích và xử lý dữ liệu khí và một hệ thống cung cấp khí;
• 2.2 Nắp phanh tỏa sáng được hàn bằng một ống vuông 50 * 50mm, và bề mặt được phủ lớp phủ đen, có thể tăng hiệu quả tuổi thọ.Các ống vuông có thể được làm mát bằng nước làm mát để ngăn ngừa biến dạng nhiệt;
• 2.3 Bảng bức xạ được tạo thành từ một tấm gốm chống nhiệt độ cao, và bề mặt có thể tạo thành một nguồn bức xạ hồng ngoại không cháy và cường độ không dưới 50kw/m2;
• 2.4 Kích thước của một đĩa gốm duy nhất là 95 * 158mm, 4 mảnh tạo thành một mô-đun, tổng cộng 27 mô-đun tạo thành một nguồn bức xạ với kích thước 1524 * 1330mm;

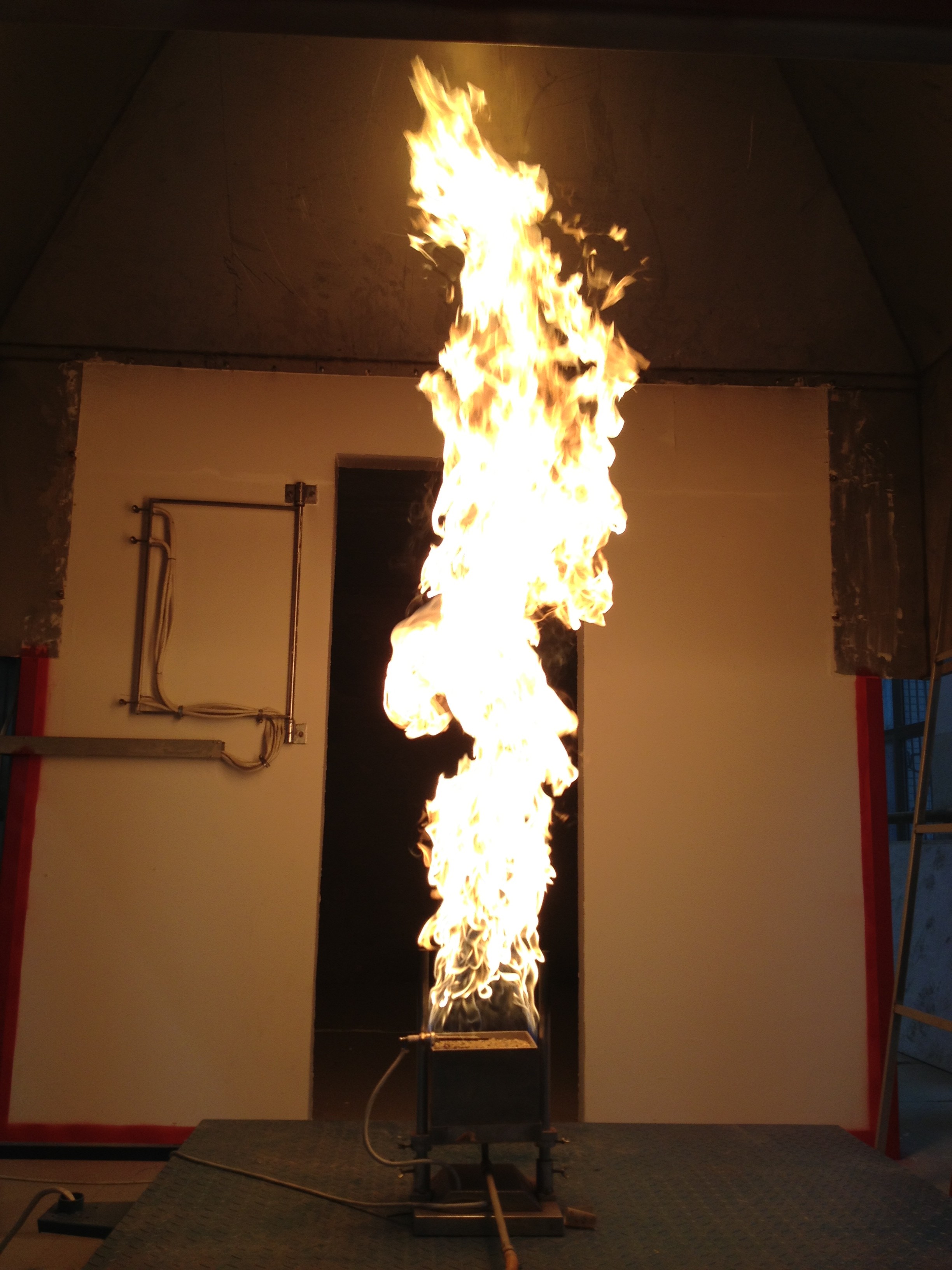

• 2.5 Được trang bị lò đốt thử nghiệm, được thắp bằng thiết bị thắp lửa điện;
• 2.6 Mỗi 3 mô-đun được trang bị riêng biệt với thiết bị thổi, thiết bị điều khiển khí tự nhiên và máy trộn Venturi;
• 2.7 Nắp lấy mẫu được hàn bằng thép carbon có thể chịu nhiệt độ cao và hỗ trợ ổn định các mẫu dày lên đến 152mm;
• 2.8 Nắp lấy mẫu được lắp đặt trên xe, và mẫu thử có thể nhanh chóng được đặt và tháo bằng đường ray trên mặt đất;
• 2.9 Được trang bị thiết bị cân, độ chính xác thấp đến 1g;
• 2.10 Được trang bị vỏ bảo vệ làm mát bằng nước để bảo vệ mẫu khỏi nhiệt độ bề mặt dưới 100 °C trước khi tiếp xúc với bức xạ,và có thể được di chuyển ra khỏi nắp bảo vệ làm mát bằng nước trong vòng 2 giây thông qua một thiết bị khí nén;
• 2.11 Được trang bị một máy đo nhiệt để đo nhiệt độ bề mặt của tấm bức xạ, với độ chính xác thấp đến 1 °C;
• 2.12 Máy đốt dây sợi sưởi điện, được lắp đặt ở phía dưới và phía trên của mẫu, được sử dụng để đốt mẫu thử;
• 2.13 Máy đo lưu lượng nhiệt làm mát bằng nước Schmidt-Boelter, phạm vi đo 0-50kw/m2, độ chính xác ± 3%;
• 2.14 Bảng hiệu chuẩn lưu lượng nhiệt, làm bằng tấm nắp axit silicic 740kg/m3, kích thước 1000*1000*12,7mm, 5x5 tổng cộng 25 lỗ hiệu chuẩn được sắp xếp trên bề mặt, được sử dụng để hiệu chuẩn nhiệt bức xạ;

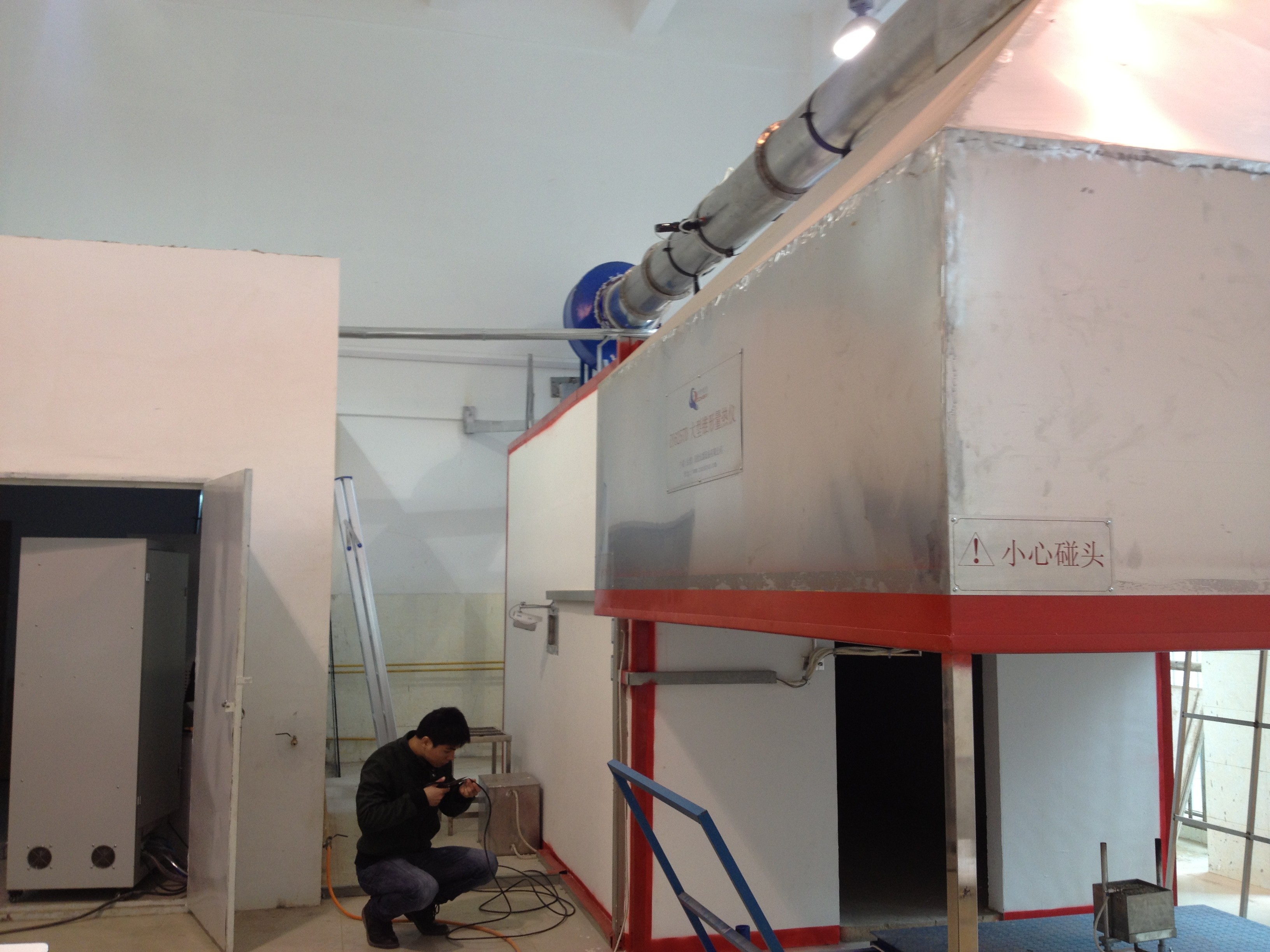

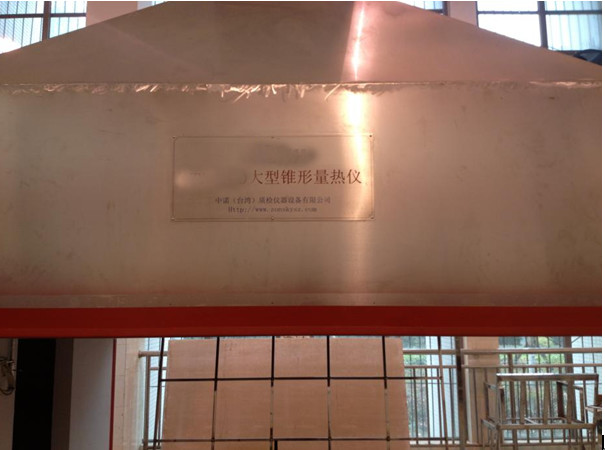

• 2.15 Máy thu khí khói hình nón được lắp đặt ngay trên bàn cân và mẫu.Phần trên của bộ thu khí khói hình nón là một hình vuông 900mm * 900mm * 900mm. * 900mm tấm thép được lắp đặt trong hình vuông trên cùng để tạo thành một hommixer khí khói;
• 2.16 Chiều dài ngắn nhất của ống xả thép không gỉ không dưới 5000 mm, đường kính là 400 mm và cả hai đầu đều được trang bị thiết bị trộn khí khói;
• 2.17 Hệ thống xả khói có đủ dung lượng để thu thập tất cả khí khói được tạo ra trong thử nghiệm đốt, khối lượng xả của quạt có thể điều chỉnh liên tục,và dung lượng khí thải khói không dưới 8000m3/h;
• 2.18 Ventilator ống xả là một quạt ly tâm, bể bên trong được làm bằng thép không gỉ, nhiệt độ không dưới 300 độ, và quạt chuyển đổi tần số được sử dụng để điều chỉnh tốc độ;
• 2.19 Khởi động của lò đốt hộp cát sử dụng phương pháp đốt bề mặt, và không sử dụng lửa và các phương pháp đốt khác với tỷ lệ thành công lửa thấp.
• 2.20 Máy điều khiển dòng chảy khối lượng nhập khẩu, phạm vi là 0g/s-7g/s, độ chính xác đọc không dưới 1,5%, và công suất đầu ra tối đa là 300KW;
• 2.21 Một ống dài 500 mm có ba nhiệt cặp tích hợp và vị trí lắp đặt nhiệt cặp ít nhất cách bộ sưu tập 400 mm;
• 2.22 Đường ống có chiều dài 2155 mm trong khu vực đo lường toàn diện được trang bị một đầu dò áp suất, ba nhiệt cặp và một thiết bị thăm dò lấy mẫu khí;
• 2.23 Hệ thống lấy mẫu khí khói, bao gồm bộ lọc bụi, bẫy lạnh, cột sấy khô, máy bơm và bộ điều chỉnh chất lỏng thải,phải có khả năng đảm bảo thu thập các mẫu khí khói hiệu quả và loại bỏ chất lỏng thải;
• 2.24 Máy bơm khẩu phần nhập khẩu, dòng chảy: 33L/min, chân không: 700 mmHg, áp suất: 2,5 bar;
• 2.25 Đầu bộ lọc của bộ lọc bụi bùn PARKER của Mỹ được làm bằng PTFE rắn, với vật liệu bộ lọc PTFE 0,5um bên trong;
• 2.26 Đầu bộ lọc của bộ lọc độ ẩm được làm bằng PTFE rắn, và chất lỏng dưới cùng có thể được thoát qua bẫy;
• 2.27 Cây ngưng tụ loại nén, công suất làm mát 320KJ/h, độ ổn định điểm sương 0,1 độ, thay đổi tĩnh điểm sương 0,1K, cấp độ bảo vệ IP20;
• 2.28 Máy đo xoay nhập khẩu với phạm vi 0-1L/min.
• 2.29 Ba cặp nhiệt OMEGA, tất cả đều là các cặp nhiệt loại K cách nhiệt có đường kính 0,5 mm. Các điểm tiếp xúc phải được đặt trên một vòng cung tròn với bán kính (87±5) mm so với trục,với góc bao gồm 120 °;
• 2.30 Hai bộ đầu dò hai chiều được kết nối với các cảm biến áp suất nhập khẩu với phạm vi ít nhất (0-100) Pa và độ chính xác ± 2Pa.Thời gian phản ứng của 90% đầu ra của cảm biến áp suất là tối đa 1s;
• 2.31 Máy thăm dò lấy mẫu khí được kết nối với bộ điều chỉnh khí và máy phân tích khí O2 và CO2. Độ chính xác của máy phân tích oxy là 0,02%, và thời gian phản hồi không quá 12 giây;
• 2.32 Máy phân tích oxy nhập khẩu phải là loại paramagnetic và có thể đo ít nhất 16% -21% ((V/V) 02. Thời gian phản ứng của máy phân tích oxy không nên vượt quá 12 giây. Trong vòng 30 phút,độ trôi dạt và tiếng ồn của máy phân tích Không quá 100×10-6. Các đầu ra của bộ phân tích cho hệ thống thu thập dữ liệu nên có độ phân giải tối đa là 100 × 10-6;
• 2.33 Máy phân tích carbon dioxide nhập khẩu phải là loại IR và có thể đo CO2 với nồng độ ít nhất 0%-10%, và tính tuyến tính của máy phân tích phải ít nhất 1% của toàn bộ thang đo.Thời gian phản ứng của máy phân tích không nên vượt quá 12 giây. Các đầu ra của bộ phân tích cho hệ thống thu thập dữ liệu nên có độ phân giải tối đa là 100 × 10-6;
• 2.34 Hệ thống làm giảm ánh sáng quang là loại đèn sợi đốt được lắp đặt trên ống bên của ống xả khói với khớp linh hoạt và bao gồm các thiết bị sau:
• 2.35 Đèn là đèn sợi đốt và được sử dụng ở nhiệt độ màu (2900±100) K. Nguồn cung cấp điện là dòng điện liên tục ổn định và phạm vi biến động dòng điện trong phạm vi ± 0.5% (bao gồm nhiệt độ, ổn định ngắn hạn và dài hạn);
• 2.36 Hệ thống ống kính, được sử dụng để tập trung ánh sáng vào một chùm quang song song với đường kính ít nhất 20 mm.lỗ phát ra ánh sáng của pin ảnh nên được đặt ở tâm điểm của ống kính phía trước nó, và đường kính của nó (d) phải phụ thuộc vào độ dài tiêu cự (f) của ống kính để d/f nhỏ hơn 0.04;
• 2.37 Máy phát hiện và thăm dò silic photodiode nhập khẩu, phòng phát hiện quang điện có độ ổn định tuyến tính 0,1%, phạm vi đo 10 bit,độ đáp ứng phân bố quang phổ của photodiode silic phù hợp với CIE (đường cong chiếu sáng), chức năng tiêu chuẩn V ((γ) có thể đạt được độ chính xác ít nhất ± 5%;
• 2.38 Thời gian phản ứng 90% của hệ thống suy giảm quang không được vượt quá 3 giây;
• 2.39 Hệ thống thu thập dữ liệu (được sử dụng để ghi lại dữ liệu tự động), đối với O2 và CO2, độ chính xác là ít nhất 100 × 10-6 (0,01%), đối với đo nhiệt độ, độ chính xác là 0,5 °C,đối với tất cả các công cụ khác, giá trị đầu ra toàn diện của công cụ 0,1% của 0,1S cho thời gian.
• 2.40 Hệ thống thu thập dữ liệu ghi lại và lưu trữ các giá trị liên quan sau ít nhất mỗi 3 giây:
• Thời gian, s;
• Tốc độ lưu lượng khối lượng của khí propan đi qua lò đốt, mg/s;
• Sự khác biệt áp suất của đầu dò hai chiều, Pa;
• nồng độ O2, (V oxy/V không khí) %;
• nồng độ CO2, (V carbon dioxide/V không khí) %;
• Giá trị nhiệt độ ba điểm của khu vực đo toàn diện, K.
• 2.41 Phần mềm thử nghiệm tiêu chuẩn, bao gồm các phép hiệu cảm biến khác nhau, phép hiệu hệ thống và giao diện phần mềm cho hướng dẫn kỹ thuật.
• Calorimeters được sử dụng để làm gì?
• Calorimeters được sử dụng đểđo khối lượng và nhiệt được sản xuất trong một khoảng thời gian nhất địnhDòng chảy được đi qua một bể chứa nước chứa một phần nước có công suất nhiệt và trọng lượng được biết trước khi bắt đầu thí nghiệm.
